通过水辅助法CVD工艺制备在SiO2/Si衬底上快速生长单层石墨烯薄膜
西安齐岳生物可以提供各种进口或者国产的薄膜，尺寸可定制；各种基底以及外延的薄膜；品质高；有关技术资料欢迎咨询。同时提供各种二维材料；石墨烯、氮化硼、二硫化钼、CVD生长的薄膜、晶体、异质结、薄膜（蓝宝石、PET、铜膜、石英、云母、银膜、SOI基底、Si玻璃基底）等材料。
通过水辅助法CVD工艺制备在SiO2/Si衬底上快速生长单层石墨烯薄膜
通过化学气相沉积（CVD）在介质基板上无金属生长**单层石墨烯膜对于开发基于高性能石墨烯的电子和光电器件具有重要意义。然而，由于介质基板的催化活性很低（基本可以忽略不计），现有CVD工艺的结构均匀性（生长质量）差，生长速率缓慢。
近日,有课题组报告了一种水辅助法CVD工艺，可以在不使用金属催化剂，不需要超高温的条件下，在SiO2/Si衬底上快速生长出单层石墨烯薄膜。即使只有微量的水存在，也能够形成结构缺陷明显减少的优良石墨烯单层薄膜。
具体实验过程：用丙酮和异丙醇依次冲洗SiO2/Si（SiO2的厚度为290nm）基板1小时，然后装入水平熔融石英管（内径为22mm）中, 在Ar中退火10分钟以除去残留的有机物质，然后将CH4 / H2的气体混合物以流速为17.5 / 75sccm通入石英管中，用于石墨烯的生长。通过使用0~20sccm的Ar气流将水蒸气注入管中以辅助石墨烯的生长。生长后，关闭CH4 / H2气流（和用于水辅助生长的Ar气流）并在Ar中将样品快速冷却至室温。

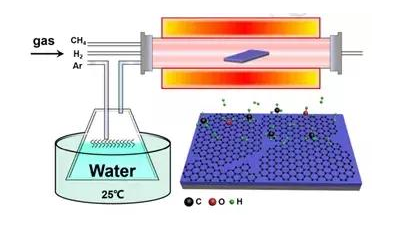

在SiO2 / Si衬底上水辅助CVD法生长石墨烯的示意图。通过使用氩气流将水蒸气注入石英管中。水浴用于将水源的温度保持在25℃。
水能够同时提高石墨烯薄膜的结构均匀性和生长速率，可能因为其温和的氧化作用和加速从SiO 2 / Si基底释放氧的作用，并且通过降低生长动力学势垒使单层石墨烯快速生长。这项工作为介质基板上**石墨烯的**可控CVD生长提供了有利基础。
Al2O3上镀Si薄膜
γ-Al2O3/Si硅基外延薄膜
γ-Al2O3/Si异质结构薄膜
Si/Al2O3/Si薄膜
Si+SiO2+Si(SOI基片)
Si/SiO2/Si复合材料
Si/SiO2/p-Si结构材料
Pt/Ti/SiO2/Si Au/Cr/Si基片
Pt/Ti/SiO2/Si基片
Au/Cr/Si基片
4H-SiC上镀4H-SiC薄膜P型
4H-SiC上镀4H-SiC薄膜P型（4H-SiC Epitaxial Film on 4H-SiC, P type)
p型4H-SiC单晶
4H-SiC同质外延薄膜
4H-SiC材料p型掺杂材料
SiC 3C薄膜
PECVD生长3C结构SiC外延薄膜
3C-SiC（100）薄膜
Si+SiO2薄膜
Si/SiO2薄膜
Si衬底SiO2薄膜
Si/SiO2/Ta/Cu薄膜
常规厚度300nmSiO2
LaAlO3+SrTiO3薄膜
LaAlO3/SrTiO3钙钛矿结构氧化物薄膜
SrTiO3/LaAlO3/SrTiO3(001)异质结
SrTiO3(001)衬底上外延制备10晶胞层厚度的LaAlO3薄膜
Al2O3+YBCO薄膜10x10x0.5 mm
Al2O3+YBCO薄膜10x5x0.5 mm
Al2O3+YBCO薄膜3" dia.x0.5 mm
Al2O3/YBCO功能外延薄膜
YBCO/CeO2/Al2O3双面超导外延薄膜
YIG单晶外延薄膜GGG衬底
钇铁石榴石YIG外延薄膜GGG衬底
钇铁石榴石（Yttrium Iron Garnet）在GGG衬底外延薄膜
Al2O3+ZnO薄膜
Al2O3/ZnO薄膜
CVD生長ZnO/GaN/Al2O3薄膜
Al2O3衬底上外延生长ZnO薄膜
SrRuO3薄膜
SrTiO3基底SrRuO3薄膜50nm
SrTiO3衬底上生长SrRuO3薄膜
SrRuO3/SrTiO3人工薄膜
SrRuO3/SrTiO3薄膜
TiO2薄膜
钠钙玻璃基底TiO2薄膜
二氧化钛(TiO2)薄膜(钠钙玻璃基底)
ZnO/Au纳米复合物
ZnO +Au+Cr
ZnO/Au/Cr复合薄膜
ZnO/Au/ZnO多层膜
ZnO+SiO2薄膜
熔融石英基底ZnO/SiO2薄膜
ZnO/SiO2复合薄膜
SiO2/Si衬底制备ZnO薄膜
Ge/ZnO/SiO2薄膜
ZnO+钠钙玻璃
钠钙玻璃基底ZnO薄膜
ZnS/CuInS/Mo/钠钙玻璃衬底上射频溅射ZnO:Al薄膜
ZnO+Pt+Ti
Ti/Pt/ZnO复合薄膜
Ti/ZnO/Pt 复合薄膜
Pt/Ti/ZnO复合薄膜
Pt/Ti/SiO2/Si基片
以上资料来自西安齐岳生物小编（zhn2020.12.14）
温馨提示：仅用于科研！
齐岳微信公众号
官方微信
库存查询
