SnS2量子点修饰的MoSe2/MoS2异质结纳米片的研究进展

MoS2和MoSe2是两种非常有前景的非贵金属电催化剂用于酸性介质中的电催化析氢反应（HER），但由于其缓慢的水的解离过程导致其在碱性条件下的HER反应非常缓慢。鉴于此，有课题组针对这一问题，提出了一种新的异质结构来提高MoS2和MoSe2在碱性介质中的HER活性。

本文利用湿化学法巧妙的将SnS2量子点修饰到MoS2和MoSe2面上，从而形成MoSe2/SnS2和MoS2/SnS2异质结构。通过DFT计算，表明引入的SnS2量子点增强了MoSe2的边缘和基面对水的吸附能力，从而增强了碱性介质中的HER反应动力学。

1).MoSe2/SnS2异质结通过两步水热法合成的，制备MoSe2纳米片，然后在纳米片的表面原位沉淀均匀锚定SnS2量子点。

2).通过电镜表征可以看出3-5 nm的SnS2量子点均匀地负载在MoSe2纳米片的表面。通过XPS高分辨谱图中可以看出，形成异质结后Mo3d 和 Se3d分别向低能带偏移了0.2和0.3ev，Sn3d峰正向偏移了0.5 ev，这就说明电子从SnS2转移到MoSe2。这种在界面处电荷的再分布有利于增加水分子的吸附，并提高MoSe2的导电性。

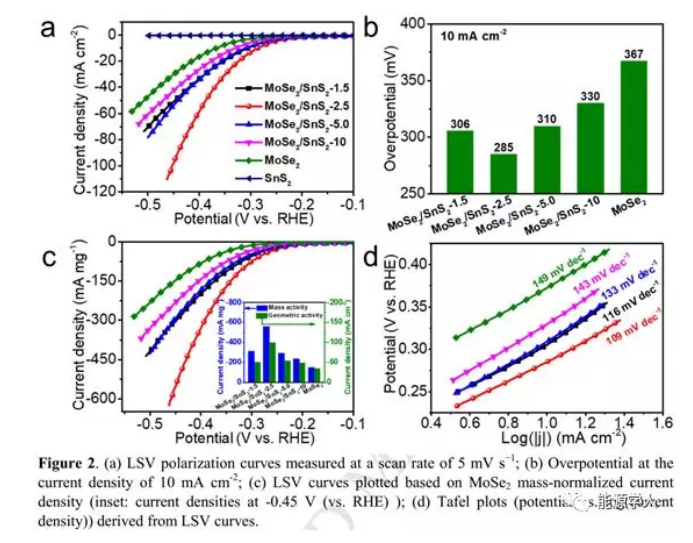

3).作者在1M KOH电解液中进行电化学性能测试，可以看出，MoSe2/SnS2-2.5表现出优的电催化性能，在10mA/cm2时具有低的过电位，并具有高的质量活性和快的反应动力学。

【结论】

本文合成了SnS2量子点修饰的MoSe2纳米片，并将其用于碱性介质中的电催化析氢反应。与MoSe2相比，在电流密度为10mA/cm2时MoSe2/SnS2异质结具有更低的过电位（285mV）。碱性HER活性提高主要来源于催化剂对水的吸附和解离能力变强，DFT表明SnS2增强了MoSe2对水分子的吸附能力并加速了水的解离。

西安齐岳生物科技有限公司是国内的纳米材料和**传递材料生产和销售商，我公司有针对两亲嵌段共聚物，Fe3O4磁性纳米颗粒，纳米金，荧光量子点、ZnO、等纳米材料、PEG衍生物等等产品.

西安齐岳生物提供各种二维材料定制产品有：

MoS2纳米花

MoS2纳米颗粒

MoS2量子点(QD)

单层MoS2量子点

MoS2二硫化钼单层量子点

MoS2单层量子点溶液

MoS2单层量子点粉末

二硫化钼量子点1317-33-5

盐酸多西环素(DOX)修饰MoS2量子点

水溶性单层二硫化钼量子点

蓝色二硫化钼量子点溶液

二硫化钼量子点-氧化石墨烯复合材料

Cys-MoS2量子点

氨基酸修饰二硫化钼MoS2量子点

单分散水溶性单层二硫化钼量子点

二硫化钼量子点负载的周期性介孔有机硅纳米载药复合物

二硫化钼量子点负载喜树碱CPT

二硫化钼量子点负载阿霉素DOX

二硫化钼量子点负载紫杉醇PTX

氨基化二硫化钼量子点(NH2-MoS2 QDs)

巯基修饰二硫化钼量子点(SH-MoS2 QDs)

羧基修饰二硫化钼量子点(COOH-MoS2 QDs)

PEG修饰MoS2单层量子点

硫化钼量子点/**二氧化钛异质结纳米带

二硫化钼量子点修饰**二氧化钛

二硫化钨/二硫化钼半导体量子点

二硫化钼量子点修饰二氧化钛纳米管阵列

尺寸小于20 nm的MoS2量子点(MoS2 QDs)

二硫化钼量子点改性石墨状碳氮烯GO@MoS2 QDs

MoS2量子点嵌入有机聚合物

L-半胱氨酸功能化的MoS2荧光量子点MoS2 QDs

硫化钼量子点(MoS2 QDs)/过二硫酸钾(K2 S2 O8)复合物

MOS2量子点修饰LL4Ti5O12纳米片

MoS2量子点均匀地生长在石墨烯表面MoS2 QDs@GS

纳米片上负载Cd0.5Zn0.5S量子点

二硫化钼-氧化锌量子点复合物

二硫化钼-硒化镉量子点

以上资料来自西安齐岳生物小编zhn2020.12.17
