您当前所在位置:首页 > 宣传资料 > 无机纳米
光催化材料的性能分析
发布时间:2021-01-22     作者:zl   分享到:

在光催化水解制氢实验中,选择合适的牺牲剂和反应溶液是非常重要的。本文比较了甲醇(MeOH)、三乙醇胺(TEOA)、三甲胺(TMA)、乳酸(HL)和NagS/NagSO;等不同牺牲剂对TiF;-BPH析出速率的影响,如图1所示,纯水、乳酸、TMATEOA在紫外-可见光照射4 h下几乎未检测到H产生。甲醇体系的H释放速率仅为NaS/NagSO3体系的一半左右。因此,本研究选择NagS/NagSO3作为牺牲剂来测试所有样品的光催化活性。牺牲剂中存在的 S2-/SO32会产生陷阱,捕获光照下激发的空穴,增大电子空穴的分离速率,提高光催化活性,这也是我们如此选择的重要原因139]。牺牲试剂对光催化分解水制氢反应具有重要影响,因为光催化分解水的pH值对H/H2还原电位以及光催化剂的导电/价带电位都很敏感。

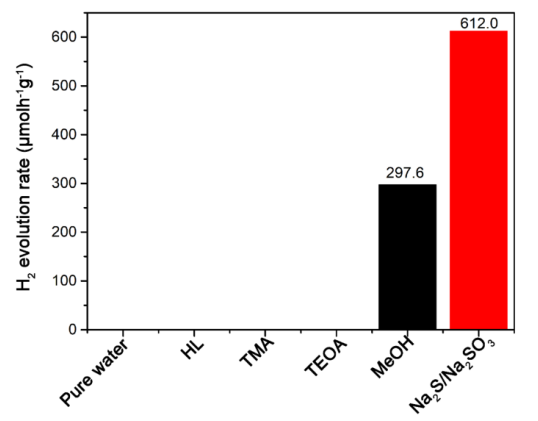

1 样品分散在含不同牺牲剂的水溶液中对比图

如图2 ( a)所示,水热反应后纯TiO2和纯BP在紫外-可见光照射4 h后析氢速率分别为283.9290.2 molh'g1。水热法制备的纯BP产氢率分别是文献报道的138[361.6 molh 'g-1[60]2.1181.2倍。同时,P25-BP的产氢率比原始BP提高1.2倍,但只有TiF;-BP产氢率的55.4%,可能由于P25-BP中金红石相经氟化反应生成Ti*较少。随着纳米二氧化钛掺杂量的增加,催化活性和析氢速率逐渐降低。其原因是由于助催化剂过多而形成的电子-空穴复合中心降低了光载体在体内的催化效率。实验结果表明,TiF3具有促进电荷分离效率和转移的作用,而BP表面的氧空位吸引了大量的光生空穴,提高了光载体在体内的迁移速率,因此具有**的光催化性能。

然而,由于Ti的相对原子比仅为2-5%,而且Ti不仅与F结合,同时还与PTiOz的残余物结合,因此很难测定TiF3的比含量。图2 (b)显示了产氢量与时间的关系。经4 h照射后,很清楚的可以看出除0.1 g 掺杂水平的TiF;-BP外,其他单体及复合材料均表现出平稳的矩形,没有明显的增高,而在光照4 h0.1 g TiF;-BP获得24.5 mol Hz产量,远高于BP(~11.6 mol)TiOz(~11.4 mol)和商业P25(~13.6 mol)。且随着TiOz含量的增加,产氢量逐渐减少。该结果的原因与上述速率降低的原因一致,过多的助催化剂反而不利于光催化反应的进行,形成的电子空穴复合中心会大大降低光催化剂的转换效率,降低光生电荷的迁移速率。


2  (a)产氢速率图;(b)产氢产量图

为了证实加入助催化剂之后光催化剂稳定性的大幅度提高,通过循环测试来证明上述结论。在连续3个循环的12h内,对TiF;-BP催化剂的稳定性进行了测试,从图3 (a)中可以看出,在H的连续演化过程中,催化剂的降解很少。在**个阶段内可以保持在82%的稳定性,在第三个阶段光照后可以保持在75%的稳定性,这种稳定性是由于在BP表面存在F,同时表面存在大量的含氧官能团形成的氧化层保护BP纳米片免受进一步的水解和氧化。助催化剂的存在也**的保护了光催化剂的氧化降解,负载在BP表面的助催化剂,形成类似的核壳结构,能减少样品与水和空气的**接触面积,从而提升样品暴漏在外部的稳定性。

如图3(b)所示,循环前后的XRD光谱分析也证实了这一说法。可以很清晰的看到在光照前后,样品的结晶峰变化并不大,保持着循环前的峰形,且峰宽也未发生变化,说明样品的结晶性并没有在光照条件下降低,同时可以看到TiF3的峰有明显的下降,这很好的复合了光照后助催化剂吸收电子而发生变化的现象。以上结果表明,与TiF3助催化剂相结合,BP纳米片的光催化性能大大提高,且化学稳定性也稳步增长,在将来会是一种很有前途的**光催化剂。

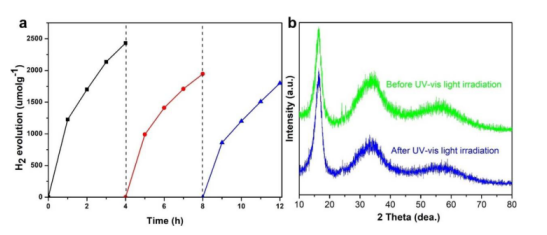

3  (aTiF;-BP循环性能图;(bTiF3-BP光照前后的XRD图谱

相关产品供应

Co2Bi2Te5 磁性拓扑绝缘体
CoBi2Te4 磁性拓扑绝缘体
CoBi4Se7 磁性拓扑绝缘体
CoBi4Te7 磁性拓扑绝缘体
Cr2Ge2Te6  CrGeTe3 磁性拓扑绝缘体
Cr2Si2Te6   CrSiTe3 晶体
CrBi2Te4磁性拓扑绝缘体
CrBi4Te7 磁性拓扑绝缘体
Mn2Bi2Se5 磁性拓扑绝缘体
Mn2Bi2Te5 磁性拓扑绝缘体
MnBi4Se7 磁性拓扑绝缘体
MnBi4Te7 磁性拓扑绝缘体
MoTe2 二碲化钼(常规1T’)
Ni2Bi2Te5磁性拓扑绝缘体
NiBi2Te4 磁性拓扑绝缘体
NiBi4Te7 磁性拓扑绝缘体晶体
铋单晶 Bi Crystal
掺杂Co Bi2Se3晶体
碲单晶 Te Crystal
CrPS4 晶体
Cu3Se2晶体
GePbS3 晶体
Cr2S3晶体
Sb2Te3 碲化锑 晶体
Bi2Te3 碲化铋晶体
Bi2Se3 硒化铋晶体
拓扑绝缘体-二维晶体
Cr2Ge2Te6 晶体
Bi2O2Se晶体  >10、25、100平方毫米
Nb2SiTe4晶体
ZrTe5晶体
SbTe晶体
Sb2S3晶体 >10、25平方毫米
NbReS4晶体
CrSiTe3晶体
CdPS3 晶体
ZrSe3 三硒化锆晶体
ZrSe2 二硒化锆晶体
ZrS3 三硫化锆晶体
ZrS2 二硫化锆晶体
ZrGeTe4晶体
WTaSe4 钨钽硒晶体
掺铌(Nb)WSe2 二硒化钨晶体
掺钼(Mo:25%) WSe2 二硒化钨晶体
掺铼(Re) WSe2 二硒化钨晶体
WSe2 二硒化钨晶体
WS2 二硫化钨晶体
SnSe2 硒化锡
SnSe 硒化亚锡
SnS 硫化亚锡
Si2CuP3晶体
ReSe2 二硒化铼晶体
ReS2 二硫化铼晶体
PtTe2晶体
PbI2晶体
Ni2SiTe4晶体
NbTe2 晶体
MoWSe4 钼钨硒晶体
MoWS2 钼钨硫晶体
MoTe2 二碲化钼晶体
MoSSe 钼硫硒晶体
掺钨(W)MoSe2晶体 二硒化钼晶体
掺铁(Fe)MoSe2晶体 二硒化钼晶体
掺钽(Ta)MoSe2晶体 二硒化钼晶体
掺镍(Ni)MoSe2晶体 二硒化钼晶体
掺铌(Nb)MoSe2晶体 二硒化钼晶体
掺铼(Re)MoSe2晶体
MoSe2 二硒化钼晶体
掺铌(Nb)MoS2 二硫化钼晶体
MoS2 二硫化钼晶体>10、25、100平方毫米
In2Se3晶体
In2P3Se9 晶体
HfTe5晶体

zl 01.22

库存查询
