氧化石墨烯（GO）是一种原子级厚的二维片状纳米材料，其表面含有丰富的活性官能团，同时还具有超大的比表面积，白炭黑是一种重要的橡胶补强填料，特别是在绿色轮胎中得到了广泛应用。

我们采用硅烷偶联剂KH550（简称KH550）对GO和白炭黑同时进行改性， KH550一端的乙氧基水解后生成硅羟基， 与白 炭黑的羟基发生缩合反应； 另一端的氨基可以与GO表面的羧基官能团发生酰胺化反应， 接枝到GO表面。 先通过这种方法制 得KH550-GO-白 炭黑复合填料，

制备方法：

步骤一、将GO分散液和白炭黑分散液分别进行超声，得到稳定的水分溶液； 控制GO与白炭黑的用量比分别为0， 1/5， 1/10， 1/15， 1/20和1/25，

步骤二、将GO水溶液与白炭黑水溶液混合后用氨水调节混合液的pH值为8左右， 继续超声0. 5 d；将超声后的GO和白炭黑混合溶液移至三口烧瓶中， 加入5 mL的KH550，在60 ℃ 下搅拌反应12 h； 反应结束后对反应物进行真空抽滤， 并用无水乙醇和去离子水洗涤多次（除去多余的偶联剂）  步骤三、将抽滤得到的产物置于真空烘箱中， 在50 ℃ 下干燥24 h， 制得KH550-GO-白炭黑复合填料。

结果与讨论

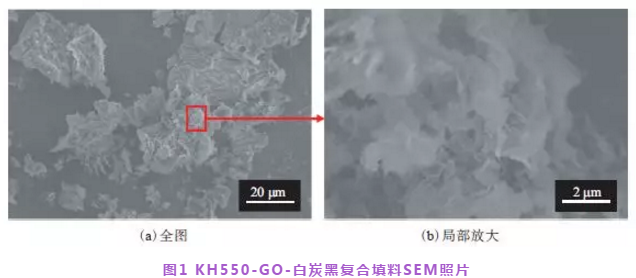

KH550-GO-白炭黑复合填料的扫描电镜照片如图1所示。

从图1可以看出，GO片层上覆盖白炭黑颗粒后，GO片层呈现疏松结构，主要是由于白炭黑夹在GO片层之间起到了隔离作用，这种复合结构有利于KH550-GO-白炭黑复合填料在橡胶中的分散。

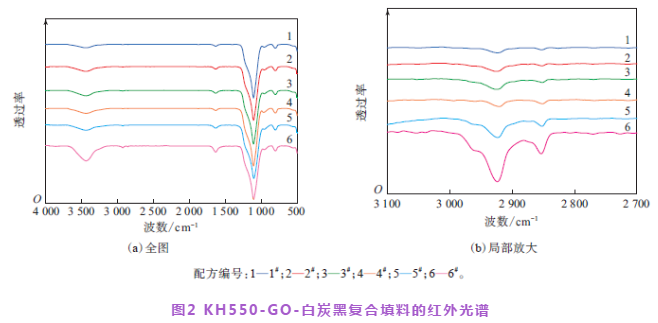

KH550-GO-白炭黑复合填料的红外光谱如图2所示。

从图2可以看出，GO和白炭黑被成功地改性并引入相应的基团。

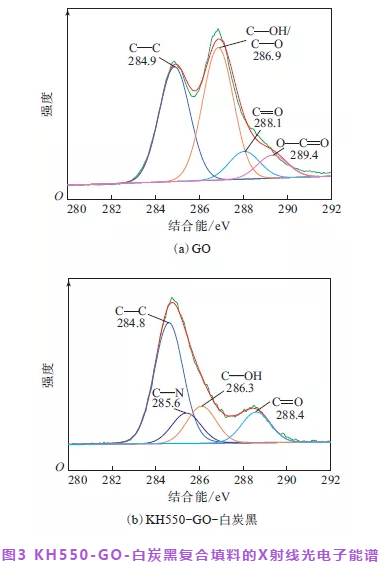

KH550-GO-白炭黑复合填料的X射线光电子能谱如图3所示。

从图3分析得出，GO表面的羧基与KH550表面的—NH2发生了酰胺化反应。

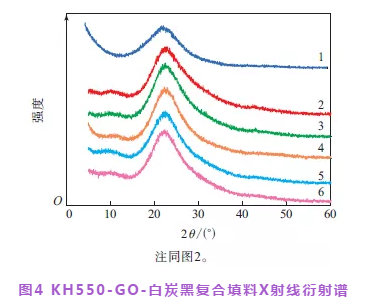

KH550-GO-白炭黑复合填料的X射线衍射谱如图4所示。

从图4可以看出，KH550-GO-白炭黑复合填料的峰宽度减小，其晶面间距明显比白炭黑大。

西安齐岳生物科技有限公司将从零维/一维/二维/三维四个分类来提供几十个产品分类和几千种纳米材料产品，材料的材质包含金属纳米材料和非金属纳米材料以及他们的氧化物或碳化物及复合定制材料等等，产品粒径从5纳米-2000纳米均可选择。现将产品目录展示如下：

离子液体(ILs)改性的还原型氧化石墨烯/聚苯胺复合材料(RGO/PANI)

透明质酸修饰的AgInS2/ZnS量子点

离子液体功能化碳纳米管负载金-铂纳米粒子

离子液体功能化的石墨烯/碳纳米管(G-IL/CNTs)

离子液体功能化石墨烯复合材料

磺酸基酞菁/石墨烯静电自组装薄膜

还原石墨烯偶联甘露糖

氧化石墨烯修饰抗****

石墨烯偶联高分子共聚物

石墨烯修饰ZnO氧化锌复合材料

石墨烯接枝金纳米棒

石墨烯表面接枝高分子聚合物

氧化石墨烯接枝聚己内酯PCL

氧化石墨烯接枝聚吡咯复合物

金红石相TiO2-石墨烯复合材料

四氧化三铁@碳/氧化石墨烯(FeO@C/GO)复合材料

石墨相氮化碳g-CN/石墨烯复合材料

石墨烯负载钴镍(Co、Ni)双金属材料

负载铬钴(Cr、Co)石墨烯纳米材料

镍-银双金属氧化石墨烯复合材料(Ni-Ag/RGO)

还原氧化石墨烯/石墨相氮化碳复合膜(rGO/g-C3N4)

氮杂卡宾修饰的氧化石墨烯

石墨烯负载花状多孔氧化镍复合材料

PdCo/磷钼酸/石墨烯复合膜

银纳米颗粒-亚锰酸盐-氧化石墨烯纳米复合材料(Ag-MnOOH-GO/GCE)

丝素/氧化石墨烯/辛伐他汀复合膜(SF/GO/Sim)

硫化钴镍/石墨烯/碳纳米纤维复合材料

氧化石墨烯负载过渡金属酞菁配合物

石墨烯/金属氮杂环纳米复合材料

氧化硅基-石墨烯纳米复合储锂材料

铁卟啉大环分子-石墨烯纳米复合材料

氨基化石墨烯量子点钯纳米复合材料(GQDs-PEI/Pd)

氨基功能化的石墨烯量子点(GQDs-PEI)

石墨烯量子点/聚酰亚胺(GQDS/PI)复合膜

石墨烯量子点-天然多糖复合材料

长链烷烃修饰氧化石墨烯C18-GO

CsPbBr3量子点/氧化石墨烯复合材料

三氧化钨/石墨烯复合材料(m-WO3/RGO)

介孔单晶二氧化钛/石墨烯（MWTOG）复合材料

负载纳米银粒子还原石墨烯(Ag-RGO)

负载四氧化三钴纳米粒子还原石墨烯(Co3O4/RGO）

负载二氧化锡纳米粒子还原石墨烯(SnO2-RGO)

氧化石墨烯-氧化石墨烯MOF/Pt-GO复合材料

空心石墨烯球负载纳米二硫化锡(SnS2-GO)

氧化石墨烯-金属有机骨架纳米复合材料(GO-PDA-MOF-199)

温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于其他用途，axc,2020.02.03
