石墨炔（GDY）自2010年首次合成以来，在太阳能电池、新型催化材料等领域已有多项研究成果报道。由于石墨炔拥有**的理化性质，包括大比表面积、特殊的sp杂化共轭结构、可见光区有广泛吸收等。在生物医学领域有**的潜在利用价值，主要包括高**负载率、光热疗法及**的光声成像等。氧化石墨炔（GDYO）可由GDY经浓酸混合氧化得到，制备简单，且保留有石墨炔独特的理化性质。

氧化石墨炔基的四氧化三铁海绵，用于**的光热**和加速芬顿反应产生羟基自由基，实现**的****。该纳米载体充分利用其优越的靶向递送和激光响应优势，经光热效应后升温促进包载的氧化铁和**内过氧化氢发生芬顿反应（Fenton Reaction），产生的活性氧自由基可杀伤**细胞，实现******症。

在本文中，**通过溶剂热合成的方法将四氧化三铁纳米颗粒沉积在GDYO表面。通过PEG和CREKA的修饰，提高了GDYO的生物相容性和靶向性，使该纳米复合物可以被**微环境中的血纤维蛋（fibrin）识别，锚定于**细胞周围。

通过图1该纳米材料的表征显示，纳米片大小约150 nm，表面电位约为-40 mV，表面分布的氧化铁颗粒大小约8 nm。AFM显示该复合物的厚度约为15-17 nm，GDYO中的碳碳三键和碳氧键可通过XPS证明存在。同时，PEG2000的修饰可以通过红外光谱加以确认。该纳米复合物被称为“氧化铁海绵”的原因是GDYO对氧化铁的高包载率且其包载量可以根据合成时GDYO和三氯化铁的比例进行调节。

图1

当氧化石墨炔（GDYO）位于**细胞周围时，给予NIR光照，GDYO的光热效应可以局部产热，实现**的光热**。同时，局部升温可以促进铁离子的释放，进入细胞催化过氧化氢分解，发生芬顿反应。

值得一提的是，体外释放实验表明，只有在pH=6.5且温度为47度时，铁离子才会被**释放，且释放比例高达40%。

前期表征实验证实，GDYO的光热转化效率高达37.5%。过氧化氢的分解产物羟基自由基可以通过TMB显色反应检测。

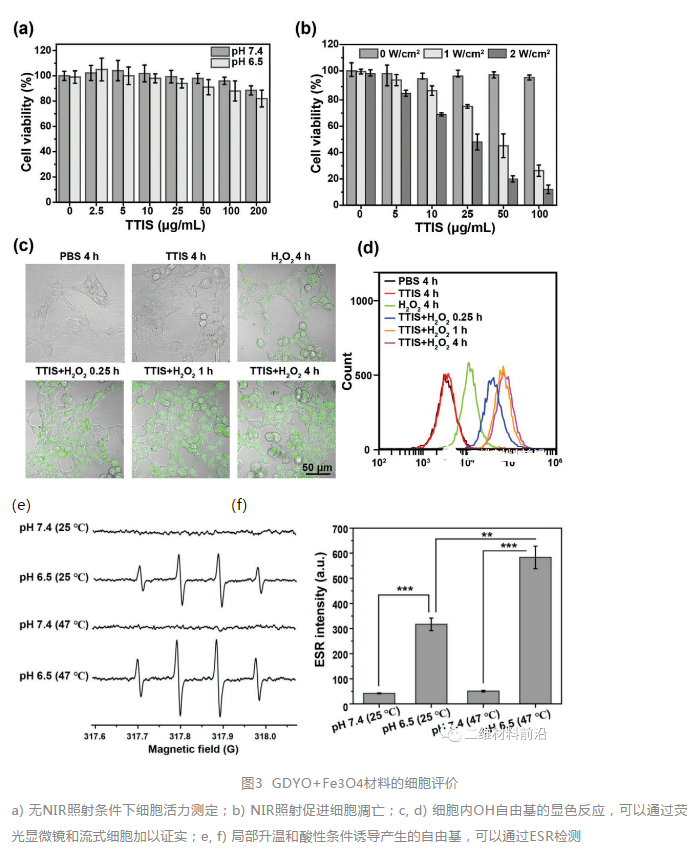

结果表明，在47度时的酸性条件下，652 nm处的吸光值较25度对照处理有明显提升。另外OH自由基上的孤电子可以产生电子自旋共振（ESR），在高温酸性条件下的共振明显增强。

细胞层面实验表明，不施加NIR照射时，该纳米复合物对4T1细胞的活力没有明显影响。当给予不同强度的NIR照射后，细胞活力在25 µg/mL时即发生明显降低。细胞染色和流式细胞结果均显示胞内产生了活性OH自由基。

温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于其他用途，axc,2021.02.22
