西安齐岳生物科技有限公司是国内的聚合物、纳米材料、PEG衍生物、环糊精、量子点、小分子材料和二亲嵌段共聚物生产商和销售商。供应冠醚类产品，大环醚类有机化合物，环糊精，杯芳烃，柱芳烃，杯吡咯，环状或笼状化合物，环碳氧化物，分子笼分子胶囊和索烃和轮烷等大环化合物。

环糊精功能化四氧化三铁Fe3O4磁性纳米粒子(CD-ＭＮPs)的合成方法介绍

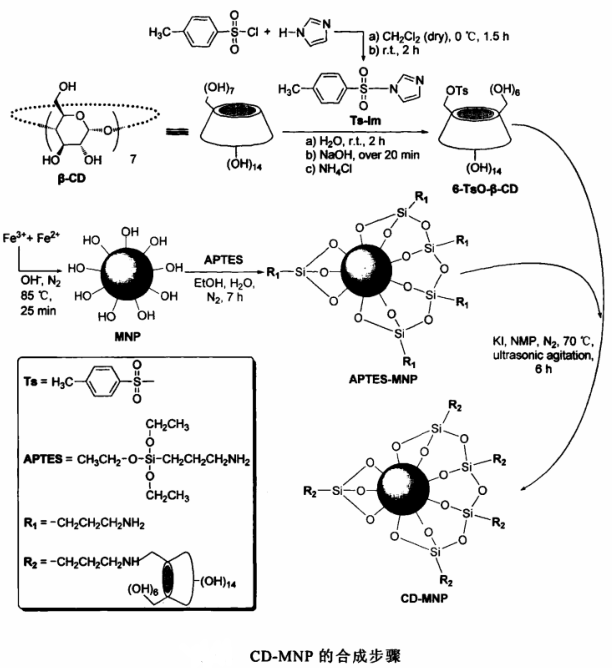

**， 将６． ＴｓＯ—β-CD环糊精和ＡＰＴＥＳ－ＭＮＰ(西安齐岳生物供应)； 接下来通过６－ＴｓＯ—β-CD环糊精的６为取代反应将两者偶连起来。 至此目标产物ＣＤ－ＭＮＰ制得（图1）。

合成方法

为将β-CD环糊精分子接到ＡＰＴＥＳ． ＭＮＰ表面， 将６． ＴｓＯ—β-CD环糊精（０． ０９４６ ｇ）和ＡＰＴＥＳ－ＭＮＰ（０． ０６０４ ｇ）分散于用分子筛干燥除水的Ｎ一甲基吡咯烷酮（Ｎ－ｍｅｔｈｙｌｐｙｒｒｏｌｉｄｏｎｅ， ＮＭＰ）３． ０ ｍＬ， 超声处理１５分钟， 之后紧接着加入ＫＩ（０． ００２ ｇ）， 将悬浮液加热至７０℃ ， 并剧烈机械搅拌。 反应持续６小时后停止搅拌， 冷却至室温， 加入３０ ｍＬ乙醇，重复磁滗析３次， 将所得的**产品ＣＤ． ＭＮＰ室温下保存于真空干燥器中。

图1

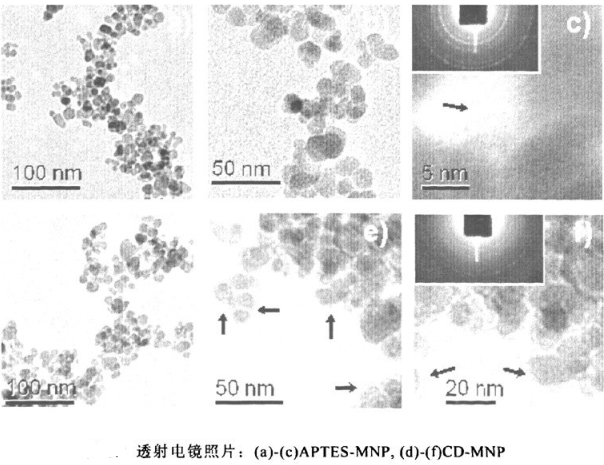

采用透射电子显微技术（ＴＥＭ）乖Ｉ高分辨透射电子显微技术（ＨＲＴＥＭｌ直观的评价纳米粒ｒ的尺寸和形貌。 如图所示， 图2ａ． ｃ是ＡＰＴＥＳ． ＭＮＰｓ的透射电镜图； 图2ｄ—ｆ是ＣＤ—ＭＮＰｓ的透射电镜图。 从图中， 在较低的分辨率Ｆ， Ｌ叮以观察到具有良好形貌的粒了。 ＡＰＴＥＳ－ＭＮＰｓ和

ＣＤ—ＭＮＰｓ的粒径均在ｌ ３ ｉｌｍ左右。 Ｋｉｍ研究组报道， 采用共沉淀法， 在惰性气氛下， 控制Ｆｅ２＋和ＦｅＨ溶液的不同反麻条件， 可以分别得到６ ｎｍ和１２ ｎｍ的Ｆ０３０４纳米粒子。 其中， ６ ｎｍ的粒子是在室温下制得； １２１１１１１的粒子是在８０℃下制得【２６】 。 本论文巾结果与Ｋｉｍ研究组报道的实验结粜一致。 １ ３ ｎｍ左有的粒径刚好在Ｆ０３０４磁性纳米粒子的超顺磁性范围（小于２０ ｎｍ）［１７， ３８， ３９】 。 在图３ ４ａ， ｂ中可以观察到， 磁性粒了的粒径分布范围窄， 但是由于未加表面活性剂， 有一定程度的团聚现象发生。 在ＴＥＭ视场范围内未见粒子具有外壳， 原因可能是ＡＰＴＥＳ的水解仅仅在纳米粒子的表面产生单层的ｓｉ． Ｏ网状结构， 该结构层较薄， 无法在ＴＥＭ中观测。 该结构图示于示意图３． ２中。 随着放大倍数的增加， 在ＨＲＴＥＭ中， 可观察到Ｆｅ３０４晶格（图３． ４ｃ）。 图３． ４ｄ． ｆ中， 可以观测到明显的核壳结构， 用箭头指向的灰色疏松层清晰可见的包裹于深色的Ｆｅ３０４外。 这是由于３－ＣＤ的分子尺寸在１ ａｍ左右［２】 ， 该数值与磁性核的尺寸具有比性。 该图可是为３－ＣＤ成功包覆与磁性粒子表面的直接证据。 图３． ４ｃ， ｆ中， ＡＰＴＥＳ． ＭＮＰ和ＣＤ． ＭＮＰ的选区电子衍射图样（ＳＡＥＤ）表明， 两种样品的核均为纳米晶。 其巾的数据信息经计算与ＸＲＤ相符合。

透射电镜（ＴＥＭ）表征图谱

图2

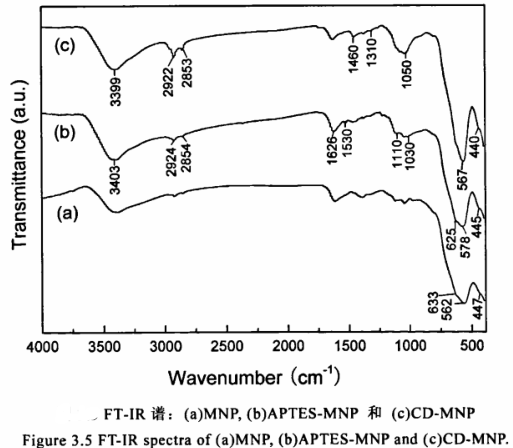

傅里叶变换红外(FT-IR)光谱

图3
