您当前所在位置:首页 > 宣传资料 > 无机纳米
纳米二氧化硅SiO2粒子表面包覆SA的效果分析(含部分定制产品)
发布时间:2021-03-05     作者:zl   分享到:

FTIR分析

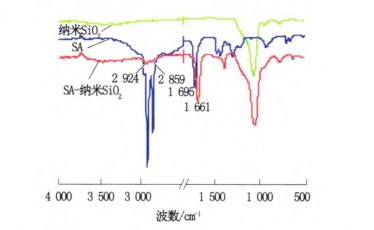

1为纳米 SiO2改性前后的FTIRSA-纳米SiO2的红外光谱在2859 ~2 924 cm-1处和1 377 cm-1处出现饱和一CH2和一CH3CH基伸缩振动峰;与纳米 SiO2对比,SA-纳米 SiO23 4453 500cm-1处一OH伸缩振动峰相对值变小,说明纳米 SiO2表面有部分一OH与其他官能团反应而被覆盖;而在1 695 cm'处的一OH伸缩振动峰向低波数方向移动到1 661cm-1,表明SA的一COOH与纳米SiO2表面的一OH发生反应。SA改性纳米SiO2后将破坏SiO2的链状团聚结构,降低粒子间氢键等作用力,这对促进纳米SiO2粒子在PBT中的分散是有利的。


1 SA与纳米SiO2SA-纳米SiO2FTIR分析

TG分析

⒉为纳米SiO2改性前后的热失重分析-热失重微分(TGA-DTG)曲线。由图2可以看出,纳米SiO2的更大失重温度在200℃以内,纳米SiO2失重主要归于其表面吸附的微量水分和表面的硅-醇基(SiOH)。随着温度继续升高到700,纳米SiO2有失重但不明显。SA-纳米SiO2100450℃出现了3个明显的失重峰,在低温阶段( 100~20o)的失重主要源于SA-纳米SiO2表面吸附的微量水分;中温阶段(200450)的失重主要源于SA-纳米 SiO2表面的酯键分解。说明SA确实接枝到纳米 SiO2粒子的表面。


2纳米SiO2SA-纳米SiO2TGA-DTG分析

采用溶液法制备了SA 功能化改性的纳米SiO2粒子。FTIR TGA测试表明SA 的—COOH与纳米SiO2表面的一OH 发生反应,在纳米 SiO2表面包覆了SA

西安齐岳生物提供各种定制产品服务,包括二氧化硅定制材料、离子液体定制材料、酶制剂定制、HRP标记物定制、酶底物定制、二维晶体定制、水凝胶定制、纳米簇定制等等

齐岳供应产品:

纳米SiO2改性白乳胶

纳米二氧化硅改性脲醛树脂

纳米二氧化硅改性丙烯酸树脂

SiO2改性的V2O5-MoO3/TiO2催化剂

二氧化硅改性热固性聚酰亚胺

SiO2改性钒钨钛催化剂

纳米SiO2改性环氧涂层海洋腐蚀规律

SiO2改性MCM-22分子筛上联苯

纳米二氧化硅改性的两性离子星形丙烯酰胺共聚物P(AM-co-DMMPPS-co-NSFM)

二氧化硅改性活性炭

超疏水纳米SiO2改性环氧丙烯酸树脂涂料

纳米二氧化硅改性混凝土

二氧化硅改性的碳点荧光粉以及荧光硅橡胶

微米和纳米SiO2改性聚四氟乙烯

纳米SiO2改性聚乙烯醇渗透汽化膜

SiO2改性的Cu-ZnO/HZSM-5催化剂

纳米SiO2改性上浆剂

纳米SiO2改性乳液上浆剂

接枝和交联对纳米SiO2改性NR/PP共混型热塑弹性体

纳米SiO2改性超高分子量聚乙烯(UHMWPE)纤维

SiO2改性氧化铝材料

形状记忆聚氨酯/SiO2纳米复合材料

纳米SiO2改性尼龙

纳米SiO2改性聚合物锂离子

纳米SiO2改性脲醛树脂

纳米级SiO2改性水泥胶砂

纳米SiO2改性酚醛树脂

二氧化硅改性二氧化钛(SiO2/TiO2)

纳米二氧化硅改性硬质聚氨酯泡沫塑料

纳米SiO2改性海藻酸钠/壳聚糖双极膜

zl 03.05

库存查询
