核壳结构Ce02空心球负载金纳米颗粒（定制厂家）

金纳米粒子由于具有较高的催化反应活性,近年来受到研究者的普遍关注。特别是负载型金催化剂,已经被发现可以催化多种类型的化学反应,例如碳氢化合物氧化、甲醇的制备、水汽变换反应等。下文在以合成新形貌催化载体、稳定金粒子的双重目的下,制备了特殊形貌的二氧化铈来作为金的载体,随后又构建了核壳结构来维护金粒子的纳米级尺寸。

具体内容如下：

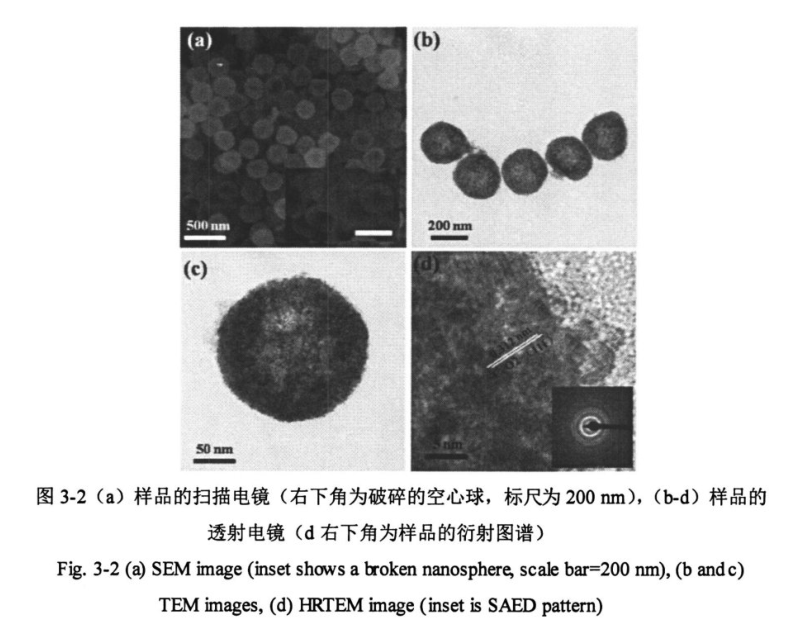

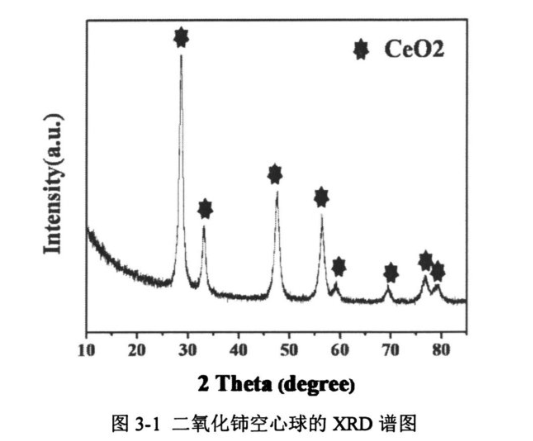

通过无模板一步水热法,制备出了具有多孔结构的Ce02空心球。研究表明：二氧化铈球直径210 nm左右,内部中空,表面由5 nm左右的二氧化铈粒子组成,壳壁厚度约40 nm并且存在着大量的孔道结构,比表面积达到167 m2/g。通过观察不同反应时间的产物形貌,得出空心球的形成机理是在奥式熟化理论下的粒子自组装。以此为载体,制得空心二氧化铈载金催化剂Ce02/Au,并与商业用粉末二氧化铈负载金催化剂进行了活性对比。结果表明：载金空心铈球的反应速率(K=0.361 min-1)高于载金商品铈的反应速率(K=0.249 min-1)。并且,空心二氧化铈担载金催化剂在重复使用了7次之后,对硝基苯酚仍然具有95.68%的转化率。

为了提高金催化剂的稳定性,防止其在高温焙烧和催化反应中聚集长大和脱落,在上一部分的基础上合成了以空心二氧化铈为核,负载金后包覆介孔二氧化硅的新型空心核壳结构CeO2/Au@SiO2。结果表明：CeO2/Au@SiO2催化剂具有稳定的中空结构,外部二氧化硅壳层具有规整的介孔结构,并且厚度可在15-75 nm之间调控,壳层间金粒子分布均匀。在热稳定考察实验室中,750℃下核壳结构的催化剂仍能保持结构的稳定性,金粒子没有明显的变化,而作为对比的CeO2/ Ao催化剂中的二氧化铈和金粒子都有非常明显的烧结现象,表明二氧化硅壳层可以**的控制活性中心在高温下的烧结。

西齐岳生物提供各种功能化的金纳米粒子复合材料：

金纳米粒子

金纳米链

金纳米星,cas7440-57-5

金纳米三角片,cas7440-57-5

中空金纳米壳,cas7440-57-5

油性金纳米笼100nm,cas7440-57-5

金纳米笼  50nm,cas7440-57-5

PEG化金纳米棒 （长径比 15）（羧基末端）,7440-57-5

油溶性金纳米棒（长径比15.0）

聚苯胺/纳米金复合材料

适配体修饰的磁性介孔硅/金纳米复合材料(MMAN)

聚二甲基硅氧烷-纳米金复合材料(PDMS-AuNPs)

金纳米粒子/壳聚糖-石墨烯纳米复合材料(AuNPs/Chit-GP)

稀土纳米粒子-金纳米粒子AuNPs@UCNPs

石墨烯/纳米金复合材料

聚合物修饰纳米金

多糖修饰纳米金

多肽修饰纳米金

壳聚糖修饰纳米金

金-钆纳米复合材料Gd-Au

纳米金-二硫键-聚丙烯酸Au-ss-PAA

稀土上转换颗粒修饰金磁纳米复合材料

油溶性金纳米颗粒 200nm

NO包裹金纳米粒子

金包银纳米颗粒

有机分子或高分子修饰金纳米颗粒

载药靶向**修饰金纳米颗粒

环丙沙星修饰的纳米金

阿霉素修饰的纳米金

金-钆纳米复合材料Gd-Au

负载纳米金星的中空硅纳米颗粒

纳米金包裹纳米银颗粒

纳米金负载碳纳米管

多肽修饰纳米金

聚苯乙烯修饰金纳米颗粒环糊精修饰纳米金AuNPs@PS

Au@Pt核壳纳米金铂纳米复合材料

Ag@Ni核壳结构纳米立方块，双金属纳米材料

金银核壳纳米材料

二氧化铈基纳米金复合催化材料

金/二氧化硅中空核壳纳米球

Ag@SiO2核壳纳米粒子

Cu-Cd@SiO_2双金属核壳型纳米粒子

中空双金属纳米粒子/二氧化钛核壳结构

四氧化三铁-聚苯胺-金纳米复合材料

核壳结构银包镍纳米粒子产品

聚苯胺纳米金复合物PANI@Au

空心金纳米球材料

温馨提醒：仅供科研，不能用于人体实验（zhnzhn2021.03.09）
