CNTs具有特殊的空间拓扑结构﹑很大的长径比，良好的化学稳定性和热稳定性﹐**的力学性能和独特的电学性能,因而在光电﹑机械和导热等各个领域有着广泛的应用,其中聚合物/CNTs复合材料是研究热点之—。聚合物/CNTs复合材料中 CNTs不但可起到增强的作用,还可以起到增韧效果,但是CNTs容易团聚﹐很难分散﹐为了提高CNTs的的分散能力﹐增强CNTs与聚合物之间的相容性,需要对CNTs的表面进行改性。

实验部分

1.样品制备

  CNTs的氟化改性:将原始CNTs与聚四氟乙烯按m(CNTs):m(聚四氟乙烯)=1：9的质量配比在地竭里混合均匀,放于箱式电阻炉中在500 ℃下反应1. 0 h;反应结束后将产物分别取出﹐放在乙醇溶液中超声分散0 5 h,然后静置1.0 h,其中聚四氟乙烯杂质会沉到底部﹔取出上面的F-CNTs乙醇分散液﹐倒在布氏漏斗中过滤﹐并将产物在去离子水中清洗,再过滤后﹐放入真空干燥箱中,在100 ℃下干燥⒉0 h取出﹐制得F-CNTs;

  EP/F-CNTs复合材料的制备:先,将原始CNTs.F-CNTs分别分散在丙酮中,用超声波法使其分散均匀,然后加入EP后用细胞粉碎仪进行分散﹐CNTs、F-CNTs含量分别为0.5 %、1. o %、1. 5 %、20 %,待丙酮完全挥发后,加入2-乙基-4-甲基咪唑(50 %)并搅拌均匀﹐再放入真空干燥箱中连续抽真空后,将其倒入模具中,100℃固化5 h,150 ℃固化5 h。

2.氟化前后CNTs的FTIR分析

  从图1曲线1中可以看出,CNTs在1570 cm-1处有一个较小的吸收峰﹐这是CNTs本身碳碳骨架振动吸收峰;CNTs在2250 cm-1处有中强度的吸收峰﹐这通常是CNTs表面物理吸附的CO2的伸缩振动吸收峰;CNTs还在3550 cm-1处有较强的吸收峰﹐这是-OH的振动吸收峰,这可能是CNTs吸收空气中的水汽造成的。从图1曲线2中可以看出,F-CNTs的FT-IR图和原始CNTs的FTIR图总体相似,只是在1180 cm-1处出现了新的吸收峰﹐这是C-F键的伸缩振动吸收峰,说明氟原子成功连接到了CNTs的表面,这和其他研究者的研究结果相符合。

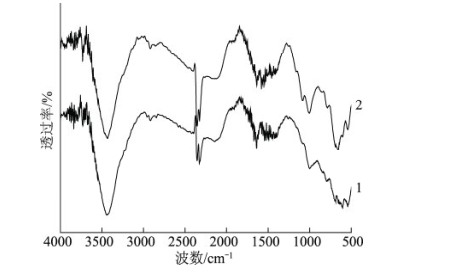

图1氟化处理前后的CNTs的 FTIR谱图

结论

  以聚四氟乙烯为原料﹐利用固相法对CNTs进行氟化改性,成功制备了F-CNTs,CNTs表面生成了C—F键;

  随着CNTs和F-CNTs含量的增加,复合材料的冲击强度和弯曲强度都呈先增加后减小的趋势﹔当CNTs和F-CNTs含量为 15 %时，EP/CNTs和EP/F-CNTs复合材料的冲击强度和弯曲强度均达到更大值,与纯EP相比,EP/F-CNT复合材料的冲击强度从1632 kJ/m3增加到2590 kJ / m2，弯曲强度从104.1 MPa增至1283 MPa,分别提高了587%和23.2 %。

西安齐岳生物提供各种定制产品服务，包括二氧化硅定制、离子液体定制、酶制剂定制、HRP标记物定制、酶底物定制、二维晶体定制、水凝胶定制、纳米簇定制、纳米管定制等等

齐岳供应相关定制产品

壳聚糖共价接枝碳纳米管复合材料

碳纳米管/二氧化钛/壳聚糖薄膜（CNTs/TiO2/CS）

血红蛋白在碳纳米管的修饰

碳纳米管修饰金电极

纳米金固定辣根过氧化物酶的碳纳米管修饰

芦丁碳纳米管修饰玻碳电极

对硝基苯酚在多壁碳纳米管修饰玻碳电极

多壁碳纳米管修饰玻碳电极

离子液体在碳纳米管功能化

多壁碳纳米管功能化

碳纳米管功能化改性聚偏氟乙烯介电复合材料

碳纳米管功能化修饰的纳米催化剂

Pt-CeO2/聚苯乙烯磺酸盐功能化碳纳米管复合物（Pt-CeO2/PSS-CNTs）

白花丹醌—单壁碳纳米管偶联物（PLB-SWNT）

碳纳米管偶联藻红蛋白

多壁碳纳米管表面共价偶联分子印迹聚合物

RGD偶联壳聚糖修饰载药碳纳米管

二氧化钛纳米管阵列偶联纳米抗体

导热型碳纳米管/环氧树脂复合材料

天然橡胶/炭黑/多壁碳纳米管复合材料

负载纳米银的埃洛石纳米管(Ag- HNTs)

透明质酸偶联二硫化钼/碳纳米管复合载药光热剂

碳纳米管和离子液体复合物(MWCNTs/[BMIM]BF4)

碳纳米管/环氧复合材料

水性光固化碳纳米管改性聚氨酯乳液（WPU/CNTs）

钯/多壁碳纳米管催化剂

RGD肽修饰TiO2纳米管

NEXAFS光谱分析聚合物修饰的单壁碳纳米管

聚N-2-羧乙基吡咯金属螯合纳米管

改性碳纳米管处理碳纤维

zl 03.10
