磁性纳米材料由于其在高密度存储器中的潜在应用而引起人们的广泛关注.合金磁性纳米材料较之单金属更具优势,如具有更高的磁各向异性能,更大的矫顽力等.Co-Pt系合金具有较高的磁各向异性能和较好的抗腐蚀性能,因此可用于高密度存储器。

用湿化学还原法制备Co-Pt为基的纳米颗粒已有许多报道,如采用有机金属前驱体的分解,反相胶束法、多醇还原法等等.但其中所使用的.基钴具有很强的毒性,这就限制了用这些方法进行大规模的生产可能.

采用NaBH4作为还原剂,通过多重还原制备了CoPt3磁性纳米颗粒,并研究了Ag对其磁性能的影响.

1.CoPt3纳米颗粒的制备

在氮气保护和冰水浴的条件下,将100ml

NaBH4乙醇溶液(0.066 molL)缓慢滴加到100ml的PVP 和CoCl2混合的乙醇溶液(3.6 mmol/L)中,同时用磁力对溶液进行搅拌,当溶液的颜色由蓝色变为褐色时,表明溶液中生成了金属Co纳米粒子.然后将100 ml H2PtCL6乙醇溶液(10.8mmol/L)滴加到上述溶液中,搅拌30min后,再缓慢滴入100ml NaBH4乙醇溶液(0.066 mol/L),并将其在40℃水浴中加热搅拌3 h.随后用离心机分离出CoPt3胶体,用无水乙醇清洗3遍后,通过旋转蒸发仪除去剩余的溶剂.最后在40℃的真空干燥箱中干燥48 h,即可得到CoPt3粉末.分别取少许试样对其进行XRD, TEM表征及磁性测量.

2.CoPt3/Ag 纳米颗粒的制备

方法同前.只是在滴加的H2PtCl6乙醇溶液（10.8 mmol/L)中还溶解有0.0165gAgCIO2,离心机分离出的是CoPt2/Ag胶体,最后得到的是CoPt3/Ag粉末.其他条件及实验过程均不变.

3. 结构表征及性能测定

采用衍射仪对样品进行XRD分析,射线源为Cu -Ka射线.

透射电镜的样品制备过程:将样品分散到正己烷和乙醇混合溶液中,取一小滴滴到覆盖碳膜的铜网上,溢出的溶液的用滤纸吸去.将该铜网在空气中干燥后,进行TEM观察.颗粒的粒径分布是通过统计TEM 照片中的颗粒得到的,所统计颗粒数目不少于200个.

对试样进行磁性测量,在非常弱的外加磁场(8kA/m)下进行测量.温度在1.85 ~300K之间变化,磁滞测量是在+720~ -720 kA/m的磁场范围内进行.

结果：

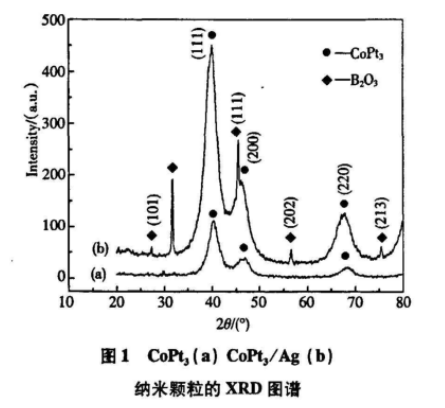

图1是所制备的CoPt3和CoPt3/Ag纳米颗粒的XRD衍射图谱。由图可以看出，两种颗粒的图谱都和FCC结构的CoPt3的标准图谱完全对应，说明所制备的两种颗粒中都有CoPt3相。同时也可以看出CoPt3纳米颗粒的衍射峰的半高宽比CoPt3/Ag的半峰宽，CoPt3颗粒的粒径大于CoPt3/Ag的粒径.另外CoPt3/Ag的衍射图谱上也有B203的衍射峰，这主要是由于在制备过程中对颗粒的洗涤不够完全所造成的.

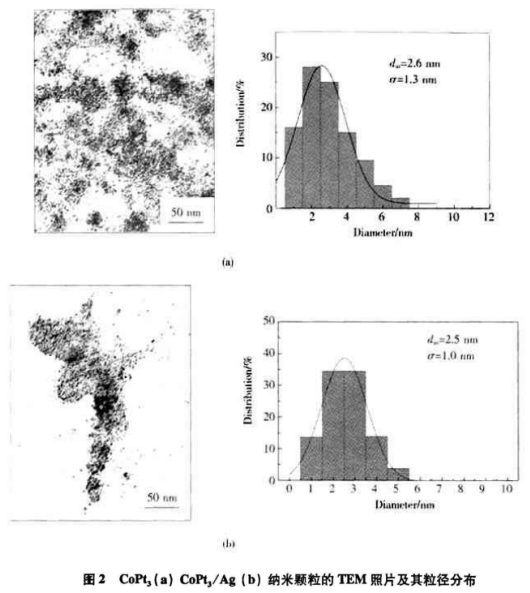

图2显示了CoPt3和CoPt3/Ag纳米颗粒的TEM 照片及所对应的粒径分布图.可以看出所制备的两种颗粒都呈球形,平均粒径分布为2.6 nm和2.5 nm.CoPt3/Ag颗粒的粒径比CoPt3的粒径小,这与XRD分析的结果是一致的.同时也可看出两种颗粒的形状和大小都很接近,说明Ag的添加对CoPt3,纳米颗粒的形状和颗粒大小影响很小.

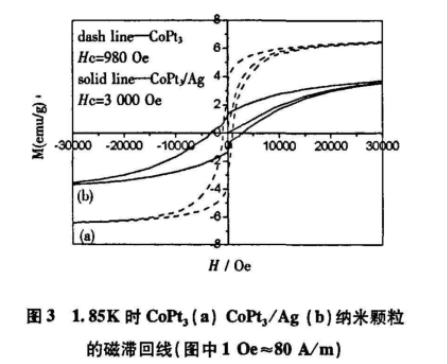

图3给出了1.85K时CoPt3和CoPt3/Ag 纳米颗粒的磁滞回线.可以看到CoPt3颗粒的矫顽力为78.4 kA/m,而CoPt3/Ag颗粒的矫顽力是240 kA/m,说明Ag的加人可以大大提高CoPt3纳米颗粒的矫顽力,这可能源于Ag对Co原子中电子的旋转有一定的影响.

采用多重还原的湿化学法制备了CoPt3和CoPt3/Ag纳米颗粒.由XRD和TEM分析可以看出,两种颗粒的晶体结构和形状大小都很接近.但磁性测量显示 CoPt3/Ag纳米颗粒的矫顽力远远高于CoPt3颗粒的矫顽力,说明Ag的添加可以大大改善CoPt3纳米颗粒的磁性能.

我们有零维/一维/二维/三维四个分类来提供几十个产品分类和几千种纳米材料，材料的材质包含金属纳米材料和非金属纳米材料以及他们的氧化物或碳化物及复合定制等等，粒径从5纳米-2000纳米均可选择。

相关产品

聚乙烯亚胺(PEI)修饰的四氧化三铁磁性纳米颗粒

乙二胺修饰的酒石酸氢钠包裹的四氧化三铁磁性纳米颗粒(EDASHT-MNPs)

四氮杂杯[2]芳烃[2]三嗪键修饰的四氧化三铁磁性纳米颗粒

羟基化合物修饰四氧化三铁纳米颗粒

叶酸修饰的四氧化三铁纳米颗粒

PEI包覆的Fe3O4纳米颗粒(Fe3O4-PEI)

巯基修饰四氧化三铁/二氧化硅磁性纳米颗粒

单壁碳纳米管包覆的四氧化三铁( Fe3 O 4/ CNTs)磁性复合纳米粒子

油酸包裹的四氧化三铁纳米颗粒

半乳糖功能化磁性四氧化三铁纳米颗粒

二氧化硅包裹的四氧化三铁Fe3O4@SiO2超顺磁颗粒

Fe3O4-PEI纳米颗粒表面修饰异硫氰酸荧光素(FI)

透明质酸修饰四氧化三铁磁性纳米颗粒

二氧化锆四氧化三铁纳米磁性颗粒

Fe3O4@SiO2@PMMA磁性复合颗粒

Fe3O4@SiO2@PMAA磁性复合颗粒

SiO2/KH550修饰四氧化三铁纳米磁性颗粒

聚没食子酸修饰四氧化三铁磁性纳米颗粒

四氧化三铁@二氧化锰核壳结构纳米颗粒

硅烷化修饰四氧化三铁纳米磁性颗粒

四氧化三铁纳米颗粒标记BMSC

功能基团负载磁性Fe3O4纳米粒子

2,3-二巯基丁二酸(DMSA)修饰四氧化三铁磁性纳米粒子

硅烷偶联剂修饰的Fe_3O_4磁性纳米颗粒

脱氧葡萄糖及聚乙二醇修饰Fe_3O_4磁性纳米颗粒

聚苯胺@二硫化钼复合纳米线表面修饰了四氧化三铁磁性纳米颗粒

3-氨基丙基三(APTS)修饰的Fe3O4纳米颗粒(APTS-Fe3O4)

聚丙烯酸和聚吡咯修饰的四氧化三铁纳米复合物PAA-Fe3O4

葡聚糖修饰四氧化三铁磁性纳米粒子

水溶性聚合物配体修饰磁性Fe_3O_4纳米颗粒

脱氧葡萄糖及聚乙二醇修饰磁纳米颗粒

胺基硅烷功能化的四氧化三铁磁性纳米粒子(A-SMNPs)

介孔二氧化硅包裹四氧化三铁纳米复合颗粒

SiO2/3-氨丙基三乙氧基硅烷(APTES)修饰对磁性纳米颗粒

氨基改性后的磁性Fe3O4/SiO2复合纳米粒子

尼妥珠单抗包被的四氧化三铁纳米颗粒

单包覆磷脂-PEG磁性氧化铁纳米颗粒

羧基化PEG修饰四氧化三铁磁性纳米颗粒

果胶修饰的磁性纳米材料

聚乙烯亚胺(Polyethyleneimine,PEI)修饰的四氧化三铁(Fe 3O 4)纳米颗粒(PEI-Fe 3O 4)

3-氨丙基三甲氧基硅烷(APTMS)修饰磁性Fe3O4纳米颗粒

正硅酸乙酯(TEOS)进修饰改性磁性Fe3O4纳米颗粒

四乙氧基硅烷修饰四氧化三铁磁性纳米颗粒

羧基苯硼酸功能化修饰四氧化三铁磁性颗粒

羧基苯硼酸修饰的磁性纳米颗粒CPBA-MNPs

四乙氧基硅烷/γ-氨丙基三乙氧基硅烷修饰四氧化三铁磁性颗粒

氨基硅烷化磁性颗粒 AMPs

Fe_3O_4磁性纳米颗粒包覆的碳纳米管复合物

多巴胺修饰四氧化三铁磁性纳米颗粒

锌掺杂的超顺磁四氧化三铁纳米颗粒

PEI包裹的双模态造影剂四氧化三铁-氢氧化钆

磁性纳米颗粒固定化氨基酰化酶

壳聚糖季铵盐修饰四氧化三铁磁性纳米颗粒

包裹四氧化三铁的聚乙二醇修饰白藜芦醇纳米脂质体

有机酸修饰的磁性纳米颗粒

烷烃链修饰的疏水性磁性纳米颗粒

共载ADM和As2O3的磁性纳米二巯基丁二酸修饰的四氧化三铁磁性纳米颗粒(DMSA-Fe3O4 MNPs)ADM-As2O3 MNPs

富氨基聚酰胺胺树枝状高分子(PAMAM)修饰Fe3O4磁性纳米颗粒

单氨基酸修饰的Fe3O4磁性纳米材料(Fe3O4@AA)

氨基酸(AA)修饰Fe3O4磁性纳米颗粒(Fe3O4 MNPs)

长链多聚精氨酸(PA)修饰Fe3O4磁性纳米颗粒(Fe3O4 MNPs)

赖氨酸修饰的Fe304磁性纳米颗粒

汉黄芩素-磁性四氧化三铁纳米颗粒Wog-MNPs-Fe3O4

甜菜碱修饰的四氧化三铁纳米颗粒

RGD多肽靶向的锌掺杂的四氧化三铁纳米颗粒

羧甲基壳聚糖修饰的四氧化三铁磁性纳米颗粒

巯基聚乙二醇修饰的光磁复合纳米材料

二硫化钼/碳纤维复合吸波材料修饰四氧化三铁纳米磁性颗粒

牛血清白蛋白修饰纳米四氧化三铁(Fe3O4)磁性颗粒

蛋白(OPN)靶向的四氧化三铁(Fe2O4)纳米颗粒

双硫腙修饰四氧化三铁(Fe2O4)纳米颗粒

葡聚糖包被的四氧化三铁纳米颗粒

双功能纳米颗粒四氧化三铁纳米颗粒

刀豆球蛋白A修饰磁性四氧化三铁纳米颗粒

聚合物聚(N异丙基异丙烯酰)修饰磁性四氧化三铁纳米颗粒

葡聚糖共修饰超顺磁纳米颗粒(SPION)

铜纳米颗粒修饰在磁性四氧化三铁纳米颗粒

氨基修饰磁纳米颗粒牛血红蛋白印迹聚合物

磁性荧光复合纳米颗粒

羧甲基壳聚修饰的Fe_3O_4-CMCH复合纳米颗粒

超支化聚缩水甘油接枝的磁性Fe3O4纳米粒子(HPG-grafted MNPs)

乳糖化修饰磁性四氧化三铁纳米颗粒

L-半胱氨酸修饰Fe304磁性纳米颗粒

荧光纳米金刚石(FND)修饰四氧化三铁磁性纳米颗粒(MNP)

磁性荧光石墨烯复合纳米离子

Cy5修饰偶联四氧化三铁磁性纳米颗粒

正硅酸乙酯3氨基丙基三乙氧基硅烷修饰四氧化三铁磁性纳米颗粒

金纳米棒包覆四氧化三铁(Fe3O4@NRs)磁性微纳颗粒

聚丙烯酰胺包覆四氧化三铁磁性颗粒(Fe3O4@PAM)

Fe304磁性纳米粒子(磺化Fe3O4-S03HMNP)

环糊精修饰磁性纳米四氧化三铁

羧甲基-β-环糊精功能化的四氧化三铁磁性纳米复合物

聚多酚包覆的磁性纳米颗粒

蛋白质磷酸化修饰磁性纳米颗粒

血小板衍生的囊泡与膜蛋白包裹四氧化三铁磁性纳米颗粒（MNs）

四氧化三铁纳米颗粒负载的氧化石墨烯量子点复合材料Fe-GQDs

壳聚糖磁性氧化石墨烯纳米复合材料（Fe3O4@SiO2/GO/CS/MPTS）

聚合物包裹的上转换纳米粒子/超小颗粒四氧化三铁纳米复合物

有机氧化硅包裹四氧化三铁的纳米颗粒

氧化钆包裹四氧化三铁磁性荧光纳米

聚谷氨酸稳定的磁性氧化铁纳米颗粒

PDA包裹四氧化三铁磁性纳米颗粒

碳酸钙包裹聚多巴胺载药磁性纳米颗粒

聚酰胺胺树枝状大分子修饰的酒石酸氢钠包裹的四氧化三铁磁性纳米颗粒

脂质体包裹四氧化三铁磁性纳米颗粒（Fe3O4）

Fe3O4-Au磁性复合纳米颗粒

APTES修饰Fe3O4纳米粒子

聚多巴胺修饰磁性四氧化三铁微纳米颗粒

一氧化氮修饰四氧化三铁磁性纳米颗粒

zzj 2021.3.10
