氮化钛-氧化铝纳米复合材料的制备与表征（TiN-Al2O3）

  Al2O3是陶瓷材料之一，但是它本身并不具有导电性，在Al2O3基体中引入TiN颗粒不仅能够提高其强度、韧性和耐磨性能，而且能够提高其导电性能，

纳米TiN-Alz0j复合材料的研究较少，采用流化床以a-Al2O3、TiCl4、NH3为原料，制得了纳米 TiN-Al2O3复合材料，所得复合材料具有较高的导电性能，但用此法得到的复合粉体烧结性能较差。

  将纳米TiN和α -Al2O3两种粉体按一定比例装入聚乙烯塑料瓶中，粉体重量与磨球重量比为100:350，以无水乙醇为球磨介质，用Si3N4球，球磨混合24小时，然后，烘干、研磨、过200目筛，在不同温度下，在High-Mutli-10000多功能炉中进行热压烧结，烧结压力为 30MPa，烧结保温时间为60 min，制得纳米TiN-AI2O3复合材料。

复合材料的致密化和微结构

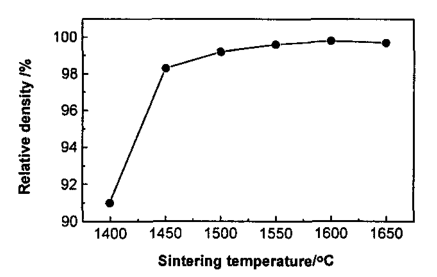

  图1为20 vo1% TiN-Al2O3复合粉体的烧结曲线。

图1 20 vo1% TiN-Al2O3纳米复合粉体的烧结相对密度与烧结温度的关系

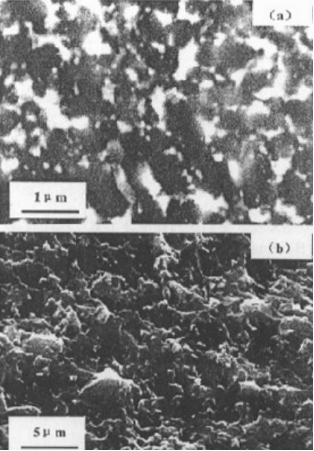

  图2(a)是15 vo1%TiN-Al2O3纳米复合材料抛光面的SEM 照片，黑色颗粒为Al2O3，白色颗粒是 TiN，从图中可以看到，白色的 TiN颗粒大者有500-600nm,小者则小于100 nm,大颗粒相对较多。图2(b)是15 vo1%TiN-Al2O3纳米复合材料断裂面的SEM 照片，照片显示复合材料的断裂模式，主要是沿晶断裂。

图2 15 vo1% TiN-Al2O3纳米复合材料的SEM 照片(a)抛光面;(b)断裂面

由以上实验结果，可得到如下结论:

  1.纳米TiN-Al2O3复合粉体具有良好的烧结性能,在1450℃以上可实现致密烧结。纳米 TiN颗粒的加入，并未明显降低Al2O3的烧结性能。

  2.纳米TiN颗粒的加入，可使复合材料的弯曲强度提高86.4%、断裂韧性提高50%。

  3.纳米TiN颗粒比微米 TiN颗粒能提高复合材料的导电性能。

  4.纳米TiN颗粒的加入对Al2O3基体的硬度无明显影响。

西安齐岳生物提供各种定制产品服务，包括二氧化硅定制、离子液体定制、酶制剂定制、HRP标记物定制、酶底物定制、二维晶体定制、水凝胶定制、纳米簇定制、纳米管定制、氮化物定制等等

齐岳定制产品供应：

TiN氮化钛陶瓷材料

碳钢表面氮化钛陶瓷

亚微米氮化钛陶瓷粉末

二氧化钛修饰碳粉

不锈钢317L表面制备氮化钛(TiN)陶瓷薄膜

氮化硅/氮化钛陶瓷多层膜

铁三铝金属间化合物-氮化钛陶瓷复合材料

纳米晶氮化钛陶瓷**粉

氮化钛-氧化铝复相耐磨耐高温陶瓷材料

钴基合金/TiN陶瓷复合涂层

氧化铝和氮化钛陶瓷复合材料

纳米TiN、AlN改性的TiC基金属陶瓷

氮化钛陶瓷增强铜基复合材料

碳热-氮化制备TiN陶瓷

LED用碳氮化钛陶瓷基板

丁腈橡胶/陶瓷纳米氮化钛复合材料

TiN,AlN/Al2O3复合陶瓷材料

TiN/Al2O3复合材料

(TiN,AlN)/Al2O3复合材料

TiN-Si3N4复合材料

TiN纳米粉体和TiN-AlO纳米复合材料

TiN/O'—Sialon源位复合材料

铁三铝金属间化合物-氮化钛陶瓷复合材料

石墨烯/氮化钛(G/TiN)复合材料

TiN/Si3N4陶瓷复合材料

氮化钛/碳复合材料（TiN/SiO2/C）

氧化钛/铝 TiO2/Al

氮化钛/氧化铝复合材料TiN-Al2O3

TiN复合材料A12O3陶瓷氮化铝氮化钛氧铝

Al2O3-TiN陶瓷粉末

TiN-Al2O3复合材料

聚四氟乙烯/纳米氮化钛复合材料

Ti2AlN/TiN复合材料

SiC晶须对Al2O3/TiN/ZrO2复合材料

Al2O3/TiN/ZrO2/SiCw复合材料

Si3N4-SiC-TiN陶瓷

钇稳定氧化锆(YSZ)修饰导电氮化钛(TiN)复合材料

氮化钛-铁金属陶瓷(TiN-Fe)

W–Ti–TiN复合材料

Ti、TiN掺杂钨基复合材料

TiN改善Si3N4陶瓷

Si3N4-TiN纳米复合材料

TiC/TiN/Al2O3复合陶瓷

导电氮化钛/氮化硅纳米复合材料

钴基合金/TiN陶瓷复合材料

硅与氮化钛纳米复合材料（Si/TiN）

二氧化钛/氮化钛复合薄膜

玻璃基片表面磷酸基硅烷-氮化钛复合薄膜

离子镀技术在金属钛表面镀上一属氮化钛薄膜

钛/氮化钛纳米复合硬质薄膜

zl 03.23
