通过简单的模板法制备了具有分层结构的由纳米片组成的异质结构的MoS2/C微米管。所制备的MoS2/C微米管作为钠离子电池负极时具有**的电化学性能，在200 mA/g的电流密度下循环100圈后可逆容量高达563.5 mAh/g。在2000mA/g大电流密度下循环1500圈之后其容量仍然保持在484.9 mAh/g。为了探究MoS2/C微米拥有**的电化学性能原因，研究人员通过原位TEM来证实MoS2/C微米管在充放电过程中能够保持结构的稳定，通过原位HRTEM和原位XRD证明了MoS2/C微米管在充放电过程中拥有良好的可逆性。

MoS2/C微米管拥有**的电化学性能归功于以下三方面：（1）MoS2和C之间形成的异质结构能够防止MoS2的堆积和团聚，此外还能够提供更多的嵌钠活性位点；（2）MoS2和C之间形成的异质结构有利于提高MoS2的导电性和钠离子扩散能力，并且能够**MoS2在充放电过程中的体积膨胀；（3）碳骨架与MoS2形成牢固的异质结构，能够稳定放电过程中的产物，从而使得MoS2在充放电过程中具有很好的可逆性。

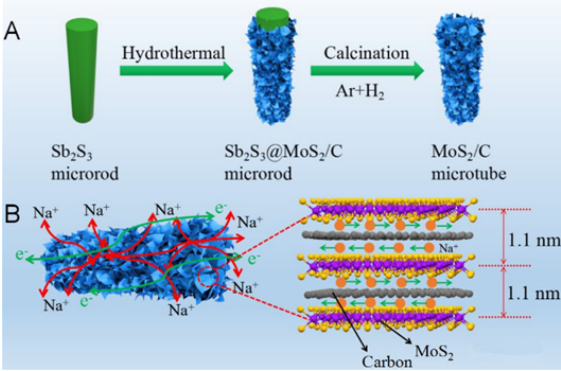

图1. MoS2/C MTs的合成示意图以及其扩大的层间距示意图。

以Sb2S3微米管为模板，通过水热法制备了Sb2S3@MoS2/C微米管，最后在还原气氛中高温除去Sb2S3微米管模板，得到了由纳米片组成的分层结构的MoS2/C微米管。

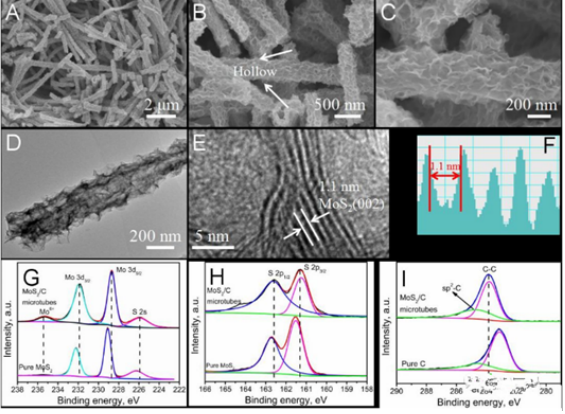

图2.MoS2/C MTs的（A-C）SEM图像，（D,E）TEM和HRTEM图像，（F）相应的平均晶格间距图，（G-I）XPS及其相应的对比图。

MoS2/C微米管的直径在300-400纳米左右，长度在几个微米不等。通过SEM和TEM可以看出MoS2/C微米管是由纳米片组成的具有分层中空的管状结构，且具有较大的层间距。XPS分析证明MoS2和C之间具有强大的耦合左右，并形成了紧密的异质结构。

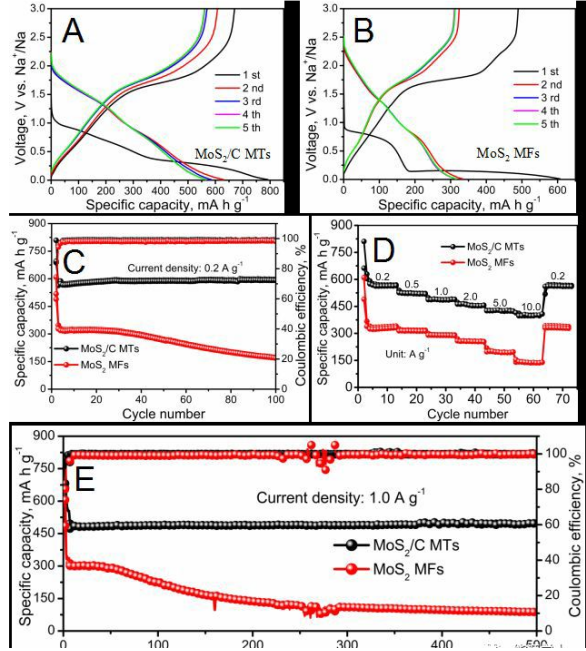

图3.（A, B）MoS2/CMTs和MoS2 MFs在200 mA/g电流密度下的充放电曲线（0.01-3.0V），（C）MoS2/CMTs和MoS2 MFs在200 mA/g电流密度下的循环性能，（D）MoS2/CMTs和MoS2 MFs在不同电流密度下的倍率性能（200 mA/g-10000 mA/g），（E）MoS2/CMTs和MoS2 MFs在1000 mA/g电流密度下的长循环性能。

MoS2/CMTs相比MoS2 MFs显示了更加**的电化学性能，MoS2/C MTs在200 mA/g的电流密度下循环100次后的可逆容量高达563.5mA h/g，在超大电流密度10000 mA/g下，仍然保持401.3 mA h/g的可逆容量，在1000 mA/g的大电流密度下循环500次后的可逆容量仍然保持在493.6mA h/g。

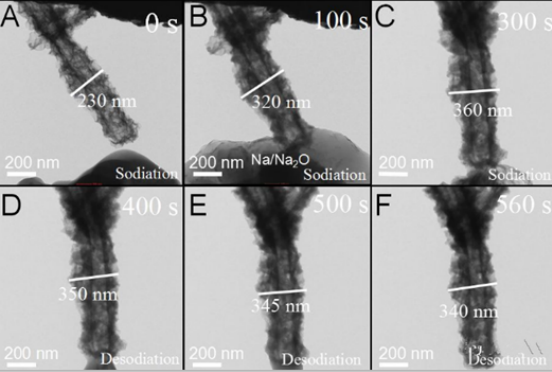

图4.单个MoS2/C MT在钠化和去钠化过程中的原位TEM图像。

MoS2/CMT在钠化过程中发生了明显的体积膨胀，而在去钠化过程中体积开始收缩并能够很好的保持纳米管的结构。因此，原位TEM证明在整个钠化/去钠化过程中，MoS2/CMT保持了良好的结构稳定性。

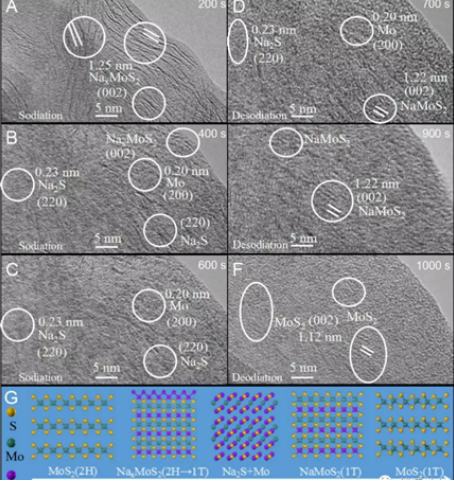

图5.单个MoS2/C MT在钠化和去钠化过程中的原位HRTEM图像，以及MoS2在钠化/去钠化过程中的机理图。

2H-MoS2在钠化过程中**形成2H-NaxMoS2，随着钠化过程的不断进行，发生相转化过程形成Mo单质和Na2S，而在去钠化过程中，先形成1T-NaMoS2，最后形成1T-MoS2. 因此，原位HRTEM证明MoS2在充放电过程中拥有良好的可逆性。

 西安齐岳生物供应层状二硫化钼—石墨烯电极材料；AuNPs-MoS2纳米复合材料；氨基化二硫化钼的MoS2-NH2；活化脂化二硫化钼的MoS2-NHS；巯基化二硫化钼的MoS2-SH；马来酰亚胺化二硫化钼的MoS2-MAL；炔基修饰二硫化钼的MoS2-Alkyne；普鲁士蓝立方块/二硫化钼纳米复合材料；AuNPs-MoS2-rGO纳米复合材料；荧光二硫化钼纳米片；牛血清蛋白(BSA)修饰的叶酸(FA)；硫辛酸修饰二硫化钼MoS2-LA；功能化二硫化钼/聚酰胺复合材料PA-g-MoS2等。

相关产品

二硫化钼MoS2二维纳米片

MoSe2二维纳米材料

Ni3S2@MoS2复合纳米材料

MoS2@Ni(OH)2纳米材料

CoS2@MoS2/RGO复合材料

MoS2@CuO二硫化钼-氧化铜

PANi@MoS2纳米材料

TiO2@MoS2二硫化钼复合材料

MoS2@Fe3O4二硫化钼-四氧化三铁复合材料

二硫化钼修饰四氧化三铁纳米粒

Ni3S2@MoS2复合材料

PtNPs@MoS2纳米材料

SnO2@MoS2纳米晶纳米片

CeO2@MoS2有机纳米材料

Bi2S3@MoS2复合纳米材料

聚苯乙修饰四二硫化钼PS-MoS2

二硫化钨-二硫化钼复合材料WS2@MoS2

MoS2@ZnS复合材料

层状MoS2纳米薄片

MoS2@HKUST-1

金属有机框架负载二硫化钼

MoS2-Au@Pt

二硫化钼负载金铂纳米颗粒

苯炔银修饰二硫化钼

硬脂酸修饰二硫化钼纳米材料

MOFs修饰的二硫化钼纳米片

PEG修饰的二硫化钼MoS2

透明质酸偶联二硫化钼HA-MoS2

聚乳酸改性二硫化钼纳米片层

NiCo2S4@MoS2纳米材料

蛋黄/蛋壳结构MoS2@C的纳米复合材料

MoS2-石墨烯纳米复合材料

PyDDP修饰的MoS2纳米微粒

壳聚糖修饰二硫化钼CS@MoS2

壳聚糖(CS)包覆的四氧化三铁(Fe3O4)复合磁性纳米粒子

聚乙二醇修饰二硫化钼纳米片PEG-MoS2

聚酰亚胺/二硫化钼插层复合材料(PI/MoS2)

聚三己基噻吩(P3HT)修饰二维硫化钼(MoS2)

聚赖氨酸修饰二硫化钼纳米片PLL-MoS2

纳米二氧化钛与二硫化钼的复合材料

二硫化钼纳米复合材料

氮化硼/二硫化钼—环氧复合材料

二硫化钼—普鲁士蓝钠米酶

二硫化钼—还原氧化石墨烯复合材料

二氧化钼—碳复合材料

二氧化钼—百掺杂聚辛胺（MoS2—SpAN）纳米复合

二硫化钼—石墨—银基复合材料

二硫化钼—铜—镀铜石墨复合材料

石墨—二硫化钼—三氧化二锑改性环氧树脂复合

铜—二硫化钼—石墨复合材料

二硫化钼—金复合材料

二硫化钼—DNA

黑磷—二硫化钼

电刷镀镍—钨—二硫化钼

介孔硅—二硫化钼复合材料

电镀镍—碳化硅—二硫化钼

ZIP—8包裹MoS2纳米片

聚乳酸—二硫化钼纳米复合材料

聚苯乙烯共价修饰二硫化钼纳米片

二硫化钼—碳中空微球

二硫化钼量子点—氧化石墨烯复合材料

二硫化钼/橡胶复合材料

二硫化铜—氧化钛纳米复合材料

二硫化钼聚甲基丙烯酸甲酯纳米复合材料

PANI/MoS2复合材料

PEG修饰的二硫化钼纳米片

MoS2/ZnO纳米复合材料

PU-MoS2聚氨酯修饰的二硫化钼

聚乳酸改性二硫化钼纳米片PLA-MoS2

纳米金修饰二硫化钼纳米片Au-MoS2

叶酸修饰二硫化钼纳米晶

二硫化钼-碳纳米颗粒复合物

聚乙烯吡咯烷酮修饰二硫化钼PVP-MoS2

硫辛酸-聚乙二醇修饰二硫化钼

葡萄糖修饰二硫化钼纳米材料

透明质酸偶联二硫化钼纳米片HA@MoS2

金纳米颗粒功能化二硫化钼(AuNPs@MoS2)

PEI修饰MoS2二硫化钼纳米材料

介孔硅-二硫化钼复合材料

SAT—MoS2

Ag3Po4—MoS2

**聚合物基二硫化钼纳米复合材料

类石墨烯层状二硫化钼(MoS2)

AuNPs-MoS2-rGO纳米复合材料

二硫化钼-石墨烯纳米复合材料(MoS2-rGO)

二硫化钼纳米片层

MoS2/PVA(聚乙烯醇)纳米复合材料

zzj 2021.4.2
