二硫化钼（MoS2）作为一种**的二维层状材料，因其具有高的理论容量，已经被当作为一种潜在的锂离子电池负极材料而被广泛研究。然而，MoS2存在着导电性差以及充放电过程中体积变化大等问题，导致其在循环过程中发生团聚、粉碎，从而破坏电极结构，引起容量快速衰减。因此，发展新型的电极材料制备方法，合理设计并调控MoS2电极的结构，是制备高性能锂离子电池负极材料的关键。

利用高温硫化的方法设计合成了二硫化钼/氮、硫共掺杂碳材料（MoS2@NSC）。具体步骤是：通过原位聚合在氧化钼表面包覆一层聚吡咯得到氧化钼/聚吡咯复合材料，再通过高温硫化实现内层的氧化钼纳米带向二硫化钼纳米片的转变，同时外层的聚吡咯转变为氮、硫共掺杂的碳材料。此外，在高温硫化的过程中由于氧护钼与二硫化钼晶体结构的差异，**复合材料整体表现为中空结构。得益于在组成和结构上的优越性，MoS2@NSC复合材料展现出较高的比容量、良好的循环稳定性和**的倍率性能。在0.1 A•g-1的电流密度下，该样品比容量高达960 mAh•g-1，经过300次循环后比容量仍然稳定在800 mAh•g-1。即使在2 A•g-1的电流密度下，比容量仍高达440 mAh•g-1。此项研究为制备高性能的掺杂的中空纳米结构提供了全新的思路，可促进下一代锂离子电池的研究和应用。

图文导读：

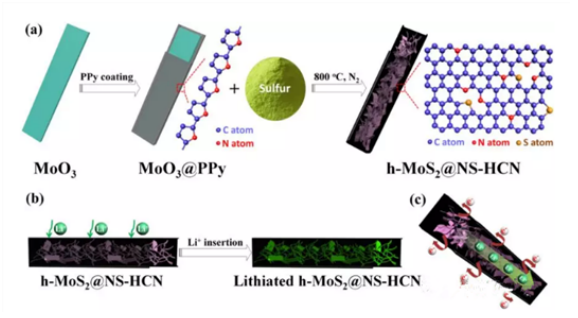

图一：二硫化钼/氮、硫共掺杂碳复合材料制备示意图及其用于锂离子电池示意图

（a）二硫化钼/氮、硫共掺杂碳复合材料制备流程图。

（b）锂离子在二硫化钼/氮、硫共掺杂碳复合材料中的嵌入/脱出。

（c）电子与离子在二硫化钼/氮、硫共掺杂碳复合材料中的快速传输。

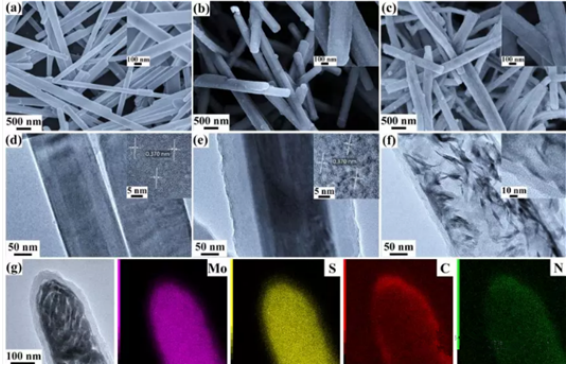

图二：电镜表征

（a，d）氧化钼的扫描电镜与透射电镜图。

（b，e）氧化钼/聚吡咯复合材料的扫描电镜与透射电镜图。

（c，f）二硫化钼/氮、硫共掺杂碳复合材料的扫描电镜与透射电镜图。

（g）二硫化钼/氮、硫共掺杂碳复合材料的透射电镜表征及其钼、硫、氮、碳的元素扫描。

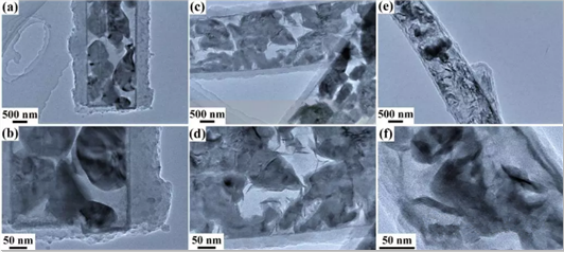

图三：二硫化钼/氮、硫共掺杂碳复合材料的形成过程

（a，d）氧化钼/聚吡咯复合材料400℃温度下硫化后的透射电镜图。

（b，e）氧化钼/聚吡咯复合材料600℃温度下硫化后的透射电镜图。

（c，f）氧化钼/聚吡咯复合材料800℃温度下硫化后的透射电镜图。

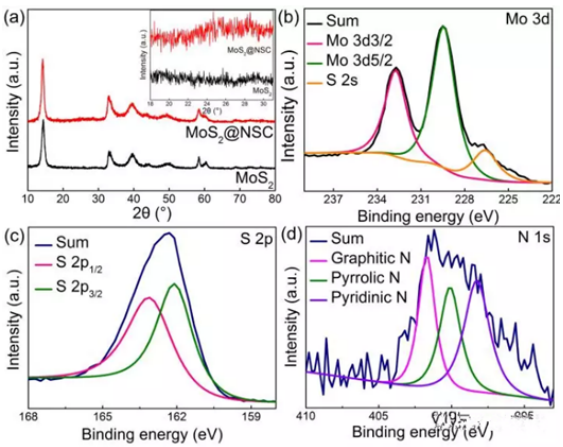

图四：二硫化钼/氮、硫共掺杂碳复合材料的拉曼表征和X射线光电子能谱表征

（a）二硫化钼与二硫化钼/氮、硫共掺杂碳复合材料的拉曼光谱图。

（b-d）二硫化钼/氮、硫共掺杂碳复合材料的钼、硫、氮的X射线光电子能谱图。

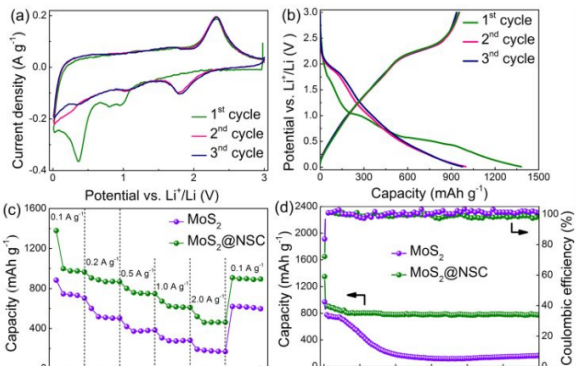

图五：电化学性能表征

（a）二硫化钼/氮、硫共掺杂碳复合材料在扫速为0.2mV s −1下的循环伏安曲线。

（b）二硫化钼/氮、硫共掺杂碳复合材料在电流密度为0.1A g −1下的充放电曲线。

（c）二硫化钼/氮、硫共掺杂碳复合材料的倍率性能。

（d）二硫化钼和二硫化钼/氮、硫共掺杂碳复合材料在电流密度为0.1A g −1下的的循环伏安曲线。

结果:

（1）通过水热反应，原位聚合和高温硫化技术，**地制备得到具有中空结构的二硫化钼/氮、硫共掺杂碳复合材料。材料为中空结构，能够缓解硫化钼在充放电过程中的体积变化而引起的容量快速衰减，同时增加了硫化钼与电解液的接触面积，提高了电化学活性面积，有利于容量的提高。

（2）外层的碳层源自于聚吡咯，且高温硫化的过程同时引入硫原子。因此碳层为氮、硫共掺杂的碳，进一步提高了复合材料的导电性。

（3）制备过程简单，易于操作，是一种**快捷的制备方法，高温硫化一步实现外层聚吡咯层转化为氮、硫共掺杂的碳以及内层三氧化钼的硫化转变为二硫化钼。

我们有层状二硫化钼—石墨烯电极材料；AuNPs-MoS2纳米复合材料；氨基化二硫化钼的MoS2-NH2；活化脂化二硫化钼的MoS2-NHS；巯基化二硫化钼的MoS2-SH；马来酰亚胺化二硫化钼的MoS2-MAL；炔基修饰二硫化钼的MoS2-Alkyne；普鲁士蓝立方块/二硫化钼纳米复合材料；AuNPs-MoS2-rGO纳米复合材料；荧光二硫化钼纳米片；牛血清蛋白(BSA)修饰的叶酸(FA)；硫辛酸修饰二硫化钼MoS2-LA；功能化二硫化钼/聚酰胺复合材料PA-g-MoS2等。

相关产品列表

MoS2/MoOx异质结构纳米片

硫化铜/二硫化钼(CuS/MoS2)复合光催化剂

硫化锌基纳米材料

MoS2@GF复合物

BFTO/MoS_2复合物

基于多铁材料Bi_5FeTi_3O_(15)纳米纤维

具有纳微复合结构的MoS2/石墨烯复合材料

寡层MoS2纳米片

MoS2/BiVO4复合材料

MoS2/ZnS复合材料

POM/PTFEMoS2/Al2O3纳米复合材料

新型的辣根过氧化酶-二硫化钼-石墨烯(HRP-MoS2-Gr)纳米复合材料

二硫化钼-自掺杂聚苯胺(MoS2-SPAN)纳米复合材料

三维花状MoS2/GO/o-MWNTs纳米复合材料

铁掺杂二氧化钛纳米方块原位复合二硫化钼的二维纳米复合材料

Fe-TiO2/MoS2

二硫化钼(MoS2)纳米片微球

金纳米颗粒功能化二硫化钼(AuNPs@MoS2)纳米复合材料

铜掺杂二氧化钛纳米方块原位复合二硫化钼的二维纳米复合材料

Cu-TiO2/MoS2

铁、锰共掺杂二氧化钛纳米方块原位复合二硫化钼的二维纳米复合材料

FeMn-TiO2/MoS2

无定形二硫化钼/单壁碳纳米管(MoS2/SWNTs)复合材料

钴掺杂二氧化钛纳米方块原位复合二硫化钼的二维纳米复合材料

Co-TiO2/MoS2

二硫化钼(MoS2)纳米片/硫化镉(CdS)纳米线核壳结构复合光催化剂

纳米花状二硫化钼修饰的TiO2纳米管阵列上

单层或少层数的富硫二硫化钼负载在氮掺杂石墨烯的复合材料

MoS2/N-rGO

金属钴纳米颗粒修饰碳纳米管Co@NCN-800

二硫化钼-聚苯胺(MoS_2-PANI)复合材料

PC/MoS2聚碳酸酯二硫化钼纳米复合材料

普鲁士蓝立方块/二硫化钼纳米复合材料

二硫化钼-碳纳米颗粒复合物C@MoS2

掺杂碳纤维/二硫化钼纳米片杂化材料

介孔碳负载二硫化钼催化剂

MoS2/TiO2二硫化钼-二氧化钛纳米复合材料

掺钨二氧化钒纳米棒/二硫化钼复合材料

MoS2纳米片修饰聚氨酯( PU)

聚二甲基硅氧烷( PDMS)修饰聚氨酯( PU)

聚酰胺(PA)接枝的二硫化钼(PA-g-MoS2)

HKUST-1MOF修饰的二硫化钼纳米片材料

MoS2@HKUST-1材料

催化剂GO/MoS2/ZnS

GO/MoS2/CdS催化剂

GO/MoS2/CdxZn催化剂

PyDDP表面修饰的二硫化钼纳米微粒

二硫化钼MoS2

块状二硫化钼MoS2

中镂空网状二硫化钼MoS2

三维花状二硫化钼MoS2

空心球状二硫化钼MoS2

纳米层状二硫化钼MoS2

块状二硫化钼MoS2

氧掺杂二硫化钼MoS2

MoS2二硫化钼纳米片

二硫化钼MoS2纳米晶体

单层MoS2

CVD-MoS2薄膜

二硫化钼单层量子点粉末

大面积二硫化钼晶体

均匀大片单层二硫化钼

二硫化钼分散液Graphene Supermarket 少层二硫化钼粉末（送原液）

二硫化钼晶体掺杂铌元素

单层二硫化钼粉末 （送原液）

二硫化钼 层状过渡族金属二硫化物

纳米二硫化钼 **二硫化钼 MoS2 99.99%

二硫化钼晶体粉末 MoS2 纯度99.999%

类石墨烯层状二硫化钼(MoS2)

Cr和W掺杂的单层MoS2

金箔上单层MoS2

CVD氧化硅/硅基底单层二硫化钼

CVD蓝宝石基底单层二硫化钼

CVD氧化铝基底单层二硫化钼

CVD氧化硅/硅基底单层二硫化钼连续薄膜

CVD蓝宝石基底单层二硫化钼连续薄膜

机械剥离氧化铝基底单层二硫化钼

小片径单层二硫化钼分散液 浓度1 mg/mL

机械剥离氧化硅/硅基底单层二硫化钼

机械剥离蓝宝石基底单层二硫化钼

以上内容来自小编zzj 2021.4.6
