传统p-n结中的光伏效应通常涉及到从光诱导产生的电子-空穴对到其分离产生电流的过程。这类光伏效应对于环境中的能量采集至关重要，其效率经过长期的发展已经**提高并接近理论**。在这样的背景下，未来的研究将会聚焦不需要p-n结的体光伏效应（BPVE）。然而，目前BPVE因其效率过低而存在无法进一步实际应用的问题。因此，寻找合适的材料来提高BPVE的效率是必须克服的困难。

在二硫化钨器件上发现BPVE。虽然有研究表明，在低维度窄带隙的半导体上可以**提高BPVE效率，但是还未有文章深入研究过过渡金属硫化物（TMDs）中的BPVE。当改变晶体对称性，即从二维单层转变成具有极性的纳米管时，BPVE能够被**增强，相应地，相比起现有BPVE材料其光电流密度也会被放大一个数量级。根据文章介绍，这可能是**次在块体材料之外观察到具有增强效应的BPVE。此外，由于BPVE的强度从单层（非极性非中心对称结构）到纳米管（极性非中心对称结构）发生了至少一个数量级的变化，该研究认为对称性的减少以及极性晶体结构可能是增强BPVE的关键因素。

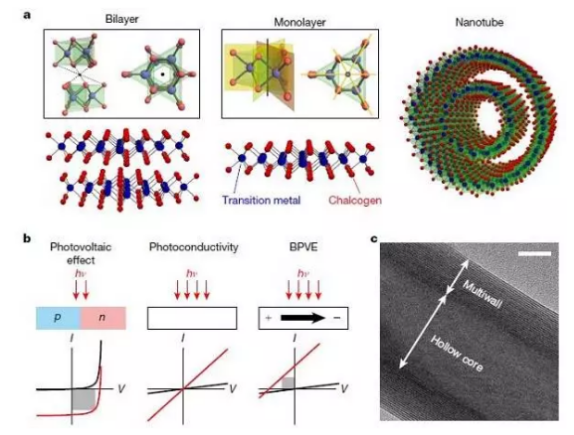

图1 TMD材料中的光伏响应

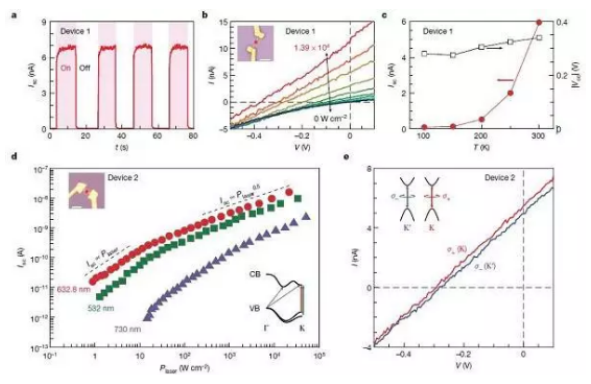

图2 不同晶体对称性的二硫化钨器件中的光伏响应

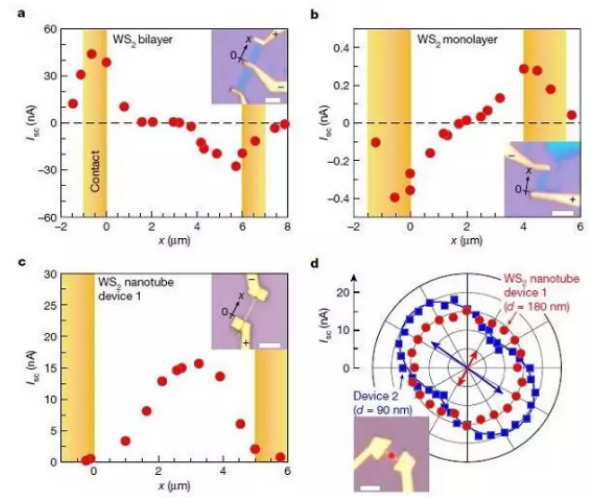

图3 二硫化钨纳米管中的光伏响应

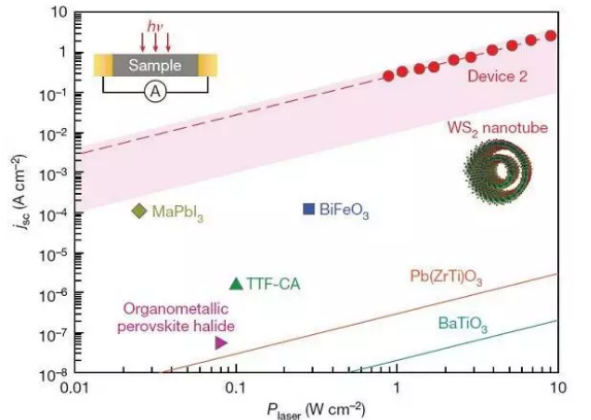

图4 多种材料的体光伏效应

西安齐岳生物供应硫化铋Bi2S3纳米棒、硫化铋Bi2S3纳米颗粒、硫化铋Bi2S3纳米片、硫化铋Bi2S3荧光量子点、硫化钼-壳聚糖纳米片、硫化钨-还原氧化石墨烯-壳聚糖(WS2-Gr-CS)、马来酰亚胺修饰二硫化钼(MoS2-MAL)、纳米金负载二硫化钼纳米片Au-MoS2、纳米金修饰二氧化钛纳米颗粒、纳米金银核壳复合颗粒、纳米片状硫化锡-铂纳米粒子复合物、纳米银修饰量子点复合纳米颗粒、葡萄糖修饰二硫化钼纳米材料、巯基修饰二硫化钼(MoS2-SH)、三角形银纳米颗粒等等产品。

相关列表

四氧化三铁/二硫化钨纳米复合材料

硫化钨还原氧化石墨烯壳聚糖(WS2-Gr-CS)

介孔硅修饰二硫化钨/二硫化钼

WS2@PEl聚Z烯亚胺修饰-硫化钨

MoS2@PEI聚Z烯亚胺修饰二硫化钼

WS2/MoS2/C复合靶材

Pbl2@WS2核壳纳米材料

Au@MnO2金-二氧化锰核 壳纳米颗粒

铜—石墨—二硫化钨（Cu/Go/WS2)

二硫化钨—石墨烯(WS2/RGO)

二硫化钨—黑色二氧化钛（TiO@WS2)

二硫化钨—正烷基硫醇复合物

二硫化钨—活性炭复合材料

二硫化钨—乙炔黑复合材料

铜—二硫化钨复合材料（WS2/Cu）

银—二硫化钨复合材料（WS2/Ag）

叶酸-聚氧乙烯-聚氧丙烯-聚氧乙烯-聚乳酸(FA-Pluronic-PLA)

PEI修饰的二硫化钨纳米复合物

磁性纳米粒子修饰在二硫化钨纳米片（Fe4O3@WS2）

类石墨烯氮化镓和二硫化钨/二硒化钨纳米复合材料(GaN/WS2/WSe2)

碳纤维-二硫化钨纳米复合材料

活性碳纤维-钛酸钠纳米复合材料

活性碳纤维-石墨烯纳米复合材料

Cu-WS2复合材料

WS2/CNFs复合材料

空心微纳米球结构的WS2/WO3复合材料

单层WS2与石墨烯复合材料

ZnO和WS2二硫化钨纳米复合材料

自支撑WS2/碳纤维复合材料

WS2/Au复合材料三角片

金颗粒修饰单层WS2三角片

铜-石墨烯-WS2

聚(3-羟基丁酸酯-co-3-羟基戊酸酯)(PHBV)/二硫化钨(Ws2)复合纤维

WS2/g-C3N4复合材料

AuNRsWS2纳米复合材料

金纳米棒/二硫化钨纳米片复合材料

血红蛋白修饰二硫化钨纳米片

NbS3/WS2纳米复合材料

Ag纳米粒子均匀地负载到WS2纳米片表面

Ag/WS2复合材料

WS2-C纳米 复合负极材料

多边缘WS2纳米片/石墨烯复合纳米材料

乙炔黑(AB)/二硫化钨纳米片复合材料（WS2/AB）

NiCr/Cr3C2-WS2

MoS2/WS2复合薄膜

Fe3Al/WS2复合材料

AgCu-WS2复合材料

WS-Ni 复合薄膜

WS-Al 复合薄膜

WS-SbO/Cu纳米多层薄膜

WS/Cu纳米多层薄膜

WS2/MoS2复合薄膜

WS2/MoS2/C复合薄膜

溅射沉积WS2/Ag纳米复合薄膜

富勒烯硫化钨纳米材料的Ni-P-(IF-WS2)复合镀层.

以上内容来自齐岳小编zzj 2021.4.7
