NO2是大气中有毒、有害的气体之一，是酸雨和光化学烟雾的前体。它是由燃料燃烧产生的，对生活环境造成了严重的有害影响。因此，迫切需要开发高灵敏度、低检测限的NO2气体传感器。目前，各种纳米结构的金属氧化物半导体，如SnO2、ZnO、WO3和TiO2，因其成本低、操作简单和无毒作为NO2传感材料被广泛研究。其中，氧化钨是一种宽带隙 (2.6 ~ 3.2 eV) 的n型半导体，因其成本低、灵敏度高、重复性好而被认为是一种很有前途的NO2传感材料。然而，由于一些WO3纳米结构的导电性较差，WO3气体传感器的工作温度通常在200℃以上。解决这一问题的一般策略是用贵金属 (Au、Ag和Pt) 进行表面功能化然而，该方法并不总是**的，因为贵金属颗粒容易发生催化中毒，贵金属改性增加了制备成本。另一种方法是通过制备分级纳米结构来增加它们的表面体积比。分级WO3纳米结构可以增加NO2分子的活性吸附位点，这些薄的结构单元可以提供**的电子传递途径。

图文解析

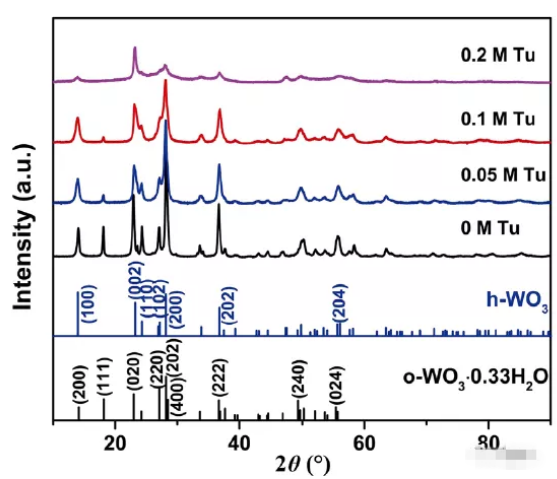

图1 硫脲浓度为0、0.05、0.1和0.2 M的前驱体制备的样品的XRD图

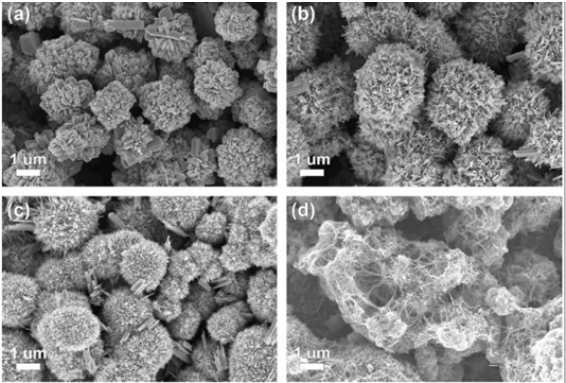

图2  硫脲浓度为0、0.05、0.1和0.2 M的前驱体制备的样品的SEM图像

前驱体中未添加硫脲合成的样品为正交晶相WO3•0.33H2O。随着前驱体硫脲浓度的增加，样品的正交晶WO3•0.33H2O的 (111) 峰衍射强度逐渐减小。当前驱体硫脲浓度为0.2M制备样品的物相为六方晶型WO3。由XRD结果可以得出，通过前驱体中硫脲的浓度来调节样品的晶相。另外，由SEM结果表明，前驱体中硫脲的浓度可以调节样品的形貌和微观组织。因此，阴离子表面活性剂通过限制晶体在特定方向上的生长，在聚集过程中既充当结构引导剂，又充当形貌引导剂。

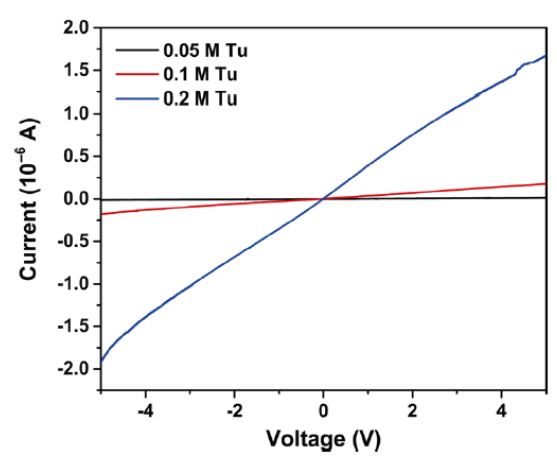

图3 基于前驱体硫脲浓度为0.05、0.1和0.2 M制备的样品的传感器的I-V特性

由传感器的I-V特性曲线可知，前驱体硫脲浓度为0.2 M制备样品的传感器表现出良好线性欧姆关系和较优电导性。因此，在接下来的表征和气敏测试中，选用含0.2 M硫脲前驱体合成的WO3纳米网作为传感材料。

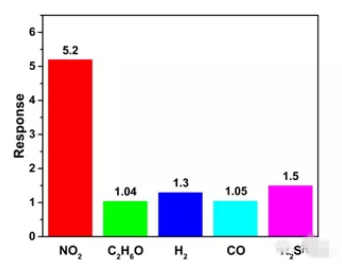

图4 WO3纳米网传感器在160℃下对NO2 (500 ppb) 以及其它几种气体如C2H6O (10 ppm)、NH3 (10 ppm)、CO (50 ppm) 和H2S (5 ppm) 的响应

图4显示了基于WO3纳米网的传感器对NO2 (500 ppb)、C2H6O (10 ppm)、NH3 (10 ppm)、CO (50 ppm) 和H2S (5 ppm) 的响应。与其它气体相比，WO3纳米网传感器对NO2的响应显着，尽管其它气体的浓度更高。因此，可以得出结论，所制备的WO 3纳米网传感器对NO2表现出**的选择性。

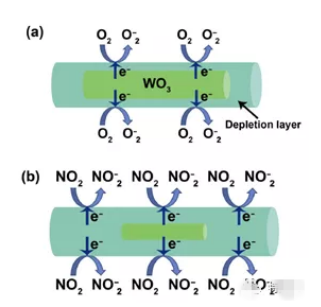

图5  WO3纳米网传感器的气敏机制示意图：(a) 空气中；(b) NO2中

图5显示了用于WO3纳米网传感器的NO2传感机制的示意图。在空气中，氧气在低温 (<200℃) 下吸附在WO3纳米网的表面上形成吸附氧，夺取了WO3表面自由电子，使WO3表面形成电子耗尽层。当WO3纳米网暴露在NO2气体中时，NO2分子夺取WO3表面电子的能力更强，表面电子耗尽层进一步增宽。由WO3纳米线组成的WO3纳米网可以提供比常规块状材料更高的比表面积，从而为气体提供更多的表面吸附位。此外，高纯度单晶纳米线促进了电子转移，也提高了WO3纳米网的NO2传感性能。高性能的分级结构的WO3纳米网传感材料的设计，为其它宽带隙金属氧化物传感器的开发提供借鉴。

我们有硫化铋Bi2S3纳米棒、硫化铋Bi2S3纳米颗粒、硫化铋Bi2S3纳米片、硫化铋Bi2S3荧光量子点、硫化钼-壳聚糖纳米片、硫化钨-还原氧化石墨烯-壳聚糖(WS2-Gr-CS)、马来酰亚胺修饰二硫化钼(MoS2-MAL)、纳米金负载二硫化钼纳米片Au-MoS2、纳米金修饰二氧化钛纳米颗粒、纳米金银核壳复合颗粒、纳米片状硫化锡-铂纳米粒子复合物、纳米银修饰量子点复合纳米颗粒、葡萄糖修饰二硫化钼纳米材料、巯基修饰二硫化钼(MoS2-SH)、三角形银纳米颗粒等等。

相关列表

二维二硫化钼纳米材料

聚合物基纳米复合材料

织物增强纳米复合材料

新型钼系复合析氢电催化剂

聚甲醛/二硫化钼插层复合材料，

聚甲醛/二硫化钼(POM/MoS2)纳米复合材料

二硫化钼基双金属纳米复合材料

二硫化钼/金钯合金纳米复合材料MoS2/AuPd

二硫化钼/镍钯合金纳米复合材料MoS2/NiPd

NH2-MoS2/BMI纳米复合材料

聚苯乙烯(PS)/纳米二硫化钼(MoS2)复合材料

SPAN-GNO纳米复合材料

二硫化钼杂化石墨烯(MoS2-Gr)复合材料

二硫化钼/铁钯合金纳米复合材料MoS2/FePd

MoS2-Thi-AuSiO2/DNAzyme纳米复合材料

N-CNFs@MoS2的复合纳米材料

石墨烯纳米片/二硫化钼复合纳米材料

纳米氮化硅(Si3N4)与二硫化钼(MoS2)玻璃纤维(GF)

纳米三氧化二铝(Al2O3)混合填充的聚四氟乙烯(PTFE)复合材料

TiO2(B)/MoS2复合材料

BNNS/PVA纳米复合材料

二硫化钼((类)石墨烯)-氧化锌(MoS2-ZnO)纳米复合物

聚苯胺(PANI)/石墨烯(RGO)纳米复合材料

聚苯胺(PANI)/二硫化钼(MoS2)复合薄膜

碳纳米管和二硫化钼复合材料

纳米MoS2填充聚甲醛自润滑复合材料

二硫化钼改性聚甲醛自润滑复合材料

石墨烯/二硫化钼/硫化物复合光催化剂 GO/MoS2/ZnS复合材料

GO/MoS2/CdS复合材料

GO/MoS2/CdxZn1-xS复合材料

MoS2/橡胶复合材料

Ti修饰氧化钨纳米线薄膜

有序多孔硅基氧化钨薄膜

氧化镓-氧化钨纳米薄膜

金属钛表面氧化钛/氧化钨纳米复合物薄膜

纳米Ag的WO3薄膜

RGO-WO3杂化材料

WO3/g-C3N4杂化材料

金属氧化物/聚噻吩杂化材料

Pt-WO3杂化材料

CTS-rWO3-GR杂化膜

WO3-纳米棒复合石墨烯薄膜

半导体聚噻吩(PTP)包覆在WO3纳米颗粒表面

PTP-WO3

无机-有机杂化WO3-EDA (EDA为乙二胺)纳米线

碳纳米管/氧化钨(MWNT/WO3)杂化纳米粒子

ITO/TiO2NBs/PVK/WO3/Ag的有机/无机杂化材料

PDDA-Gr-WO3复合物

WO3/C复合物

WS2/WO3复合材料

CdS-WO3复合材料

MWCNTs-WO3复合材料

ZnO/WO3复合材料

Bi2O3和WO3纳米粒子

NR/WO3/Bi2O3复合材料

碳量子点-WO3复合材料

TiO2/WO3微纳米纤维复合材料

Bi2S3-WO3纳米半导体复合材料

NiO-WO3/γ-Al2O3复合材料

PHT3聚噻吩/WO3的有机-无机复合材料

WO3/TiO2-rGO复合材料

GO/WO3/PANI复合材料

TiO2@Ag/WO3复合材料

三维石墨烯/WO3纳米棒/聚噻吩(3D-rGO/WO3/PTh)三元复合材料

磷酸银掺杂WO3-TiO2复合材料

Ag3 PO4-WO3-TiO2

SnO2对WO3纳米片表面进行修饰(SnO2-WO3)

WO3·H2O纳米线阵列

纳米WO3掺杂CNTs材料

MoS2/WO3纳米复合材料

WO3-UHMWPE陶瓷复合材料

多壁碳纳米管-氧化钨纳米复合材料(MWCNTs-WOx)

单壁碳纳米管/氧化钨纳米线复合薄膜

碳纳米管/氧化钨复合柔性薄膜

多孔硅基氧化钨纳米线复合材料

硅纳米线/氧化钨纳米线复合材料

碳纤维@氧化钨纳米颗粒核壳复合材料

以上内容来自齐岳小编zzj 2021.4.12
