选用纳米气相氧化铝（F-Al2O3，平均粒径13nm）和纳米球形氧化铝（Q-Al2O3，平均粒径100nm），与环氧－聚酯粉末涂料熔融挤出复合，经静电喷涂制备不同含量的F-Al2O3／环氧－聚酯纳米复合涂层及Q-Al2O3／环氧－聚酯纳米复合粉末涂层，利用纳米氧化铝高硬度高模量的特点，以期改善涂料耐磨损性，从而增强材料的使用性能，并且比较两种纳米氧化铝形貌和粒径对涂层耐磨性能、表面粗糙度及光泽度的影响。

1.F-Al₂O₃和Q-Al₂O₃的SEM及TEM分析

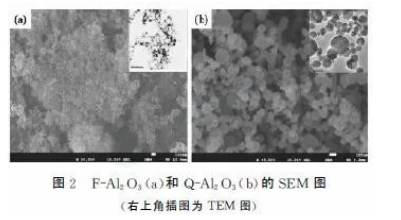

图２为F-Al2O3和Q-Al2O3的SEM和TEM图。由图可见，F-Al2O3的原生粒径比较小，呈絮状团聚在一起，且较难分散，为无规则状，并以团聚体的形式存在，互相搭连形成网状结构，原生粒径为13nm左右。Q-Al2O3的颗粒呈球形，分散均匀，平均粒径为100nm左右。

2.纳米氧化铝／环氧－聚酯复合涂层形貌分析

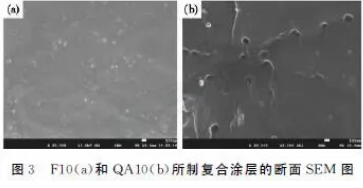

F10和QA10所制复合涂层的断面SEM图见图3。由图可知，F-Al2O3颗粒在环氧－聚酯基体中仍以团簇体分布，团簇体的粒径在30~50nm左右；Q-Al2O3颗粒在环氧－聚酯基体中分散均匀，基本呈单个球状分散，粒径在10nm左右。

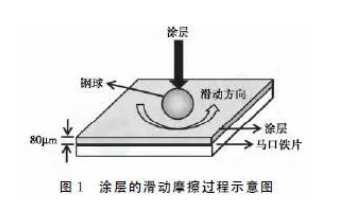

3  涂层的滑动摩擦测试

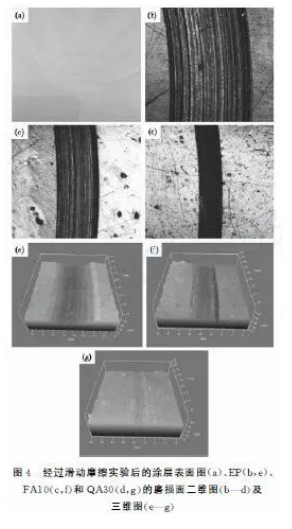

图4（a）为经过滑动摩擦实验后的涂层表面图片。由图可见，涂层表面留下了圆形磨损痕迹。

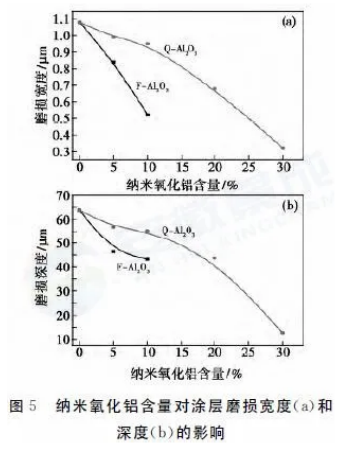

图4（b-g）为通过激光共聚焦扫描显微镜对磨损面观察的二维及三维形貌情况图。图5为从三维形貌图计算获得的不同纳米氧化铝含量对涂层较大磨损宽度及磨损深度的影响。由图4-图5可见，环氧聚酯涂层具有较大的磨损宽度和较深的磨损深度，F-Al2O3和Q-Al2O3颗粒均可降低涂层的磨损宽度和深度。由于熔融挤出加工条件的限制，F-Al₂O₃的较大填充量只有10%，而Q-Al2O3的添加量达到了30%。在相同含量（10%）下，含有F-Al2O3的涂层磨损宽度和深度均低于Q-Al2O₃体系。从F-Al2O3的SEM图可知，F-Al2O3具有较小的原生粒径，比表面积较大，因此实际填充体积较大，并且以“絮状”结构存在，在含量较高时易形成“网状”结构，与环氧－聚酯基体具有较大的界面作用，能够**阻止磨损的产生。而Q-Al2O3粒径相对较大，与环氧－聚酯基体界面较小，低含量下耐磨性能提高有限，但其为球形颗粒，流动性好，故可以有较大的填充量，在其添加量增加到30%的情况下涂层的磨损宽度和深度都优于10%含量的F-Al2O3。

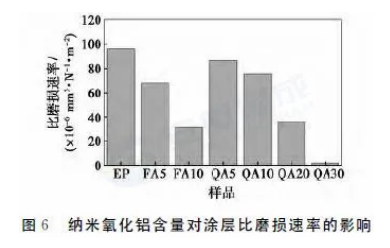

纳米氧化铝含量对涂层比磨损速率的影响见图6。由图可见，随着纳米氧化铝含量的增加，涂层的比磨损速率增加，涂层耐磨性提高。在相同填充量的情况下，F-Al2O3复合涂层的比磨损速率都低于Q-Al2O3体系。F-Al2O3颗粒含量为10%时，磨损速率变为纯树酯涂层磨损量的1/3；Q-Al2O3颗粒含量为30%时，磨损速率变为纯环氧－聚酯涂层的1/52。

采用熔融共混法将F-Al2O3和Q-Al2O3纳米颗粒引入到环氧－聚酯复合涂层中，制备了不同氧化铝含量的环氧－聚酯纳米复合耐磨涂层。

（1）F-Al2O3和Q-Al2O3纳米颗粒都可改善涂层的耐磨性能，在相同填充量的情况下，气相复合涂层的比磨损速率低于球形体系。Q-Al2O3纳米颗粒具有高填充量，比磨损速率随含量的增加持续降低。F-Al2O3纳米颗粒含量为10%，磨损速率变为纯树酯涂层的1/3；Q-Al2O3纳米颗粒含量为30%时，磨损速率变为纯环氧－聚酯树酯涂层的1/52。

（2）F-Al2O3和Q-Al2O3纳米颗粒都增加了涂层的表面粗糙度，Q-Al2O3含量越高，表面粗糙度提高，光泽度下降。

西安齐岳生物科技有限公司有自己的独立有机合成实验室，可以自主生产合成各种无机纳米材料，我们可以合成从零维/一维/二维/三维四个分类来提供几十个产品分类和几千种纳米材料，以及他们的氧化物或碳化物及复合定制材料等等，我公司自产的产品纯化纯度高达98%+以上并可以提供液相图谱来佐证纯度，并且提供相关技术指导服务。

相关定制

功能化改性二硫化钨片

氨基修饰改性二硫化钨(WS2-NH2)

羧基修饰改性二硫化钨(WS2-COOH)

巯基修饰改性二硫化钨(WS2-SH)

马来酰亚胺修改改性二硫化钨(WS2-MAL)

叠氮修改性二硫化钨(WS2-N3)

活性脂修改改性二硫化钨(WS2-NHS)

生物素修饰二硫化钨(WS2-NH2)

炔烃修饰二硫化钨(WS2-NH2)

叶酸修饰二硫化钨(WS2-FA)

叶酸修饰改性二硫化钨

多肽修饰改性二硫化钨(WS2@RGD)

氨基功能化二硫化钨WS2-NH2

PEG-WS2修饰二硫化钨纳米片层

羧基修饰二硫化钨WS2-COOH

FITC-WS2绿色荧光标记二硫化钨

阿霉素修饰二硫化钨纳米片DOX-WS2

二硫化钨纳米薄膜/二硫化钨纳米晶

钙钛矿/二硫化钨纳米复合材料

CsPbBr3-WS2钙钛矿修饰二硫化钨纳米材料

叠氮化合物修饰WS2二硫化钨纳米材料

氮杂苯甲酸修饰的二硫化钨纳米片（f-WS2）

羧基功能化二硫化钨纳米片WS2-COOH

氨基修饰二硫化钨纳米片WS2-NH2

巯基功能化二硫化钨纳米片WS2-SH

马来酰亚胺修饰二硫化钨纳米片WS2-MAL

生物素修饰二硫化钨二维纳米材料WS2-Biotin

二硫化钨量子点掺杂的ZnO纳米粒子(WS2@ZnO)

葡聚糖修饰二硫化钨纳米片

壳聚糖修饰二硫化钨量子点

半乳糖修饰二硫化钨纳米片

甘露糖修饰二硫化钨纳米片

非金属层状半导体二硫化钨 (WS2) 纳米片

负载氟西汀WS2二硫化钨纳米片

Cy5-PEG-WS2 荧光菁染料-聚乙二醇-二硫化钨纳米片

富勒烯C60修饰二硫化钨纳米片

TiL4@WS2纳米片

透明质酸修饰二硫化钨纳米片HA-WS2

透明质酸修饰二硫化钨量子点WS2-HA

超顺磁性碳化钽(Ta4C3-IONP-SPs)纳米复合材料

BSA-WS2牛血清白蛋白修饰二硫化钨纳米片

上转换纳米颗粒修饰二硫化钨纳米片

UCNP-WS2纳米复合材料

WS2@Au@Fe3O4二硫化钨纳米复合材料

超薄金属卟啉MOF纳米片

mPEG-b-PCBLLys

聚多巴胺修饰的二硫化钨纳米片

PEG聚乙二醇包裹二硫化钨纳米片

二硫化钨量子点红细胞膜纳米囊泡(WS2-EMNVs)

氨基聚乙二醇包裹二硫化钨纳米材料WS2-PEG-NH2

羧基聚乙二醇包裹二硫化钨纳米材料WS2-PEG-COOH

巯基聚乙二醇修饰二硫化钨纳米材料WS2-PEG-SH

生物素聚乙二醇包裹二硫化钨纳米材料WS2-PEG-Biotin

叶酸聚乙二醇包裹二硫化钨纳米片WS2-PEG-FA

马来酰亚胺聚乙二醇包裹二硫化钨纳米材料WS2-PEG-MAL

Cy5-PEG标记的WS2二硫化钨纳米片

FITC-PEG修饰WS2二硫化钨纳米片

RGD-PEG多肽修饰WS2二硫化钨纳米片

脂质体包裹二硫化钨量子点liposome-WS2

二硫化钨纳米片/硫化铜纳米粒子

介孔二氧化硅包裹二硫化钨纳米颗粒

二硫化钨纳米片负载二硫化钼

二维二硫化钨纳米片负载纳米银复合材料

二硫化钨烯纳米片

二硫化钨烯量子点

二硫化钨(WS2)纳米片

二硫化钨碳纳米管复合材料

PEG修饰二硫化钨量子点

纳米金/磁性纳米颗粒修饰二硫化钨纳米片

二硫化钨修饰纳米金棒

二硫化钨/g-C3N4复合光催化剂

Si衬底上生长了Al2O3薄膜

石英玻璃衬底上沉积了Al2O3光学薄膜

含氟聚合物表面修饰法制备了高疏水性纳米Al2O3薄膜

泡沫镍上负载锐钛矿相的TiO2薄膜

不同波长泵浦的掺铒Al2O3薄膜

石英基底上制备Al2O3:Er3+/Yb3+薄膜

纳米AL2O3薄膜包裹的碳-铝尖晶石

金刚石表面涂覆TiO2/Al2O3薄膜

Fe-Cr-Ni合金基片上沉积Al2O3薄膜

不锈钢基体上制备Al2O3薄膜

Fe-Al/Al2O3陶瓷基复合材料

Fe3Al-Al2O3陶瓷复合涂层

孔径为3-5μm的α-Al2O3陶瓷管

(Ce-TZP)-Al2O3陶瓷粉末

ZrO2-3Y2O3-2Al2O3陶瓷材料

黑色和白色Al2O3薄壁陶瓷

镀铜Al2O3颗粒

镀镍/镍包纳米Al2O3颗粒

金属铜-氧化铝纳米复合材料（Al2O3-Cu）

Fe3Al/Al2O3复合材料

TiN-Al2O3纳米复合材料

Ti3SiC2/Al2O3复合材料

Mo/Al2O3复合材料

Al-Si-Al2O3复合材料

Al-Si3N4-Al2O3复合材料

TiC/Cu-Al2O3复合材料

PS-纳米Al2O3粒子纳米复合材料

Ti-Al/TiC+Al2O3复合材料

COF-5/α-Al2O3材料;α-Al2O3陶瓷表面生长三维共价有机框架材料

MgAlON-Al2O3复合材料

Cr对Fe-Al/Al2O3复合材料

甲基丙烯酸甲酯(MMA)-纳米氧化铝(Al2O3)粒子（PMMA/Al2O3）

纳米Fe2O3-Al2O3复合材料

纳米β分子筛/Al2O3复合材料

TiC/Cu-Al2O3复合材料

TiAl/Al2O3复合材料

PVC/纳米Al2O3复合材料

W-Mo-Cr-Al2O3复合材料

Al2TiO5-SiO2-Al2O3复合材料

MoSi2/Al2O3陶瓷复合材料

Fe2O3(CoO)/Al2O3纳米复合粉末

碳纳米管/Al2O3陶瓷复合材料

Y2SiO5/Y2O3-Al2O3-SiO2玻璃陶瓷层/SiC层为碳/碳复合材料

β-Y2Si2O7纳米线（β-Y2Si2O7 NMs）

Al2O3掺杂SiC陶瓷

纳米空洞的YSZ / Al2O3多层膜

氧化锆(YSZ)/氧化铝复合薄膜

Pt/m-Al2O3单原子催化剂

高分散α-Al2O3纳米片

Al2O3陶瓷材料

(Al2O3+SiC)增强铝基复合材料

掺杂MgO的Al2O3陶瓷材料

掺杂石墨颗粒的Al2O3陶瓷材料

掺杂尖晶石的Al2O3陶瓷材料

NiO/Al2O3陶瓷材料

CuO/Al2O3陶瓷材料

ZrO/Al2O3陶瓷材料

亚微米Al2O3颗粒增强Al基复合材料

LiTaO3/Al2O3陶瓷复合材料

聚氨酯(PU)/Al2O3纳米复合材料

葡聚糖修饰的Al2O3纳米颗粒

壳聚糖包裹的介孔Al2O3纳米颗粒

半乳糖包裹的Al2O3纳米颗粒

透明质酸包裹的Al2O3纳米颗粒

聚苯乙烯包Al2O3微球，粒径100±50 nm

氨基修饰的介孔Al2O3纳米颗粒

羧基修饰的Al2O3纳米颗粒

叠氮修饰的Al2O3纳米颗粒

炔烃修饰的Al2O3纳米颗粒

DBCO修饰的Al2O3纳米颗粒

羟基修饰的Al2O3纳米颗粒

生物素修饰的Al2O3纳米颗粒(Biotin@Al2O3)

绿色荧光素标记的Al2O3纳米颗粒(FITC@Al2O3)

红色罗丹明标记的Al2O3纳米颗粒

CY3菁染料标记的Al2O3纳米颗粒

CY3菁染料标记的Al2O3纳米颗粒

CY5菁染料标记的Al2O3纳米颗粒

CY5.5菁染料标记的Al2O3纳米颗粒

CY7菁染料标记的Al2O3纳米颗粒

zzj 2021.4.15
