聚苯乙烯/聚酯共混微球 磁性微球厂家

聚苯乙烯材料性脆，抗冲击性能差，作为微珠材料，其自身或与其他材料的附着力也很低。将线型的饱和聚酯与聚苯乙烯共混，从而改善其抗冲击性能，提高其附着性。

制备过程。

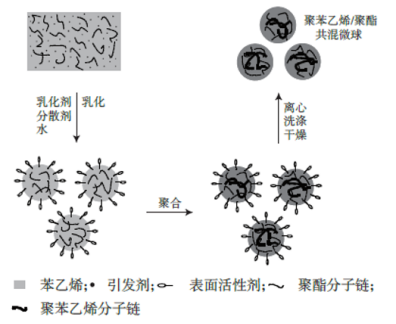

向溶解有聚酯ES-403和引发剂的苯乙烯中，依次加入乳化剂及溶解有分散剂的水溶液。在高速分散下，体系由油包水体系转变为水包油体系，也就是“相反转乳化技术”。

在升温使单体聚合成分子链的过程中，聚苯乙烯链段可与单体相中的聚酯分子链发生缠结，得到共混微球。

下面对聚酯质量分数12%的样品进行测试表征。

形貌

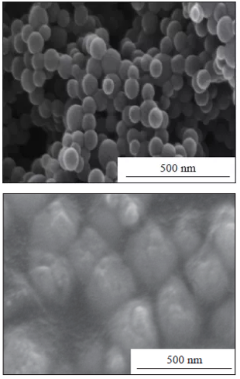

上面一幅图为聚苯乙烯微球的扫描电镜照片，**幅为共混微球的扫描电镜照片。可以看出，聚苯乙烯微球为球状粒子，表面光滑；而共混微球虽呈近似球状，但表面粗糙不平。

非极性的聚苯乙烯分子链与极性的聚酯分子链之间达不到分子水平上的完全相容。在形成微球的过程中，聚酯分子链倾向于迁移到微球的表面区域，但这样就会受到其他分子链的阻碍并产生缠结，导致微球表面的不光滑。

相容性

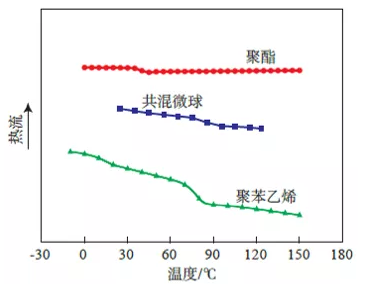

图为不同试样的玻璃化转变温度。可见，共混微球出现两个玻璃化转变温度（21.15, 78.49℃），说明在共混微球中聚苯乙烯与聚酯构成不相容体系。

FTIR分析

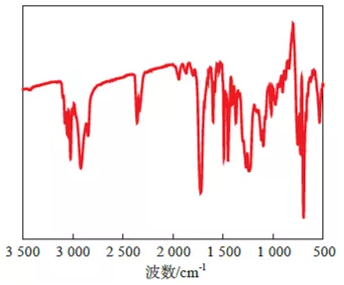

图中可以看到：3022cm-1处为苯环C-H伸缩振动峰，2922cm-1处为饱和C-H不对称伸缩振动峰，1723cm-1处为C=O伸缩振动峰，1244 cm-1处为C-O-C伸缩振动峰，756cm-1处为单取代苯环C-H面外变形吸收峰。

可见，聚酯和聚苯乙烯的特征吸收峰都有出现，说明制备的微球同时包含聚苯乙烯和聚酯成分。

抗冲击性能

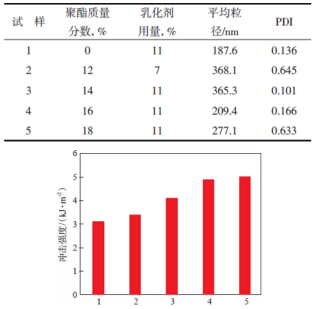

图为聚酯含量对共混微球冲击强度的影响。可见，随着聚酯含量的增加，共混微球的冲击强度提高。

主要原因是聚苯乙烯分子链侧基存在刚性的苯环结构，导致其呈现出硬而脆的性质，冲击强度较低；而线型饱和聚酯分子主链包含的亚甲基链段提供了更好的分子链柔顺性，使材料的韧性增加。

耐热性能

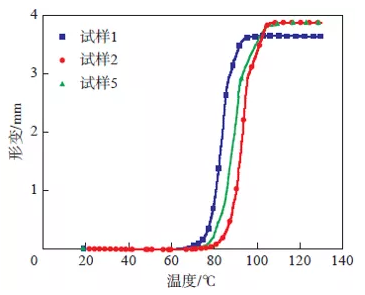

图为聚酯含量对共混微球软化温度的影响。可见，共混微球的软化温度高于纯聚苯乙烯微球。这是由于聚酯中的极性酯基基团增加了分子间作用力，导致软化温度升高。

但当聚酯质量分数从12%增加到18%时，虽然分子间作用力更大，但线型聚酯的亚甲基链段增加了分子链的柔顺性，导致软化温度降低。

附着力

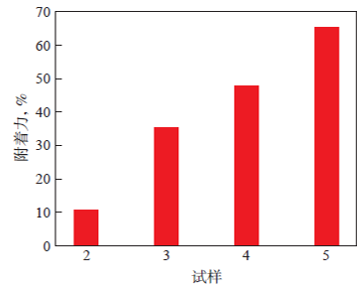

图为聚酯含量对共混微球附着力的影响。可见，随着聚酯含量的增加，共混微球的附着力明显提高。

由于非极性的聚苯乙烯分子链之间只有弱的分散力，导致其自身或与其他材料的附着力差，而共混微球中引入聚酯分子链后，极性的酯基基团使其附着力得到**改善。

流动性能

图为聚酯含量对共混微球熔体流动速率（MFR）的影响。可见，随着聚酯含量的增加，共混微球的MFR逐渐降低。

这是因为共混微球中引入包含极性酯基基团的聚酯分子链后，分子链间作用力增加，因此流动性降低。

产品供应：

银壳聚苯乙烯微球

PS/Ag核壳结构复合微球

PS/金属核壳结构复合微球

亚微米聚苯乙烯微球

粒径3至4μm单分散聚苯乙烯微球

聚苯乙烯微球固定化海洋脂肪酶YS2071

含C(60)聚苯乙烯微球

交联型单分散聚苯乙烯微球

含铕聚苯乙烯微球

聚苯乙烯微球胶粒晶体

对羟基苯甲醛交联聚苯乙烯微球HBA-CPS

聚苯乙烯微球(核)/MCM-41纳米粒子(壳)阶层结构复合微粒

PS(PDDA/PSS)2(PDDA/MCM-41)复合结构微粒

MCM-41纳米粒子包覆聚苯乙烯微球

硅藻土改性聚苯乙烯微球复合材料

单口中空聚苯乙烯微球复合天然橡胶材料

普鲁士蓝/聚苯乙烯微球核壳复合材料

纳米银粒子/磺化聚苯乙烯复合微球Ag/SPS

多腔（孔）纳米复合聚苯乙烯微球

氮化硼纳米片/聚苯乙烯微球复合材料BN/ps

氧化石墨烯—聚苯乙烯微球复合材料GO/ps

3D打印低热收缩性聚苯乙烯复合微球

聚苯乙烯微球标记CdSe敏化La-TiO_2复合材料

聚甲基丙烯酸接枝聚苯乙烯复合微球St/PMAA

氧化硅/聚苯乙烯复合微球SiO/ps

聚苯乙烯/银/聚吡咯纳米复合微球材料ps/Ag/polypyrrole

超短玻纤改性苯乙烯微球复合材料

聚丙烯酰胺/聚苯乙烯纳米微球复合水凝胶

微米级单分散聚苯乙烯磁性复合微球

三维反蛋白石微球IO-SnO2/rGO

PS胶体晶体微球

PS微球/rGO复合粒子薄膜

PVA/PANI复合薄膜

单分散聚苯乙烯微球复合三维有序大孔材料

聚苯乙烯系复合交联微球材料

钛酸钾晶须改性聚苯乙烯微球复合材料

聚苯乙烯微球负载纳米铜复合材料

覆盆子状聚苯乙烯微球/二氧化硅复合粒子

多孔二氧化硅空心球涂层

500～800nm聚苯乙烯微球

炭黑/聚苯乙烯复合微球

单分散性超顺磁性Fe3O4/聚苯乙烯复合微球

生物防污剂/聚苯乙烯复合微球

Fe3O4/聚苯乙烯磁性复合微球

含羧基聚苯乙烯微球改性水性醇酸树脂

双亲性齐聚物O-B-EG聚苯乙烯基复合微球

聚苯乙烯/聚苯胺复合微球负载型催化剂

聚苯乙烯-纳米金复合微球

磺化聚苯乙烯/壳聚糖复合微球

水滑石@磺化聚苯乙烯微球

纳米金颗粒泡沫包覆聚苯乙烯微球

磁性SiO2/聚苯乙烯无机-有机复合中空微球

磁性SiO2/聚对乙烯基苯磺酸无机-有机复合中空微球

磁性SiO2/聚丙烯酸丁酯无机-有机复合中空微球

内疏水型TiO2/SiO2复合中空微球

中空磁性高分子复合粒子

中空Fe3O4/SiO2@PEG-PLA复合微球

中空磁性Fe3O4/SiO2@CMCS复合微球

中空介孔SiO2微球负载Mn-N-C催化剂

改性聚苯乙烯微球负载纳米铁NZVI-PS

聚苯乙烯/[Ag(NH3)2]+微球

高介电聚苯乙烯微球/石墨烯复合材料

聚苯乙烯微球包覆TiO2粉体

草莓状超疏水微球

改性纳米聚苯乙烯环氧树脂纳米复合材料

多粒径聚苯乙烯微球蛋白石

CdSe反蛋白石结构光子晶体

羧基化改性聚苯乙烯微球

NiO/TiO2/C介孔空心复合材料

核-壳结构PS-SiO2复合微球

空心微球填充环氧树脂复合泡沫材料

改性尼龙微球材料

聚苯乙烯微球改性丙烯酸水性树脂

超支化聚缩水甘油醚修饰磁性微球

聚氨酯/有机刚性微球复合材料PEU/PS

聚乙二醇改性FeO聚苯乙烯复合磁性微球

钴离子掺杂聚多巴胺/聚苯乙烯复合材料

聚苯乙烯/金复合微球

硅烷偶联剂对聚苯乙烯微球

PSt/SiO2复合微球

聚苯乙烯包覆纳米二氧化硅微球

PVA接枝键合聚苯乙烯二乙烯基苯交联微球

微米级多孔聚苯乙烯-二乙烯苯微球

磺化聚苯乙烯/聚苯乙烯油水两亲性异形复合微球

聚苯乙烯微球改性聚氨酯水性树脂

铑掺杂PS@Ag复合结构材料

聚苯乙烯/ZnO复合材料

PS/甲基丙烯酸丁酯(BMA)/ZnO微球粒子

PS/BMA/八甲基环四硅氧烷(D_4)高分子复合材料

PS/ZnO多孔材料

PS/ZnO乳胶粒子

PS/BMA/ZnO乳胶粒子

发射荧光磁性复合纳米微球

磁性荧光复合纳米生物探针

氨基功能化二氧化硅包覆四氧化三铁磁性荧光复合微球

Fe3O4@SiO2-NH2磁性荧光复合微球

双发射比色荧光纳米微球

Ag@Fe3O4@C-CdTe@SiO2磁性荧光复合微球

双硫腙改性氧化石墨烯/壳聚糖复合微球

石墨烯包裹PMMA微球改性环氧树脂

无机二氧化硅纳米粒子手性荧光复合微球

硅掺杂Eu3+--PMMA荧光材料

新型基于酚醛和密胺树脂核壳结构复合微球

表面改性碳微球/不饱和聚酯复合阻燃材料

聚磷腈高分子荧光微球

改性荧光SiO2微球

改性时间分辨荧光微球

NiO/TiO2/C介孔空心微球复合材料

PMMA稀土纳米复合材料

共轭聚合物羧基化荧光微球

改性微球MAO-CPVA

磁性荧光编码微球

苝四羧酸酐/聚丙烯酸包裹SiO2微球

磁性/ZnS量子点复合微球

二氧化钛微球复合光催化剂

PbS包裹PVBC核/壳结构复合纳米微球

聚合物微球改性聚丙烯复合材料

可膨胀微球填充改性聚丙烯复合材料

3D打印用尼龙微球改性光固化树脂复合材料

空心玻璃微球表面接枝聚合改性复合材料

Ⅱ-Ⅵ族半导体荧光纳米微粒/微球NCs

聚多巴胺超结构微球改性纺织品材料

二氧化硅包裹荧光碳量子点复合微球

磁性微球四氧化三铁表面包覆[Cu3(btc)2]金属有机骨架复合材料

磁性四氧化三铁/导电聚苯胺轻质复合空心微球

四氧化三铁/聚乳酸共聚物磁性复合微球

聚苯乙烯/四氧化三铁磁性高分子复合微球Fe3O4/ps

四氧化三铁/二氧化硅复合微球Fe3O4/sio2

纤维素中空磁性印迹复合微球

PS/Fe3O4(聚苯乙烯/四氧化三铁)磁性高分子微球材料

PU/Fe3O4(聚氨酯/四氧化三铁)磁性高分子微球材料

水滑石包裹四氧化三铁微球

电磁pH多重敏感性Fe3O4/聚合物磁性微球

壳核型磁性木质素改性酚醛微球

Fe3O4@PANI@Au复合纳米材料

磁响应纳米四氧化三铁/壳聚糖复合微球

磁性多孔微球(FMD)

介孔氧化硅包裹四氧化三铁磁性栓塞微球

碳包覆四氧化三铁磁性微球

硅烷偶联化纳米磁性微球复合四氧化三铁材料

单链dna核酸适配体修饰二氧化硅/四氧化三铁磁性微球

上述产品齐岳生物均可供应，仅用于科研！

wyf 04.16
