锂离子电池是一种重要的新能源储存方式,但由于商用石墨阳极材料的理论容量有限,需要开发锂离子电池的阳极材料来提高理论容量。
二氧化锡材料具有较高的理论容量和较低的工作电位,是重要的LiBs阳极材料。本文重点介绍了二维多孔碳包覆夹层介孔二氧化锡/石墨烯/介孔二氧化锡(C@SnO2-rGO-SnO2)纳米片的制备以及在锂离子电池中的应用。

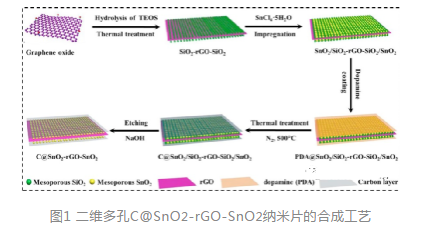

我们先总结了C@SnO2-rGO-SnO2纳米片的制备过程(图1)。以SiO2-rGO-SiO2作为模板。采用**的纳米铸造方法将锡前驱体注入介孔SiO2-rGO-SiO2模板中。然后加入多巴胺进行热处理,最后通过化学蚀刻除去模板,从而得到C@SnO2-rGO-SnO2纳米片。
然后通过扫描电子显微镜和透射电子显微镜观察了SnO2-rGO-SnO2和C@SnO2-rGO-SnO2的结构特性,并证明其夹层装结构(图2)。
图2 二维SnO2-rGO-SnO2纳米片的SEM(a),TEM(b, c)和HRTEM(d)表征结果
图3 二维C@SnO2-rGO-SnO2纳米片的SEM(a)和TEM(b, c)的图像
除此之外,作者把制备的材料作为新型阳极材料,用于制备性能**的锂离子电池,并对它的性能进行了测试。C@SnO2-rGO-SnO2电极材料表现出**的可逆性、**的倍率性能和**的长周期稳定性。

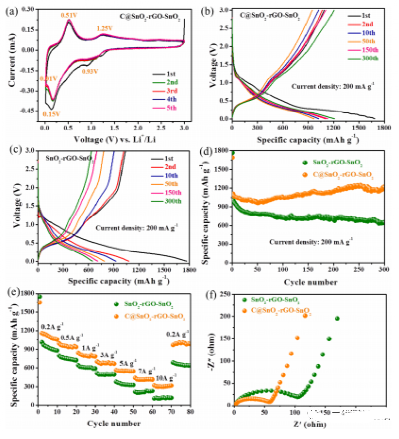

图4 C@SnO2-rGO-SnO2电极的循环伏安曲线(a);不同材料电极的静态放电-充电曲线(b-c); 电极在0.2A g-1下的循环性能(d); 电极的倍率性能图(e); 电极的EIS阻抗谱(f)
新抗原肽Adpgk黑磷量子点包裹脂质体(Adpgk-BPQDs-脂质体)
银纳米簇/黑磷量子点双掺杂金属有机骨架MOF复合物(AgNCs/BPQDs/MOF)
黑磷量子点双掺杂金属有机骨架MOF复合物(BPQDs/MOF)
