以二氧化硅反蛋白石为模板，以酚醛树脂前驱体为碳源，乙酸锌为锌源，制备了一种**氧化锌纳米粒子修饰三维有序介孔碳球的复合材料(ZnO/OMCS)。制备的ZnO/OMCS复合材料具有三维有序的阵列结构及良好的孔结构。当氧化锌负载量为30%时ZnO/OMCS复合材料展现出良好的电磁波吸收能力(在10.4 GHz时吸收强度为39.3 dB，厚度为2 mm)，**吸收带宽达到9.1 GHz。复合材料**的电磁波吸收性能得益于分散性良好的**ZnO纳米粒子和三维有序的介孔碳球结构。此方法为开发轻质**的碳基吸波材料开辟了一条独特的途径。

图文导读

1.ZnO/OMCS复合材料的制备过程

图1为ZnO/OMCS的制备过程。**以聚甲基丙烯酸甲酯(PMMA)胶体晶体作为硬模板制备二氧化硅反蛋白石模板。然后以此为二次模板，以酚醛树脂为碳源，以两亲性三嵌段聚醚F127为软模板制备三维有序介孔碳球，最后采用溶胶-凝胶法将ZnO纳米粒子与介孔碳球复合得到ZnO/OMCS复合材料。

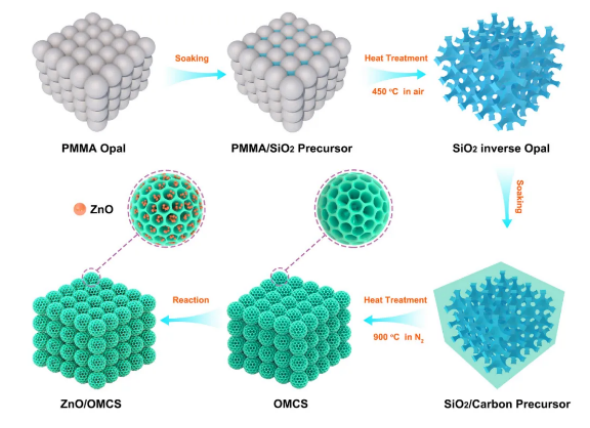

图1. ZnO/OMCS复合材料制备流程图。

2.ZnO/OMCS复合材料的纳微结构

图2为模板和复合材料的SEM图。从图2c中可以看出OMCS具有三维有序阵列结构，很好的复制了PMMA胶体晶体模板的蛋白石结构(图2a)。从图2d-f中可以看出通过溶胶凝胶法将ZnO纳米粒子负载在OMCS上不会破坏OMCS的三维有序结构。

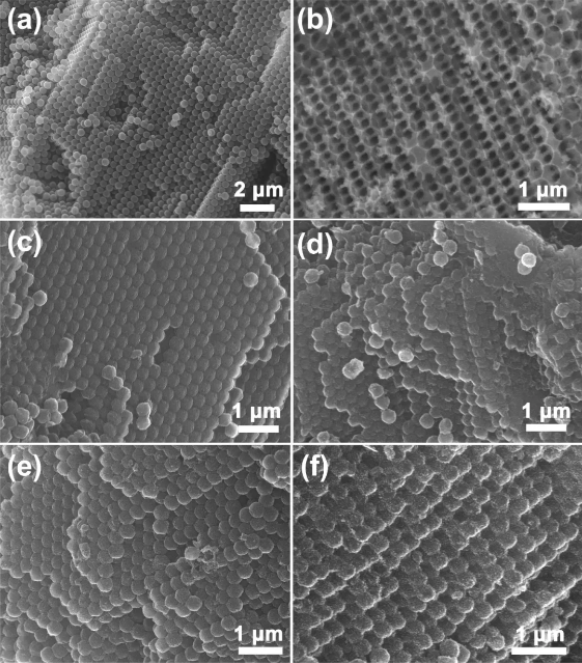

图2. (a) PMMA模板的SEM图；(b) 二氧化硅反蛋白石模板的SEM图；(c) 三维有序介孔碳球的SEM图；(d-f) 不同氧化锌纳米粒子含量的ZnO/OMCS复合材料SEM图。

3.ZnO/OMCS复合材料的密度泛函计算

通过**性原理计算研究了ZnO/OMCS的结构。计算出的电子密度差图如图3所示。结果表明，ZnO和C的电荷密度不同，并且ZnO对C表面的电荷分布有影响，少量电子从C原子转移到ZnO中的O原子。这种ZnO/C界面的电子迁移在电磁场作用下会更加**，**提升界面极化等对电磁波能量的损耗。

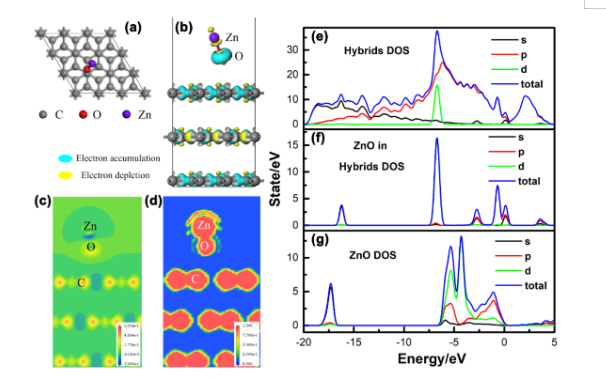

图3. ZnO/ OMCS的仿真结果。(a) 松弛后的石墨/ ZnO结构的俯视图；(b) 电荷密度差的侧视图；沿(011)平面的(c) 电荷密度差和(d) 电子局部化的剖视图。(e) C/ ZnO复合结构，(f) ZnO杂化，(g) 纯ZnO分子的DOS计算结果。

4.ZnO/OMCS复合材料的电磁波吸收性能

从图3可以看出ZnO/OMCS复合材料具有良好的电磁波吸收特性，当氧化锌纳米粒子含量为30%时ZnO/OMCS复合材料**反射损耗值达到-39.3 dB。并且可以通过改变复合材料中的ZnO纳米粒子的含量调节复合材料的吸收效能和**吸收频宽。

图3. 不同ZnO含量的ZnO/OMCS复合材料的电磁反射损耗图。(a, b) ZnO/OMCS-20；(c, d) ZnO/OMCS-30；(e, f) ZnO/OMCS-40。

5.ZnO/OMCS复合材料电磁波损耗和吸收机理分析

ZnO/OMCS复合材料的电磁波吸收机理可归因于以下几点：1. 碳基的三维有序介孔碳球为实现阻抗匹配提供了丰富的固-气界面。2. 三维有序多孔结构可以提高电磁波的传导损耗、多次反射和散射损耗。3. **性原理计算结果表明，**ZnO纳米颗粒的均匀分布有利于极化界面的形成，ZnO晶体中氧空位引起的缺陷偶极子促进了极化损耗。同时，ZnO纳米粒子在多孔结构中得到**的分离和分布，有利于形成更致密的介质耦合网络，提高介电损耗能力。而且，高载量的纳米粒子增加了复合材料中的活性中心数目，有利于散射损耗。

为进一步验证该吸波复合材料对电磁波的吸收和**效果，将ZnO/OMCS-30涂覆在具有沟槽结构的金属板上，对结构相应的雷达散射截面(RCS)缩减效果进行了仿真研究(图5)。研究结果表明，ZnO/OMCS纳米复合材料具有良好的吸波性能，能****金属沟槽结构的强电磁散射。

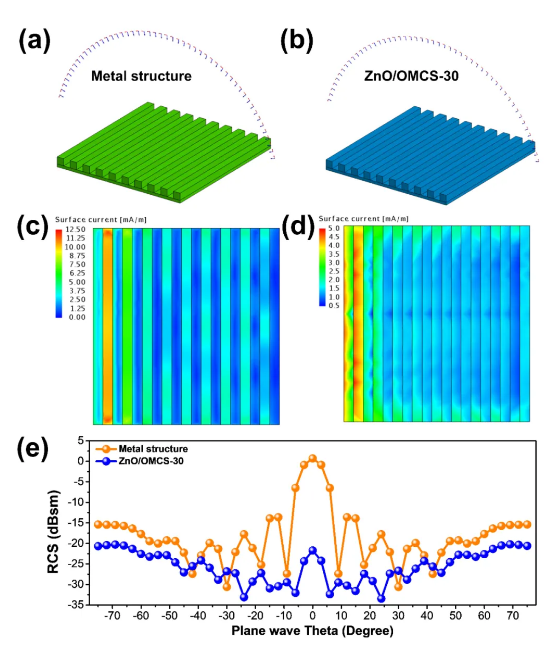

图5. 矩形金属板和含ZnO/OMCS涂层矩形金属板的RCS仿真结果。(a, b) 为金属板和ZnO/OMCS-30涂层金属板的模型；(c, d) 相应的模拟电流分布云图；(e)金属结构和ZnO/OMCS涂层金属结构的RCS值。

1.制备的**氧化锌纳米粒子修饰的三维有序介孔碳球复合材料具有良好的电磁波吸收能力。

2.纳米氧化锌/碳复合材料的电磁波吸收性能可以通过改变纳米氧化锌的含量来调节。

3.通过对复杂沟槽结构的雷达散射截面进行电磁模拟，证明了该碳基纳米复合材料的良好的电磁波吸收性能。

西安齐岳生物科技有限公司可以提供的无机纳米材料主要包括有各种形状的纳米金，磁性纳米颗粒，二氧化硅纳米颗粒，介孔硅纳米颗粒，各种纳米颗粒的核壳复合产品，石墨烯和碳纳米管，定制的种类包括和各种有机大分子和小分子偶联，包括多肽，多糖，蛋白以及其他分子。

相关定制列表：

LLDPE/ZnO纳米复合材料

TiO2/ZnO 复合材料

石墨烯-氧化锌复合材料(GZO)

氧化锌/活性炭复合材料(ZnO/AC)

三维花状复合材料Fe3O4-ZnO

ZnO/壳聚糖复合材料

Zn^2+/CS复合膜上生长了氧化锌(ZnO)

聚合物-氧化锌纳米复合材料

不同形貌聚苯胺/氧化锌复合材料

纳米ZnO/PP及ZnO/CaCO3/PP复合材料

ZnO纳米棒及RGO/ZnO纳米棒复合材料

聚乙烯醇/淀粉/ZnO纳米复合材料

PP/氧化锌导热复合材料

花状ZnO-CHIT复合材料

核-壳结构ZnO/TiO2复合材料

ZnO/SnO复合材料

薄片状C(60)/ZnO纳米复合材料

ZnO/石墨烯复合材料

ZnO/TiO2复合材料

Au纳米粒子负载的ZnO空心球复合材料

CuS/ZnO纳米复合材料

二氧化钛/氧化锌纳米复合材料

TiO2/ZnO/凹土复合材料

纳米二氧化钛(TiO2)修饰纳米氧化锌(ZnO)纳米片

ZnO负载SnO<em>2</em>复合材料

聚氧乙烯-纳米氧化锌复合材料（(PEO)LiClO/n-ZnO）

碳纳米纤维(CNFs)与氧化锌(ZnO)复合材料

ZnO-CNTs纳米复合材料

T-ZnO晶须改性高分子复合材料

ZnO/CoFe2O4复合材料

碳纳米管MWNT-纳米ZnO改性环氧复合材料

纳米ZnO的SiO2基复合材料

掺铝氧化锌(znO:Al,ZAO)纳米材料

ZnO/MgO/环氧树脂基复合材料

ZnTe/ZnO类球状复合材料

多孔复合材料HAPw/n-ZnO

银负载氧化锌复合材料Ag@ZnO

Li, Co共掺杂ZnO纳米颗粒

叶酸修饰Gd3+/Yb3+掺杂ZnO纳米粒子

SiO2基质中的ZnO纳米粒子

巯基丙酸分子对CdSe核壳量子点和ZnO纳米粒子薄膜

**ZnO纳米薄膜

具有**光致变色性能的WO3/ZnO纳米粒子

多形态ZnO纳米粒子

Zn纳米粒子/ZnO纳米棒

Si衬底上生长了颗粒分布均匀、致密的纳米ZnO薄膜

ZnO纳米颗粒(ZnO-NPs)

粒度分布均匀、分散性好的氧化锌纳米颗粒

Zn/ZnO纳米颗粒

Cu掺杂ZnO基稀磁半导体

Al掺杂ZnO纳米颗粒

Al掺杂ZnO(Al-ZnO)纳米粉体

花瓣状和海胆状ZnO纳米粒子

Sb2S3纳米粒子修饰ZnO纳米片

柔性有序ZnO纳米棒/TiO2纳米粒子复合薄膜

基于钛片载Pt纳米颗粒修饰的ZnO纳米管

Eu3+掺杂的ZnO纳米粒子

在蓝宝石衬底上生长的ZnO纳米线阵列

多功能ZnO-Gd-DOX复合纳米平台

聚乙二醇辅助电沉积ZnO纳米棒

ZnO:Ag纳米棒

石墨烯包裹的氧化锌纳米棒

ITO衬底上制备了ZnO纳米棒阵列

ZnO纳米棒/CdS量子点

金(Au)表面修饰ZnO纳米棒

银(Ag)表面修饰ZnO纳米棒

铜（Cu）表面修饰ZnO纳米棒

铁（Fe）表面修饰ZnO纳米棒

ZnSe修饰ZnO纳米棒阵列

不锈钢网基底上制备ZnO纳米棒阵列

ZnO纳米棒上包覆C

p型掺杂ZnO纳米棒

TiO2-ZnO纳米棒

ZnO纳米棒/CNTs复合材料

以上内容来自齐岳小编zzj 2021.5.10
