聚苯胺-MnFe类普鲁士蓝PB复合材料的超电容性能

  金属有机骨架材料(MOFs)因其独特的框架结构以及由此带来的高孔隙率、高比表面积、大孔径1，在储能领域引起了越来越多的关注。MOFs**次用作超级电容器电极材料进行测试。在1 mol/L LiOH水电解质中，测得Co-MOFs材料的比电容为206.76 F/g。近年伴随着钠离子电池研究兴起，普鲁士蓝类似物(PBA)引发了大量关注。这是一类**的 MOFs材料，其拥有立方晶系以及开放式框架结构。独特的空心微纳米结构可以增大电极/电解质接触面积，为电化学反应提供更多的活性位点。该结构也提供了快速的电子/离子传输通道,加快反应速率。空隙部分能够缓解反应中因离子嵌入脱出引起的结构应变，增强循环稳定性。

PANI-MnHCF复合材料的制备与表征

  实验所需的MnO2NR通过无模板的简单回流法制备。先将6 mmol MnCI4· 4H2O溶解于150 mL去离子水中，记为溶液①，将4 mmolKMnO4和一定量的K2Cr2O7( K2Cr2O7-/KMnO4质量比为1∶10)溶解于150 mL去离子水中，并记作溶液②。然后将溶液②缓慢滴加至溶液①中，立即出现棕色沉淀，将反应混合物加热并回流3 h。待自然冷却至室温后，收集产物并过滤、洗涤，最后将其置于烘箱中 60 ℃下干燥4 h以上，制得MnO2NR。

  PANI-MnHCF复合材料的制备可在室温下完成。先称取0.3 mmol MnO2NR和0.2 mmolK3[ Fe ( CN)6],并加 10 mL H2O混合，超声处理1.5 min使MnO2均匀分散后，得到悬浮液记作③并搅拌。用移液管量取2 mL 1 mol/L的H3PO4溶液并稀释至20 mL，而后用专用针管抽取0.6 mmol苯胺(约54 uL)添加至上述稀释后的H3PO4溶液中混合搅拌,记为溶液④。待苯胺全部溶解后，将溶液④倒入悬浮液③中，继续搅拌4 h。反应结束后收集产物并过滤、洗涤、干燥，记为样品 PMn-1。保持其他条件不变，仅将苯胺的物质的量变为0.9,1.2和 1.5 mmol(体积约为82，112，137 uL)，并将制得的样品分别记作 PMn-2，PMn-3，PMn-4。

材料的形成机理

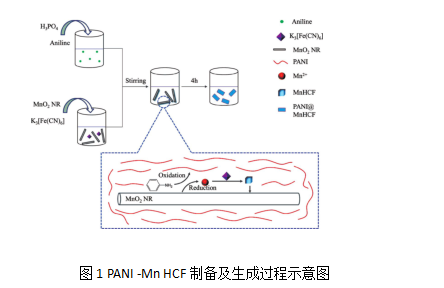

  图1是复合材料 PANI-MnHCF的制备及形成过程。MnO2在引导苯胺聚合过程中，自身被还原并逐渐在表面释放Mn2+，其与K3 [ Fe( CN)6]反应生成MnHCF并沉积在MnO2 NR表面。随着反应持续进行，MnO2NR不断消耗，并伴随 MnHCF立方晶体不断在其表面生成。**MnO2NR芯材耗尽消失，持续生成的MnHCF堆集成规则的块状结构，并在外层有PANI 包覆。MnO2不仅作为苯胺聚合的氧化剂，而且成为Mn源为MnHCF的生成提供 Mn2+。

西安齐岳生物科技有限公司提供各种多孔材料、石墨烯、钙钛矿、量子点、纳米颗粒、空穴传输材料、纳米晶、化学试剂、光电化学品、有机光电和半导体材料、材料中间体、酶制剂、酶底物、定制类纳米管、定制氮化物、普鲁士蓝定制等一系列产品。

齐岳供应定制产品：

氧化石墨烯/普鲁士蓝-钯/聚吡咯纳米复合材料

氧化石墨烯/普鲁士蓝纳米颗粒复合材料

氧化石墨烯/普鲁士蓝-壳聚糖纳米复合物

氧化石墨烯/普鲁士蓝/氨基苝四甲酸纳米复合物

氧化石墨烯/普鲁士蓝/氨基苝四甲酸复合物(GO/PB/PTC-NH2)

氧化石墨烯(RGO)/普鲁士蓝复合材料(RGOPC)

锌掺杂的普鲁士蓝纳米颗粒

微/纳米多孔普鲁士蓝/金复合材料

透明质酸修饰的普鲁士蓝纳米粒子

铜镍钴多金属普鲁士蓝类化合物

碳纳米管-离子液体/聚苯胺-普鲁士蓝-普鲁士蓝氧化酶复合材料

碳纳米管/普鲁士蓝(MWCNTs/PB)纳米复合材料

水凝胶基普鲁士蓝纳米复合材料

水滑石负载了普鲁士蓝的复合纳米材料

双金属普鲁士蓝类似物(PBA)

双金属PBA普鲁士蓝纳米复合材料

石墨烯-普鲁士蓝-金纳米(rGO/PB/AuNPs)复合材料

石墨烯/亚甲基蓝/普鲁士蓝复合膜

石墨烯/普鲁士蓝类配合物复合气凝胶

石墨烯/普鲁士蓝/壳聚糖复合薄膜

三维有序多孔碳/普鲁士蓝纳米复合材料

三维石墨烯复合普鲁士蓝材料

三维石墨烯/普鲁士蓝(rGO/PB)

氰根桥联稀土-六氰合铁(钴)杂化型普鲁士蓝类配合物

氰根桥联双核普鲁士蓝配合物

氰根桥联的杂化型普鲁士蓝类配合物

嵌段共聚物/普鲁土蓝纳米复合材料

普鲁士蓝-氧化石墨烯复合薄膜

普鲁士蓝衍生的FeOOH/生物质秸秆复合材料

普鲁士蓝修饰的氧化铁纳米粒子

普鲁士蓝修饰的铁蛋白纳米颗粒

普鲁士蓝修饰玻碳电极

普鲁士蓝铁基合金纳米复合材料空心球纳米复合材料

普鲁士蓝纳米立方体-石墨烯复合材料

普鲁士蓝纳米立方体/氮掺杂多孔碳复合材料(PB/NPC-600)

普鲁士蓝纳米空心橄榄

普鲁士蓝纳米颗粒(PBNPs)

普鲁士蓝纳米晶的石墨烯复合材料

普鲁士蓝粒子纳米复合材料

普鲁士蓝立方块/二硫化钼纳米复合材料

普鲁士蓝立方块(PBNC)/二硫化钼纳米复合材料

普鲁士蓝类配合物三元复合电极

普鲁士蓝类配合物Cu3[Fe(CN)6]2·11.6H2O

普鲁士蓝类配合物/碳复合材料

普鲁士蓝类配合物/铂/碳材料

普鲁士蓝类纳米配合物

普鲁士蓝-壳聚糖(PB-CS)膜

普鲁士蓝-聚多巴胺-纳米铂多层纳米复和材料

普鲁士蓝—聚-4-乙烯吡啶—碳纳米管(PB/P4VP-g-MWCNTs)复合物

普鲁士蓝-金纳米复合材料(PB-Au)

普鲁士蓝负载多孔陶瓷复合材料

普鲁士蓝—二氧化钛纳米管复合材料

普鲁士蓝-二氧化硅-石墨烯新型纳米材料

普鲁士蓝-多壁碳纳米管(PB-MWCNTs)

普鲁士蓝的纳米立方体

普鲁士蓝-铂(PB-Pt)复合材料

普鲁士蓝@二氧化锰纳米复合材料

普鲁士蓝/银纳米线

普鲁士蓝/氧化石墨复合材料(PB/GO)

普鲁士蓝/氧化锆复合材料

普鲁士蓝/碳微球/聚吡咯复合电极材料

普鲁士蓝/碳纳米管海绵

普鲁士蓝/石墨烯纳米复合材料

普鲁士蓝/石墨烯/碳纤维复合材料(PB/GN/CFs)

普鲁士蓝/石墨烯/硫复合材料

普鲁士蓝/壳聚糖/碳纳米管复合材料

普鲁士蓝/还原氧化石墨烯复合材料

普鲁士蓝/硅纳米线

普鲁士蓝/二氧化锰纳米复合材料(PB-MnO_2@PDA@Ce6)

普鲁士蓝/PDDA-石墨烯复合膜

普鲁士蓝/N-掺杂碳纳米复合材料

普鲁士蓝(PB)纳米催化剂颗粒

普鲁士蓝(PB)-多壁碳纳米管复合材料(MWCNTs)

普鲁士蓝– 碳纳米管– 纳米金复合物(PB–CNTs–CNPs)

纳米铜基和普鲁士蓝功能碳纤维复合材料

zl 05.17
