本文涉及-种二硫化钼/金纳米棒复合材料的制备方法,所述方法为:依靠静电作用,将呈
负电性的二硫化钼纳米片和呈正电性的金纳米棒复合,得到二硫化钼/金纳米棒复合材料。本文提供的二硫化钼/金纳米棒复合材料具有较好的光热转化性能;其制备方法简单易操作,设备要求低;制备得到的复合材料的杂质含量少,产量高,且在二硫化钼片层结构上,金纳米棒的结合密度较大。
本**提供的二硫化钼纳米复合材料,即二硫化钼/金纳米棒复合材料的制备方法包括如下步骤:
一、呈负电位的二硫化钼纳米片的制备
(1)称取500mg二硫化钼粉末(99% )置于10mL干燥的圆底烧瓶中,通入氮气,加入5mL 1. 6mol/L分散在己烷中的正丁基锂,室温下反应48h;
(2) 反应结束后,加入己烷,稀释反应溶液,离心10min ;用己烷分散下层沉淀,反复离心2次;
(3)取下层沉淀分散在水溶液中,超声至无气泡产生;离心10min,去掉下层,取上清液,用透析膜透析48h,得到二硫化钼纳米片水溶液;
二、呈正电位的金纳米棒的制备
(1)取197μL0. 05mol/L的氯金酸溶液,加入到0.1mol/L的十六烷基三甲基溴化铵(CTAB)的水溶液中室温下搅拌均匀,加入30μL 4mmol/L 的硝酸银溶液,搅拌均匀后加入70μL 111. 7mmol/L的抗坏血酸溶液,溶液无颜色后停止搅拌;
(2)向步骤(1)的溶液中迅速加入15μL 0.01mol/L的硼氢化钠溶液,室温静置3h反应;之后离心15min后取下层,反复3次,将下层沉淀物分散在去离子水中,得到金纳米棒水溶液。
三、二硫化钼/金纳米棒纳米复合材料的制备
(1)呈负电性的二硫化钼纳米片和呈正电性的金纳米棒的复合
(2)将10mg巯基聚乙二醇加入到10mL二硫化钼水溶液中,室温下反应24h ;在二硫化钼反应溶液中加入10mL金纳米棒水溶液,混合24h得反应液;之后在反应液中继续加入5mg巯基聚乙二醇(5000), 反应24h ;
(3)反应完毕,离心10min后,取下层沉淀用去离子水分散,得到二硫化钼/金纳米棒纳米复合材料。
图1为实施例1制备得到的二硫化钼/金纳米棒复合材料的TEM图;
图2为二硫化钼、金纳米棒和二硫化钼/金纳米棒复合材料的电动电位分析图;

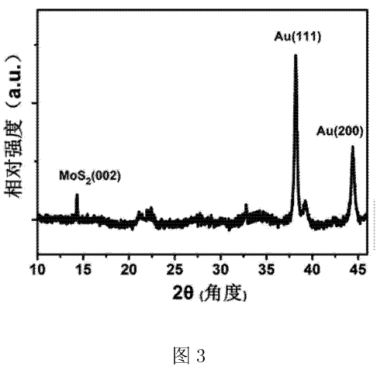

图3为实施例1得到的二硫化钼/金纳米棒复合材料的X-射线衍射图;
图4为实施例1得到的二硫化钼/金纳米棒复合材料的EDS能谱图;
图5为实施例1得到的二硫化钼/金纳米棒复合材料的光热转换测试结果。
多孔型PVA/tetra-ZnO(聚乙烯醇/四针状氧化锌)复合材料
(PDMDAAC-AGE-MAA),进而与纳米ZnO复合材料
