聚乳酸纳米纤维是一种新型的人工合成高分子,其良好的生物相容性和生物降解性使得聚乳酸在生物上获得丰富的应用，将聚乳酸-二氯甲烷(DCM)溶液与海泡石-去离子水-乙醇溶液按定比例混合后进行静电纺丝，制备了直径约为2um的多孔结构纳米纤维，通过对聚乳酸-聚乙交酯共聚物(PLGA)制备的电纺纤维进行研究，所制行的PLGA电纺纤维孔隙率高，我们等将聚乳酸与定比例的 PLGA、聚乳酸-聚乙一醇-聚乳酸三嵌段共聚物共混后进行静电纺丝，制备的组织工程支架的降解速率较快(7周后质量下降约65%);共混物的亲水性能提高了约50%。 我们用无定形的PDLA和半结晶的PLLA静电纺丝法制备了可生物吸收的无纺布纳米纤维膜，发现溶液浓度和盐的加入对纤维直径影响比较明显。
聚乳酸纳米纤维膜的制备方法
SS-2535H型静电纺丝装置制备纳米纤维膜纺丝液制备，以聚乳酸切片为纺丝溶质，以DCM和DMF(体积比为8: 2)的混合液为纺丝溶剂，配制溶液，室温磁力搅拌6h,分别配制质量分数为10%的PLA纺丝液备用。将配置好的溶液倒入50mL注射器中,连接高压电源的正极，金属接收滚简连接负极。，调节溶液推进速度为0.1mm/min，调节正电压为12KV，负高压2KV，喷射距离15cm。液滴在静电力作用下在喷针形成Taylor锥形成射流和纤维。纺丝时间为8~10h后制得聚乳酸纤维膜。
聚乳酸纳米纤维膜的结构表征

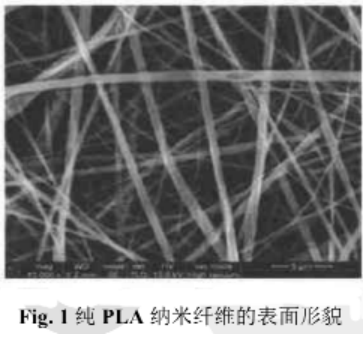

扫描电子显微镜广泛应用于对静电纺纤维表面形貌的观察。在实际的应用中能够**地反映具有不同表面形貌的静电纺纤维，包括光滑表面、 珠串结构、带状结构和粗糙表面等。扫描电子显微镜的试样制备可分为两种:对于导电性良好的试样，可以直接用于电镜观察且能够保持其原始形貌;对于不导电或导电性差的试样，则需要对试样表而进行喷金或喷碳处理后才能够用于电镜观察。在具体实验中，当要对试样进行高放大倍数和高分辨率观察时，需要喷金或碳厚度在10nm，而一-般情况下厚度在10~30nm范围为宜。扫描电镜观察聚乳酸纳米纤维在不同质量分数下的纤维形貌(见Fig1)，结果表明纤维形貌较佳的溶质质量分数为10%。

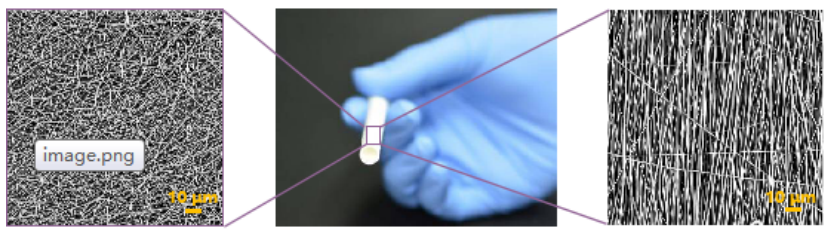

西安齐岳生物供应PLA聚乳酸纳米纤维膜、PCL聚己内酯纳米纤维膜、PLGA聚乳酸-羟基乙酸共聚物纳米纤维膜、PVA聚乙烯醇纳米纤维膜等等产品
温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于人体和其他商业用途
齐岳微信公众号
官方微信
库存查询
