UiO-66(Zr)的各种检测图谱,基本性质对比表
英文名称:Zirconium 1,4-dicarboxybenzene MOF (UiO-66)
中文名称:锆 1,4-羧基苯MOF(UiO-66)
纯度规格:BET比表面积1000-1600 m2/g,
粒径:不规则微晶体
包装:500 mg、2 g、5 g
UiO-66(Zr)是由无机金属单元Zr6O4(OH)4与十二个对苯二甲酸配体形成,具有四面体和八面体两种孔笼的金属有机骨架材料。由于Zr-O间作用力非常强,UiO-66(Zr)材料具有较好的水稳定性和热稳定性,在pH=1-11溶液中结构可长期稳定保持,苯环碳与羧酸碳的键在540℃下才断裂。
UiO-66(Zr)传统的制备方法需加热条件,且合成过程中会使用大量有机溶剂,洗涤和活化过程繁琐,生产成本高且放大困难。
对金属有机骨架材料的传统合成方法进行改造,实现在温和条件下制备UiO-66(Zr) ,并可放大生产,产品骨架缺陷比例更大,吸附能力更强。
优化与传统工艺生产的UiO-66(Zr)基本性质对比表
传统方法合成 | 优化方法合成 | |

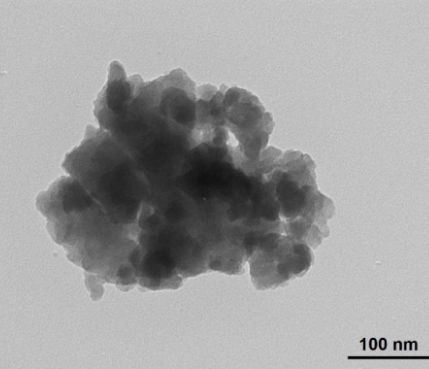

TEM形貌及晶体尺寸 | ||
氮气吸附曲线 | ||

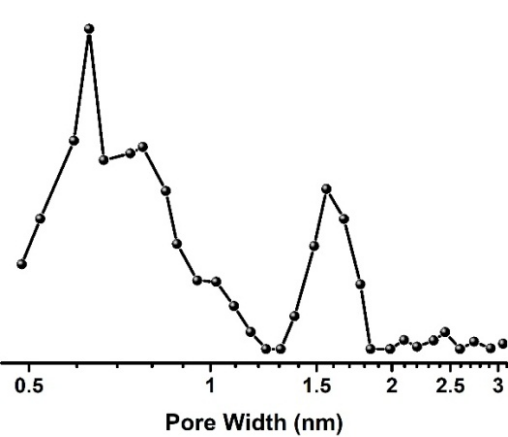

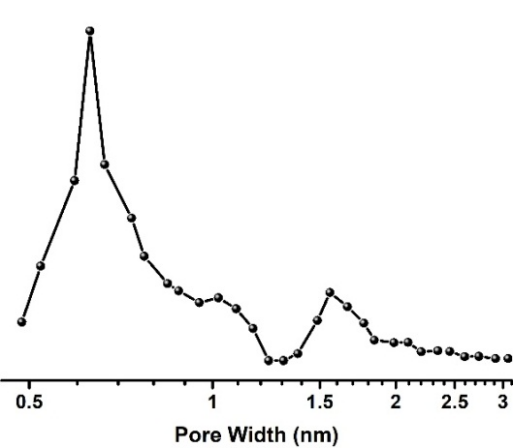

孔径分布曲线 |
应用
(1) 储能(氢气、甲烷)1、二氧化碳存储、气体分离、**负载4;
(2) 水净化处理:吸附重金属(铬、砷、锑等)2-3、氟、磷酸根等;
常用吸附剂和其他MOFs材料的除氟性能对比表5-12
吸附剂 | 吸附容量(wt%) |
骨炭 | 0.54 |
颗粒氢氧化铁 | 0.59 |
松木生物炭 | 0.77 |
壳聚糖-氧化铝复合物 | 0.82 |
铝改性羟基磷灰石 | 3.26 |
铁改性二氧化钛 | 5.32 |
氧化锆 | 3.83 |
UiO-66(Zr) | 4.49 |
优化后UiO-66(Zr) | 7.40 |
吸附剂 | 吸附容量(wt%) |
MIL-53(Fe) | 1.69 |
MIL-53(Cr) | 1.03 |
CAU-6 | 2.42 |
UIO-66(Hf) | 3.33 |
ZIF-7 | 0.26 |
ZIF-8 | 0.09 |
ZIF-9 | 0.17 |
UiO-66(Zr) | 4.49 |
优化后UiO-66(Zr) | 7.40 |
与“某市售国际除砷产品”的性能对比表
TJ-UiO-66(Zr) | 某市售国际除砷产品 | |
比表面积m2/g | 1300 | 149.69 |
投加量g/L | 0.1 | 1.1 |
五价砷吸附容wt% | 10.1 | 1.1 |
小编zhn202109.15
