纳米花（Nanoflower）在化学中是指某元素的化合物，从微观观点形成了花或者有些情况形成了树，称为纳米花束或纳米树。这些形成物的长度和厚度都在纳米范围，因此只能用电子显微镜观察。

本文介绍一种新型的表面官能化的N，S掺杂的CQDs（N，S-CQDs），该工艺以L-半胱氨酸为碳源，乙二醇为钝化剂，通过水热处理合成。此外，通过一锅水热法将N，S-CQDs嵌入ZnO纳米花中，从而可控地合成三维（3D）异质结构纳米花。

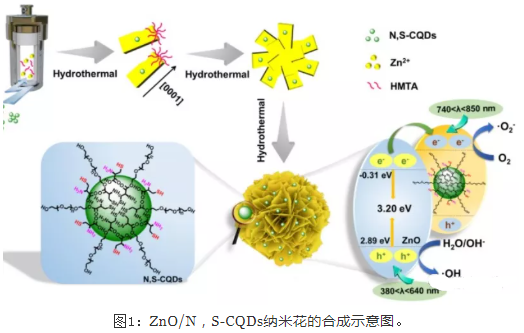

如图1所示：将Zn（NO3）2·6H2O完全溶解在75 mL去离子水中，然后将0.315 g HMTA滴入上述溶液中并完全溶解。将另外的0.9 g NaOH溶解在37.5 mL的去离子水中，然后逐滴添加到所制备的混合物中。然后，将透析处理后的N，S-CQD以不同的ZnO质量比添加到混合物中。将所得溶液在室温（25℃）下以550 rpm的速度剧烈搅拌10分钟，然后转移到高压釜中，并在100℃下保持12小时。离心洗涤干燥即得到ZnO/N，S-CQDs纳米花。

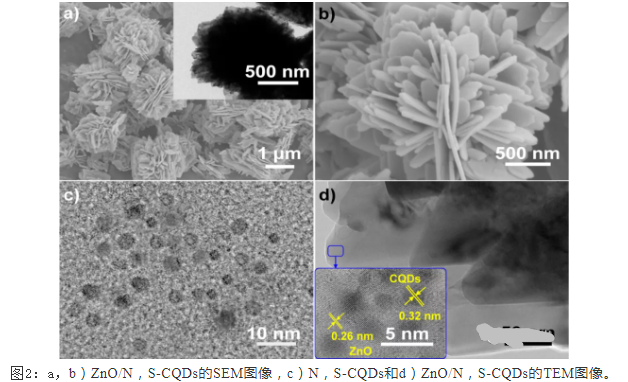

如图2a所示，ZnO/N，S-CQD的平均直径为1.62μm，并且显示出由平均厚度为38.67 nm的纳米片组成的花状构造。此外，N，S-CQD的大小为3–5 nm（图1c）。图1 d的TEM图像显示出了晶面间距为0.32 nm的CQD以及0.26 nm的ZnO，这证明了N，S-CQD被嵌入到了ZnO纳米花中。

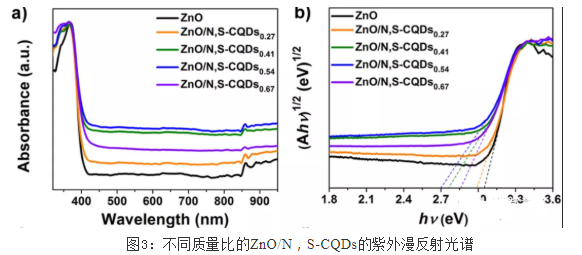

N，S-CQDs的引入对ZnO催化剂改变较大的就是催化剂的光吸收能力，如图3所示，ZnO的吸收范围主要在400 nm以下的紫外区域，而ZnO/N，S-CQDs复合材料的光吸收范围随着N，S-CQDs的增加而整体。可以明显地看出，N，S-CQDs的引入将ZnO的光吸收范围扩展到可见光区域以及近红外光区域，这将大大的催化剂的光催化效率。

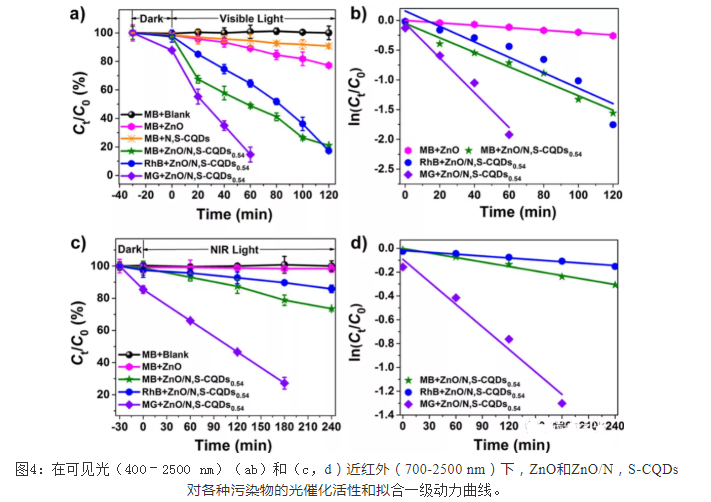

通过对MB，RhB和MG的降解来评价所得催化剂的光催化活性，如图4所示，相对于ZnO，在引入了N，S-CQD之后，催化剂的催化效率得到了，并且在近红外区域也有较强的光催化活性。

总之，通过一锅水热法成功地合成了一种新的3D ZnO/N，S-CQDs纳米花，相比于ZnO，ZnO/N，S-CQDs在可见光区域以及近红外区域展现出良好的光催化活性。

西安齐岳生物科技有限公司将从零维/一维/二维/三维四个分类来提供几十个产品分类和几千种纳米材料产品，材料的材质包含金属纳米材料和非金属纳米材料以及他们的氧化物或碳化物及复合定制材料等等，产品粒径从5纳米-2000纳米均可选择。

葡聚糖修饰金纳米团簇AuNCs-Dex

壳聚糖修饰金纳米团簇AuNCs-CS

DBCO修饰金纳米团簇

叶酸修饰金纳米团簇AuNCs-PEG-Folate

炔基修饰金纳米团簇颗粒AuNCs-PEG-Alkyne

多肽修饰金纳米团簇发光材料

氨基功能化金纳米团簇

卵清蛋白修饰金纳米团簇OVA-AuNCs

多聚赖氨酸修饰的四氧化三铁磁性纳米颗粒(PLL@Fe3O4)|

羧基化四氧化三铁磁性纳米颗粒(DMSA@Fe3O4)DMSA coated Fe3O4 nanoparticles,

油酸修饰的四氧化三铁磁性纳米颗粒(OA@Fe3O4),OA coated Fe3O4 nanoparticles

磁性聚苯乙烯纳米球

PEG化四氧化三铁磁性纳米颗粒(羧基末端)

PEG化四氧化三铁磁性纳米颗粒(甲氧基末端)

聚合物修饰的二氧化硅纳米颗粒(Polymer-SiO2-Particles)

巯基修饰的二氧化硅纳米颗粒(SH-SiO2-Particles)

异硫氰酸荧光素修饰的二氧化硅纳米颗粒(fluorescein isothiocyanate-SiO2-Particles)

醛基修饰的二氧化硅纳米颗粒(CHO-SiO2-Particles)

纳米铁镍合金粉

纳米铜锌合金粉

纳米铜镍合金粉

纳米铜锡合金粉

磷酸钒钠(NVP)钠离子电池正极材料

钛酸锂,CAS:12031-82-2

钛酸锂(Li4Ti5O12),CAS:12031-95-7

锡铋共晶粉末

钽钨合金TaW合金

铁镝铁TbDyFe Terfenol-D

镍硅硼合金靶材 NiSiB金属靶材

铝铬铌硅钛钒合金 AlCrNbSiTi金属靶材

黑磷纳米片粉末,7723-14-0粉末,高纯,99.999%

温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于人体和其他商业用途axc
