三层同轴结构pd@au@pt纳米线是一种是直径为5.2nm的pd纳米线，在pd纳米线上附着厚度为1nm的au元素作为夹层，0.8nm的pt元素包裹在外层作为外壳。

上述三层同轴结构pd@au@pt纳米线的制备方法：

(1)制备pd@au二层同轴结构纳米线：

步骤一、按每10ml乙二醇溶液加入1～3mg的pd纳米线粉末的比例，将直径为5.2nm的pd纳米线粉末均匀分散在乙二醇溶液中，再将分散好的溶液放入容器中，在40～75℃温度下进行磁力搅拌10～40min，搅拌速率控制在170～250r/min，

步骤二、随后按氯金酸溶液与上述混合溶液的体积比1～3：10的比例，以0.5～3ml/h的注射速度将浓度为3～10mm的氯金酸溶液缓慢滴加到容器中，继续在40～75℃温度下加热搅拌8～14h，

步骤三、而后将加热完毕的混合溶液经过5000～9000r/min的离心处理20分钟，并用乙醇清洗两次，随后在70℃的鼓风干燥箱里烘干，得到的二层同轴结构pd@au纳米线粉末；

图1Pd纳米线的TEM图(a) (b)、HRTEM图(c)。

(2)制备三层同轴结构pd@au@pt纳米线：

步骤一、按每10ml乙二醇溶液加入4.53～73mgpd@au纳米线粉末、抗坏血酸粉末和溴化钾粉末混合物的比例，将制备的pd@au纳米线粉末、抗坏血酸粉末、溴化钾粉末均匀溶解在乙二醇溶液中，再将混合液放入容器，在45～85℃温度下进行磁力搅拌25～40min，搅拌速率控制在170～250r/min，

步骤二、随后按混合溶液与氯铂酸溶液的体积比为0.056～0.075：1的比例，以0.5～4.5ml/h的注射速度将浓度为4.5～10mm的氯铂酸溶液缓慢滴加到容器中，继续在45～85℃的温度下加热搅拌8～12h，

步骤三、而后将加热完毕的混合液经过4000～8000r/min的离心处理15分钟，并用乙醇清洗两次，得到三层同轴结构pd@au@pt纳米线。

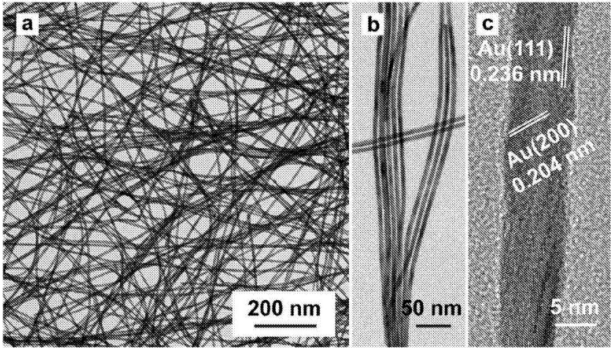

图2**超长二层同轴结构Pd@Au纳米线的TEM图(a)和HRTEM图(b) 。

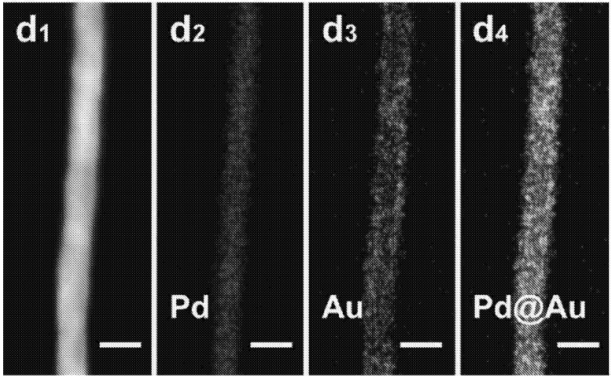

图3**超长二层同轴结构Pd@Au纳米线的HAADF-STEM图(al)、(a2 -a4)为二层同轴结构Pd@Au纳米线的元素分析图。

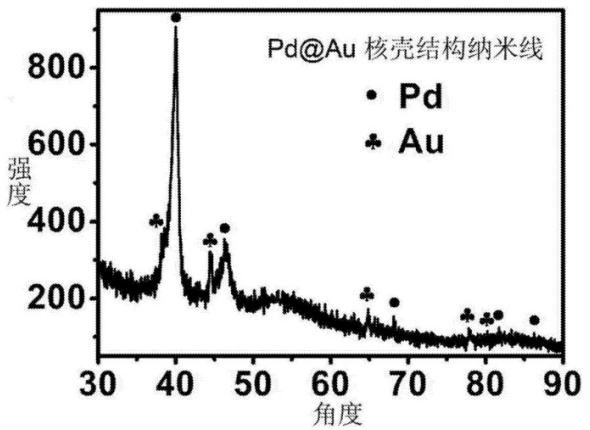

图4**超长二层同轴结构Pd@Au纳米线的EDS能谱图

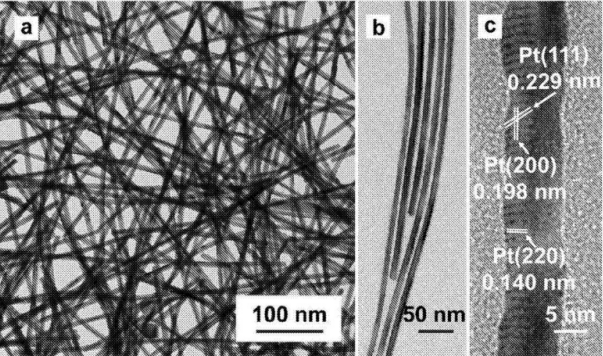

图5三层同轴结构Pd@Au@Pt纳米线TEM图(a)和HRTEM图(b)。

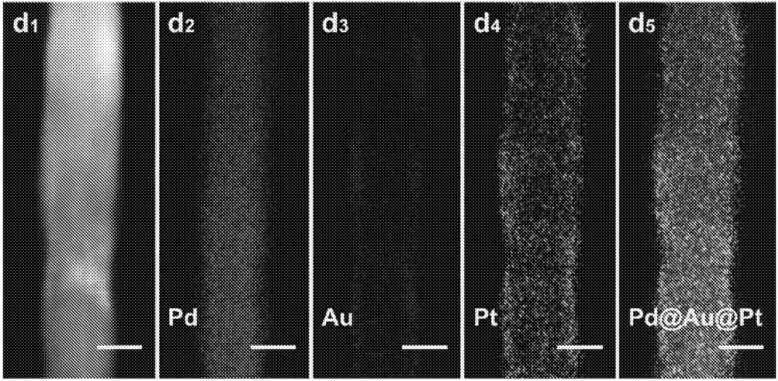

图6三层同轴结构Pd@Au@Pt纳米线HAADF-STEM图(a1) , (a2-a4)为三层同轴结构Pd@Au@Pt纳米线元素分析图。

与现有相比通过本文制备的Pd@Au@Pt纳米线具有如下优点:

1.制备出大量具有三层同轴结构Pd@Au@Pt纳米线,而现有的同轴核壳结构纳米线均为二层金属核壳结构。

2.可提高纳米材料的分散性、改善纳米材料易团聚。

3.Pt用量少,从而使三层同轴结构Pd@Au@Pt纳米线具有更高的催化性能,且的金元素夹层能使其催化稳定性得到很大提高。

西安齐岳生物提供基础和前沿定制的一维纳米材料，我们提供的材料包括有金属或碳基或氧化物的纳米管，纳米线或其他氧化物或碳化物以及氮化物的纳米管 纳米线 纳米纤维及其他一维结构纳米产品，我们将采用CVD法，汽-液-固（VLS）法、溶液-液-固相（SLS）发制备的一维纳米材料

•ZnS纳米线

 http://www.qiyuebio.com/product/49724

•SnO2纳米线

 http://www.qiyuebio.com/product/65680

•InP纳米线

 http://www.qiyuebio.com/product/65679

•GaSb纳米线

 http://www.qiyuebio.com/product/65678

•GaAs纳米线

 http://www.qiyuebio.com/product/65677

•CdTe纳米线

 http://www.qiyuebio.com/product/49718

•CdS-CdSe纳米线

 http://www.qiyuebio.com/product/65675

•ZnTe纳米线

 http://www.qiyuebio.com/product/49716

•ZnSe纳米线

 http://www.qiyuebio.com/product/49714

•InAS纳米线

 http://www.qiyuebio.com/product/65673

•CdSe纳米线

 http://www.qiyuebio.com/product/65672

温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，不能用于人体和其他商业用途axc
