近年来,热激发延迟荧光(TADF)材料成为了有机发光二极管(OLED)领域研究的热点。相比传统有机荧光和磷光材料,TADF材料能实现全有机最高**的理论内量子效率,具**率高、成本低廉且环保等优势,被称为第三代OLED材料。

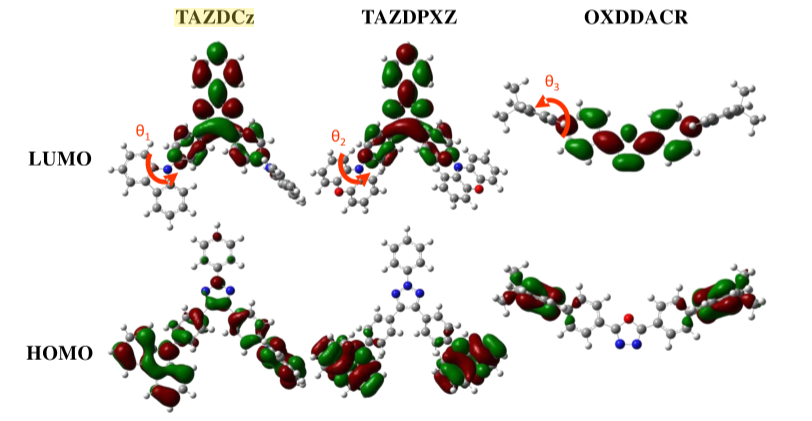

我们设计并合成了三个基于五元芳香含氮杂环受体的O LED材料。我们首次将1,2,3-三唑受体应用在TADF材料的研究中,并改进了合成4,5-二(4-溴苯基)-2-苯基-2H-1,2,3-三唑的和合成条件,很大程度上提高了中间产物的产率,获得了两个基于1,2,3-三唑的OLED材料TAZDCz和TAZDPXZ。

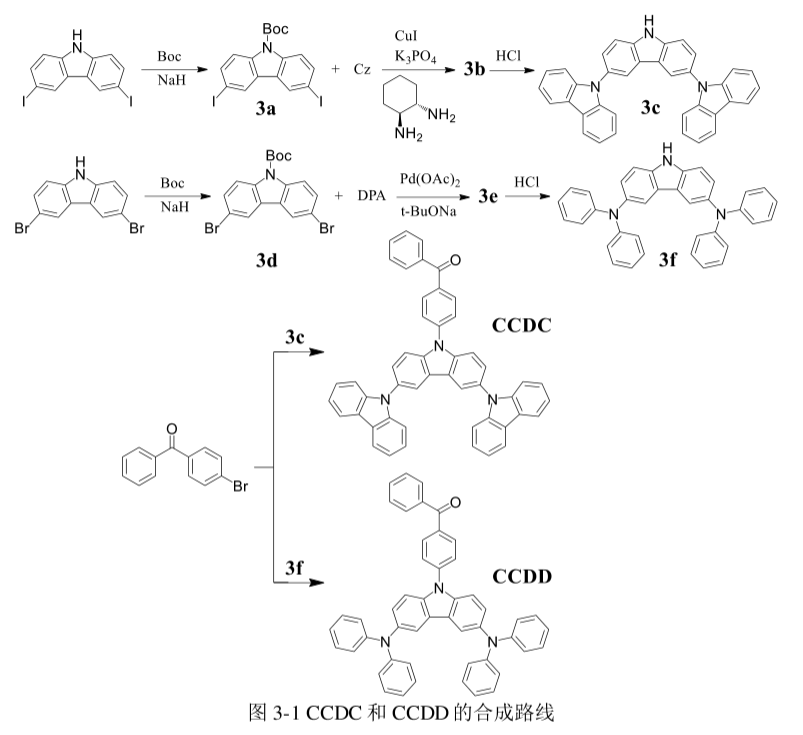

另外我们将恶二唑与两个二甲基吖啶相连,与预期一致地获得了蓝色发光TADF材料OXDDACR,并在器件中获得了21.6%的EQE。在第三章中,我们将咔唑与两个咔唑或二苯胺相连接,获得了两个树状结构的给体单元,并基于这两个给体单元与二苯甲酮相连,合成了两个D-A型的TADF材料CCDC和CCDD。

其中,TAZDPXZ经测试证实具有TADF特性。以TAZDPXZ作为发光体的蓝光器件获得了高达9.48%的外量子效率(EQE),这是目前所有基于三唑受体小分子材料的器件所获得**的表现。

这种基于咔唑或二苯胺的树状给体单元可以在理想的扭转角的情况下实现HOMO/LUMO的适度分离,既保障了材料具有较小的?,又能避免振子强度过低。以这两个材料制作的器件均表现出较佳的性能。

其中以CCDC为发光体的蓝光器件获得了高达15.9%的EQE,这是基于二苯甲酮的蓝光材料中所达到的EQE值。

此外,以CCDD为发光体的绿光器件表现出突出的综合性能,不仅实现了超过22%的EQE,而且,在CCDD掺杂比为30%的时候,启亮电压低至2.6 V,功率效率高达74.8 lm W-1。材料滚降也得到很好的控制,在1000 cd m-2的亮度下仍能保持着接近20%的EQE。两个材料**的综合性能可从其较短的延迟寿命体现出来,基于CCDC与CCDD的掺杂膜延迟寿命仅为12.6μs与10.2μs,较短的寿命反映了其迅速的反向系间窜越过程。

西安齐岳生物科技有限公司提供金属配合物，热激活延迟荧光(TADF)材料的定制合成

基于1,2,3-三唑的OLED材料TAZDCz和蓝光TAZDPXZ

蓝色发光TADF材料OXDDACR

D-A型的TADF材料CCDC和CCDD

具有蓝色发光的杂配位三环金属铱配合物M1-M3

(D-A-D)型蓝色荧光材料PDC-3-Cz

PDC-TPA

PDC-tBuDPA

给体-受体(D-A)型蓝色荧光材料PC-3-Cz

PC-TPA

PC-tBuDPA

D-A型荧光分子BP-SDPA

D-A-D型荧光分子BP-DDPA

深蓝色荧光分子AC-Ph-Cz

AC-Ph-tBuCz

AC-Ph-mCz

深蓝色荧光分子AC-3-Cz

AC-Py-Cz

AC-Py-tBuCz

产地：西安

纯度：99%

用途：仅用于科研

供应商：西安齐岳生物科技有限公司
