具有AIE和TADF性质的硼基发光材料(TB-3Cz,TB-P3Cz,TB-DACz)
科研人员设计合成了B/O掺杂的分子,证明了这种结构骨架具有TADF的潜在特性。随后又报道了B/N掺杂的多重共振TADF(MR-TADF)材料(Adv. Mater. 2016, 28, 2777),这种结构骨架能够**地分离HOMO和LUMO,表现出较小的ΔEST值,同时能够实现较高的色纯度。
2001年,香港科技大学唐本忠院士团队发现了六苯基噻咯(HPS)在固态或聚集状态下发光**变强的现象,这一现象被称为AIE(AggregationInduced Emission)效应。这为解决发光材料在聚集后发光性能衰退的问题提供了新的途径。虽然有一些关于具有AIE和TADF双重功能的发光材料的报道,但完美的兼具两者优点的高性能器件仍然有待研究。
针对这些问题,科研团队设计并合成了三个蓝色TADF发光材料TB-3Cz,TB-P3Cz,TB-DACz。通过在分子骨架中引入不同强度的给体基团,可以在蓝光区发射出从深蓝色到天蓝色的光,具有较高的色纯度,并且同时兼具AIE的特性。其中TB-3Cz,TB-P3Cz是所有报道的溶液加工非掺杂深蓝光TADF-OLED器件CIE y值接近0.1的分子。
作者以Hetakeyama等人设计的分子骨架为母体,依次引入不同强度的给电子基,合成了TB-3Cz,TB-P3Cz,TB-DACz。如图1所示,供体咔唑单元和受体TB单元之间约50°的扭转角**了分子轨道的重叠,其中HOMO主要位于给体咔唑单元上,而LUMO主要分布在TB单元上,**地实现了空间上的分离。ΔEST值足够小,能够实现激发三重态T1到激发单重态S1**的RISC过程。

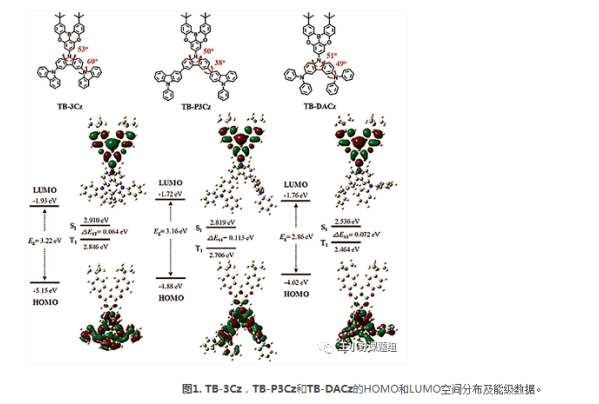

图1. TB-3Cz,TB-P3Cz和TB-DACz的HOMO和LUMO空间分布及能级数据。
此外本文所报道的三种材料均具有较好的稳定性。如图2所示,TB-3Cz、TB-P3Cz和TB-DACz的分解温度(Td)分别高达464、517和436 ℃,玻璃化温度(Tg)分别为272、271和197 ℃。

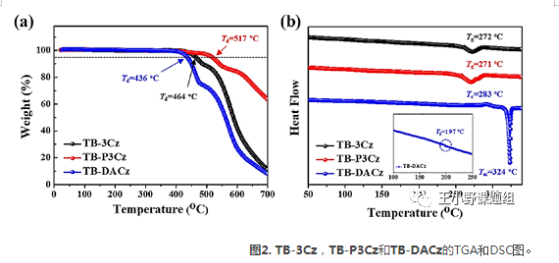

图2. TB-3Cz,TB-P3Cz和TB-DACz的TGA和DSC图。
光致发光(PL)光谱表明在薄膜状态下,TB-3Cz、TB-P3Cz和TB-DACz的发射波长覆盖深蓝色到天蓝色区域(433、460和494 nm)。与溶液状态相比,TB-3Cz和TB-P3Cz在薄膜状态下表现出一定程度的红移,而TB-DACz的光谱在这两种状态下没有差异,表明TB-3Cz和TB-P3Cz在薄膜态下具有相当大的分子间相互作用。此外三个分子显示出相对较小的半峰宽,有望提高OLED器件色纯度。同时瞬态荧光光谱证明了这些材料的TADF特性和出色的反向系间窜跃速率。

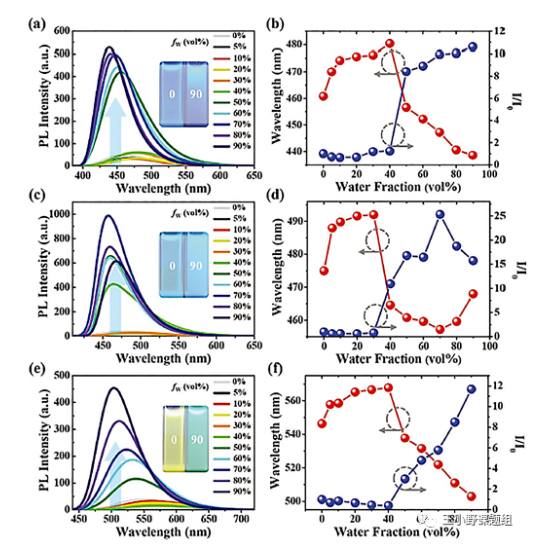

TB-3Cz、TB-P3Cz和TB-DACz同样具有聚集诱导发光(AIE)效应。实验结果如图4所示,在良溶剂THF中(含水量fw=0),化合物的荧光发射强度比较弱,随着fw增加到30-40%,三个分子的光致发光强度低于初始值。继续增加水含量,光致发光强度**增强(11-25倍)。由于水是这些化合物的不良溶剂,随着水的加入,分子聚集导致分子内旋转受到**,产生了AIE效应。发射波长(λmax)变化也表现出相似的趋势:λmax随着fw的增加而红移,出现AIE效应后发生蓝移。
西安齐岳生物科技有限公司提供金属配合物,热激活延迟荧光(TADF)材料,聚集诱导延迟荧光(AIDF)材料,聚集诱导发光AIE材料的定制合成
D-A-D型TADF分子DMAC-PN、PXZ-PN、PTZ-PN
呈TADF发光特性的oTE-DRZ,oPXT-DRZ,3oTE-DRZ
TADF分子PXZ-AQPy
红光PXZ-AQPhPy
MR-TADF分子BCz-BN
MR-TADF分子TCz-BN
天蓝色TADF发光体3Ph2CzCzBN和CS-2COOCH3
天蓝光TADF分子TCzDFTPPO和TtBCzDFTPPO
蓝光TADF分子ptBCzPO2TPTZ
黄光TADF材料(DACz-TAZTRZ)
MeCz-TAZTRZ,tBuCz-TAZTRZ,DACz-TAZTRZ 黄光TADF-OLED
ANQDC-DMAC 红光型TADF材料
ANQDC-MeFAC 红光发射TADF分子
深蓝色TADF发射器TMCz-BO
纯有机小分子TADF发光材料 喹唑啉衍生物
TADF发光材料4HQ-PXZ,4PQ-PXZ 喹唑啉衍生物
2HQ-PXZ,2PQ-PXZ喹唑啉为受体的TADF材料
温馨提示:仅用于科研
小编zhn2022.02.17
