水溶性硫化镉/碲化镉红光量子点修饰二氧化硅微球(CdTe/CdS@SiO2)的介绍|齐岳生物库存现货-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安齐岳生物

订单热线

400-6966-012

您当前所在位置：首页 > 资讯信息 > 新品上市

产品分类

水溶性硫化镉/碲化镉红光量子点修饰二氧化硅微球(CdTe/CdS@SiO2)的介绍|齐岳生物库存现货

发布时间：2022-03-07 作者：axc 分享到：

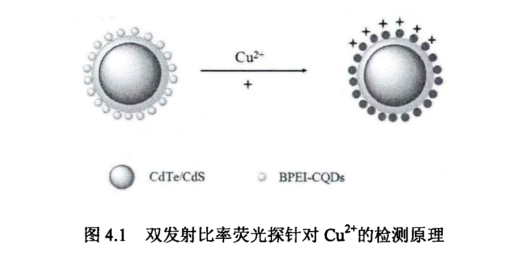

本文通过回流制备了硫化镉掺杂的碲化镉红光量子点(CdTe/CdS)，通过柠檬酸和聚乙烯亚胺(B-PEI)热裂解制备了蓝光碳量子点。利用硅酸乙酯水解制备二氧化硅球并将CdTe/CdS包裹在该二氧化硅球内，进一步将碳量子点连接在二氧化硅球表面，成功制备了双发射比率荧光探针，如图4.1。

CdTe/CdS@SiO2

硫化镉/碲化镉(CdTe/CdS)红光量子点的合成方法

①74μ山巯基丙酸加入至100mL的氯化镉溶液中(0.5mmol)，搅拌使混匀。

②称取20mg柠檬酸钠加入到上述混合溶液中。搅拌10min后，用0.1M的氢氧化钠调节溶液pH为11.2，随后加入4.4mg碲酸钠及20mgNaBH4搅拌。缓慢加热到90C，加热时间不同可以得到不同发射波长(475~810nm)的CdTe/CdS量子点。

③通过控制反应时间反应到所需波长后，冷却至室温并用乙醇离心反复洗涤，收集下层固体分散于5mL乙醇中备用。

水溶性硫化镉/碲化镉红光量子点修饰二氧化硅微球(CdTe/CdS@SiO2)的合成方法

移取2mLCdTe/CdS量子点溶液分散于100mL水和乙醇混合液中(水:乙醇=1:4)，超声至分散均匀。40°C下加入4.6mL浓氨水，460μ山硅酸乙酯，恒温加热3小时。冷却后离心分离，用乙醇水交替洗，得到肉粉色的CdTe/CdS@SiO2材料自然晾干备用。

CdTe/CdS@SiO2@BPEI-CQDs的合成方法

将0.12gCdTe/CdS@SiO2溶解于120mL乙醇中，加入25.5mgBPEI-CQDs至上述溶液中，加热至60°C，加入225μL硅酸乙酯及225μL异腈酸酯，60°C恒温6小时。冷却后离心，用乙醇和超纯水交替洗，自然晾干。

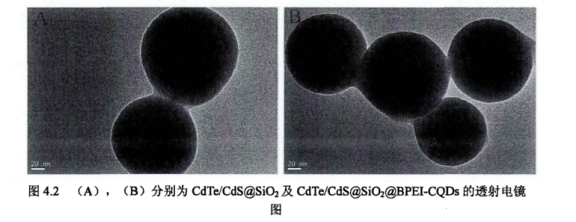

图4.2A为CdTe/CdS@SiO2的透射电镜图，结果表明大量的CdTe/CdS量子点被成功包覆在二氧化硅球内。图4.2B为CdTe/CdS@SiO2@BPEI-CQDs的透射电镜图。图4.3A为该荧光探针的XPS能谱图，图4.4B、4.4C、4.4D分别为Cls、Nls、01s的高分辨谱，表明该碳量子点被成功修饰在二氧化硅球表面。

CdTe/CdS@SiO2

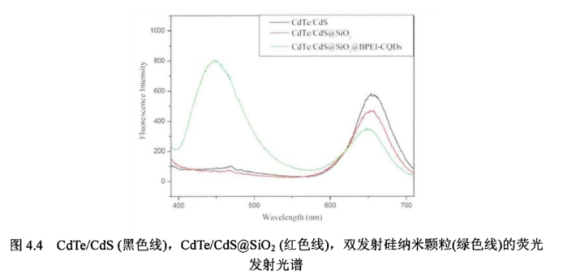

在365nm光激发下，CdTe/CdS量子点的荧光发射光谱波长位于656nm包覆一层二氧化硅后其发射光谱发生蓝移，在653nm处发射很强的荧光。利用二氧化硅球表面的羟基与BPEI-CQDs碳量子点表面氨基静电作用，在异腈酸酯存在下发生脱水作用，成功制备了CdTe/CdS@SiO2@BPEI-CQDs双发射荧光纳米探针(图4.4)。在365nm激发下，该探针的荧光发射光谱分别位于450nm，650nm，表明BPEI-CQDs碳量子点被成功修饰在二氧化硅球上。

CdTe/CdS@SiO2

本文小结：

在365nm光激发下，CdTe/CdS量子点的荧光发射光谱波长位于656nm，包覆一层二氧化硅后其发射光谱发生蓝移，在653nm处发射很强的荧光。通过将对Cu2²⁺有选择性识别作用的BPEI-CQDs碳量子点与被二氧化硅球包裹的红光量子点CdTe/CdS结合起来，构建了一种新型双发射比率荧光探针。

西安齐岳生物供应硫化银水溶性Ag2S量子点,PbS硫化铅量子点,Ag2Te碲化银量子点,Ag2Se硒化银量子点,硅量子点(SiQDs),黑磷量子点(BPQDs),水溶性CdTe/CdS（碲化镉/硫化镉）,硒化镉/硫化锌(CdSe/ZnS)量子点,CdSe硒化镉量子点,硫化镉CdS量子点,碲化镉CdTe量子点,二硫化钼MoS2量子点表面修饰分子偶联服务（**小分子，RGD，叶酸，抗体，糖类小分子）等等产品
