粒径范围通常为200～400nm的明胶纳米颗粒(GNPs)制备方法(粒径可按要求定制)齐岳生物供应-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安齐岳生物

订单热线

400-6966-012

您当前所在位置：首页 > 资讯信息 > 新品上市

产品分类

粒径范围通常为200～400nm的明胶纳米颗粒(GNPs)制备方法(粒径可按要求定制)齐岳生物供应

发布时间：2022-03-07 作者：axc 分享到：

明胶纳米颗粒的制备方法主要包括去溶剂法、反相微乳法、凝聚相分离法、乳化溶剂蒸发法、层层涂层法、自聚集和纳米沉淀法，我们制得的明胶纳米颗粒粒径范围通常为200～400nm。

我们以B型明胶为原料，戊二醛为交联剂，通过改进的两步去溶剂法制备了较小粒径(约100nm)的明胶纳米颗粒(Gelatinnanoparticles，GNPs)

明胶纳米颗粒(Gelatinnanoparticles，GNPs)的制备方法

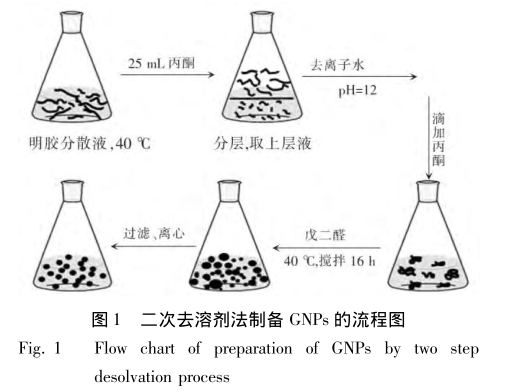

制备明胶纳米颗粒采用改进的二次去溶剂法，实验保持温度40℃和pH=12的优化条件，本文主要是改变了二次分散体系的浓度。操作如图1所示。

**于反应器中加入约25mL去离子水配制成50g/L的明胶溶液，充分溶解后加入25mL去溶剂化试剂丙酮，反应体系会出现分层，分离得到的上层乳白色分散液即含有高相对分子质量明胶。然后将其再溶于去离子水中，变化加入的水量，使明胶在分散体系中的质量浓度分别为5．0、8．0、10．0、12。5g/L。使用1mol/LNaOH调节pH=12，使明胶分子远离等电点，接着边搅拌边滴加丙酮，待混合液再次变为乳白色。然后加入一定量的戊二醛交联明胶形成稳定颗粒〔记为x-GNPs，其中x为m(戊二醛)/m(明胶)〕，持续搅拌16h利于反应液分散(比文献延长4h以上)。进一步将分散液过滤、冷冻离心、挥发去除丙酮及冷冻干燥后，即得明胶纳米颗粒GNPs产物。

明胶纳米颗粒GNPs的粒径测试

将制备的明胶纳米颗粒分散液用去离子水稀释至GNPs质量浓度为0。1g/L，然后采用激光光散射粒度仪在25℃下测试明胶纳米颗粒的粒径，检测角度为90°。

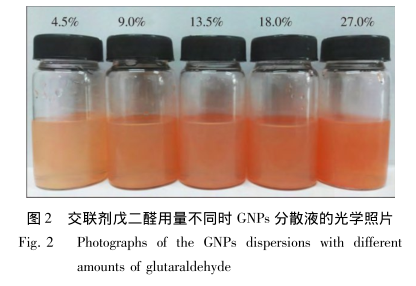

图2是交联剂戊二醛用量不同时所制备GNPs(4．5%-GNPs、9．0%-GNPs、13．5%-GNPs、18．0%-GNPs、27．0%-GNPs)分散液的光学照片。可以看出，交联剂戊二醛用量不同时GNPs分散液均呈粉红色，且随着交联剂用量的增加颜色也略微加深。这是因为，明胶分子链上赖氨酸残基的游离氨基与戊二醛上的醛基发生Schiff碱反应，生成的生色基团醛亚胺(CHN)发生共轭效应而引起的。随着交联度的增加，醛亚胺基团的数量增多，因此分散液的颜色也逐渐变深。实验发现，GNPs分散液在储存温度4℃条件下储存6个月后，均未出现分层或沉淀现象，表明此方法制备的明胶纳米颗粒GNPs具有较好的储存稳定性。

明胶纳米颗粒GNPs的AFM形貌结构

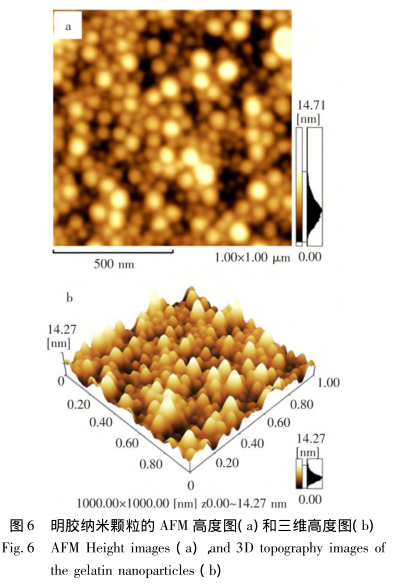

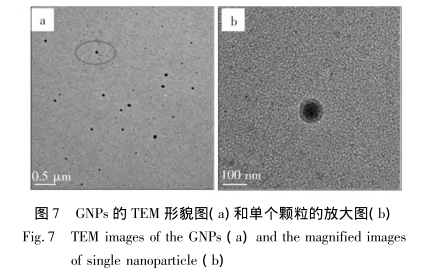

图6a和6b分别是GNPs(交联剂戊二醛用量为4。5%)的AFM形貌结构高度图和三维高度图。结果显示，纳米颗粒直径为50～150nm，表面较光滑。对三维高度图及高度图进行局部数据分析均表明，纳米颗粒在云母基底上的高度并不完全一致，其平均垂直高度值约为10nm，其直径与高度值之间的差异反映了GNPs具有柔软性。另外，从图6中还可以看出，颗粒分布较为均匀且无明显聚集体产生，这也表明了制备方法的可行性。
