我们通过连续离子层吸附反应修饰了CdS和CdSe量子点的ZnO纳米棒阵列运用到了光电化学水分解领域，在TiO2纳米棒阵列上通过连续离子层吸附反应的方法修饰CdS量子点的大致流程如图4-4所示。修饰方法如下：

（1）先将TiO2纳米棒阵列浸入Cd(Ac)2的甲醇溶液中30s，取出后用甲醇进行冲洗，

（2）然后浸入到Na2S·9H2O的水和甲醇的混合溶液中30s，取出后用甲醇冲洗，这样反复多次即可在TiO2纳米棒的表面修饰上CdS量子点。

（3）当修饰PbS量子点时，操作步骤与修饰CdS类似，将基片浸入Pb(Ac)2的甲醇溶液中30s，取出后用甲醇进行冲洗，然后再浸入到Na2S·9H2O的水和甲醇的混合溶液中30s，取出后用甲醇冲洗。这样就能对覆盖有TiO2纳米棒阵列的基片进行PbS量子点和CdS量子点的修饰。

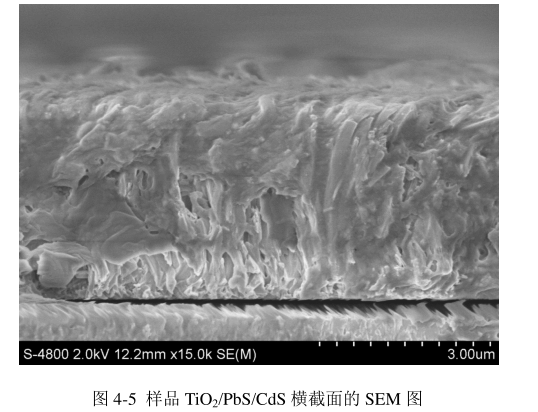

在对TiO2纳米棒阵列修饰了PbS和CdS量子点后，通过扫描电子显微镜对样品的横截面部分进行了观察如图4-5所示。通过观察，发现PbS和CdS量子点能对TiO2纳米棒阵列表面实现较均匀的大面积的覆盖。

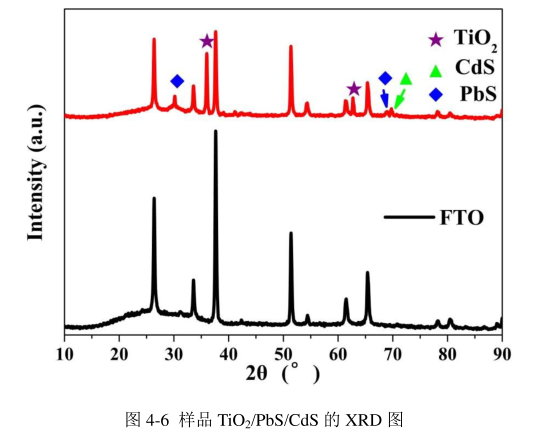

为了证实通过连续离子吸附反应能够在TiO2纳米棒阵列上修饰PbS和CdS，主要通过XRD图来对成分的晶相进行表征如图4-6所示。在图4-6中，可以看到图中黑线代表的是FTO导电玻璃中SnO2的衍射峰。

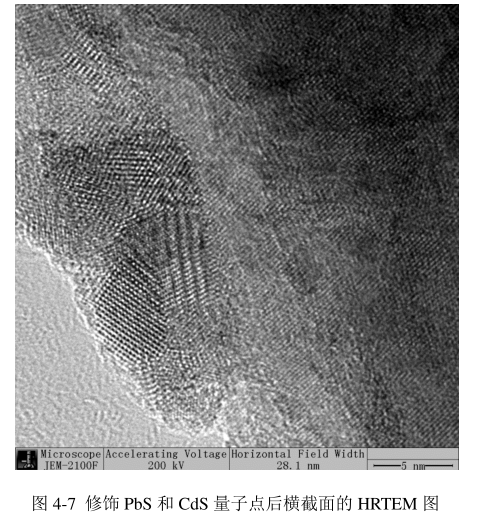

为了观测PbS和CdS在TiO2纳米棒表面所所呈现的形貌，通过放大倍数更高的透射电子显微镜的高分辨图像进行观察，如图4-7所示。通过图4-7的表征，PbS和CdS是以量子点的形式吸附在TiO2的表面上。并且量子点在TiO2纳米棒的表面呈现出较高的覆盖率。量子点的尺寸在5-10nm。这样就能表明通过连续离子层吸附反应能够对TiO2纳米棒阵列修饰上PbS量子点和CdS量子点。

其他量子点定制产品：

CdSe/CdS复合量子点修饰P3HT/CdSe/CdS/TiO2杂化太阳能电池

PbS QDs修饰多壁碳纳米管(MWCNT)

Cu2S QDs修饰多壁碳纳米管(MWCNT)

巯基丙酸修饰CdTe@ZnS量子点

巯基化合物修饰CdTe量子点

巯基乙酸,TGA修饰CdTe量子点(TGA-CdTeQDs)

L-半胱氨酸,L-Cys修饰CdTe量子点

还原型谷胱甘肽,GSH修饰CdTe量子点

硫脲修饰Cd掺杂ZnO水溶性量子点

巯基丙酸 (MPA)修饰CdTe量子点(CdTeQDs)

聚丙烯酸-1,2-二硬脂酰-sn-丙三醇-3-磷脂酰乙醇胺修饰CdSe量子点（CdSe/PAA-DSPE）

单-(6-巯基)-β-环糊精修饰CdTe量子点（mono-6-thio-β-CD-CdTeQDs）

叶酸修饰AgInS2量子点

叶酸修饰碳量子点(C-dots-FA)

二巯基辛酸修饰CdSe/ZnS量子点

PEG修饰ZnO量子点

环糊精修饰CdSe量子点

L-Cys/MPA共修饰CdTe量子点

L-半胱氨酸(L-Cys)和巯基丙酸(MPA)共修饰CdTe量子点

肼修饰的石墨烯量子点(HM-SGQDs)

GSH-TGA共修饰CdTe量子点

巯基化壳聚糖修饰CdTe量子点粉末

以上资料来自小编axc,2022.03.07

以上文中提到的产品仅用于科研，不能用于人体。
