我们制备精氨酸一甘氨酸一天冬氨酸(RGD)与核糖核酸酶(RNase A)修饰的碲化镉(cdte)量子点(QDS)的纳米探针，利用微波加热方法得到核糖核酸酶修饰的碲化镉量子点(CdTeRQDs)，再化学键合偶联RGD多肽得到RGD-CdTeRQDs纳米探针，通过透射电镜、粉末晶体衍射、荧光光谱仪和紫外吸收光谱仪检测其相应物理和光学表征。

RGD-CdTeRQDs纳米探针的制备方法:

将50μlRNaseA-CdTe量子点溶液、10μl0.1mol/LEDC和5μl0.01mol/LSulfo--NHS溶液加入到350μl磷酸盐缓冲液(PBS)(pH8.4)中，15min后，加入40μlRGD多肽溶液(5g/L)，振荡2h后，用10000KD的超滤离心管，10000xg离心过滤10min，纯化得到样品RGD-CdTeRODs。

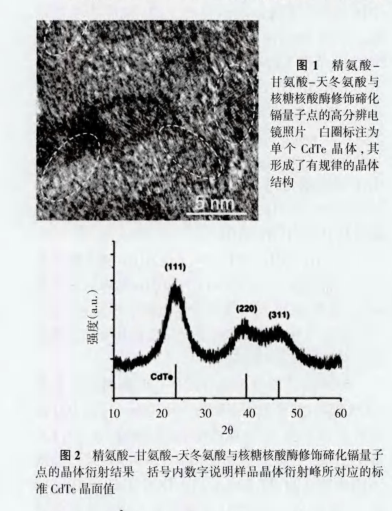

RGD-CdTeRQDs的电镜表征由于RGD和RNaseA属于有机分子，在高分辨透射电镜(HR-TEM)高电压的环境易碳化，同时RGD-CdTeRQDs的HR-TEM图像(图1、2)中可以见到修饰后的CdTe量子点颗粒呈类球形，尺寸分布较为均一。同时也显示，CdTe量子点具有很好的晶体结构和清晰的晶格条纹。通过X线衍射(XRD)可以观察到所制备的CdTe量子点在25°左右有一个强峰；在45°有一个双肩峰，表明所制备的纳米CdTe晶体结构为立方闪锌矿结构。

二、精氨酸-甘氨酸-天冬氨酸(RGD)修饰碲化镉(CdTe)量子点的光谱表征

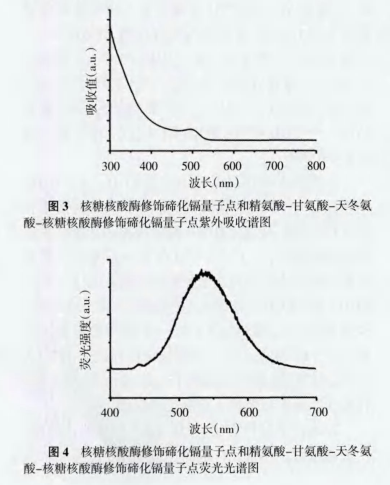

紫外吸收谱中，CdTeRQDs和RGD-CdTeRQDs并无差异，都在480nm有一个较明显的紫外吸收肩峰(图3)。进一步荧光发射光谱结果表明，在波长为400nm的激发光照射下，CdTeRQDs和RGD-CdTeRQDs在539nm处都出现明显的发射峰(图4)，说明RGD的偶联并没有影响CdTeRQDs而出现发射峰偏移的情况，所制备的RGD-CdTeRQDs具有很好的荧光信号稳定性，可以作为进一步细胞成像的分子探针。

其他量子点定制产品：

硫化银水溶性Ag2S量子点

Angiopep-2修饰Ag2S量子点

溶菌酶修饰Ag2S量子点(Lyz-Ag2S QDs)

牛血清白蛋白包裹Ag2S量子点(BSA-Ag2S QDs)

硫化银Ag2S量子点修饰MoS2纳米片

碳量子点修饰Ag-In-Zn-S量子点

Bi铋掺杂Ag2Se量子点

TiO2纳米棒阵列负载硫化银Ag2S量子点

硒化银负载碲化镉量子点(Ag2Se/CdTe QDs)纳米复合材料

叶酸修饰AgInS2量子点

Ag2S-CdS核壳结构水溶性量子点

巯基乙酸修饰Ag2Se量子点

聚乙烯亚胺包覆硫化银量子点(PEI-Ag2S)

PEG修饰硫化银量子点（Ag2S-PEG）

镱掺杂硫化银量子点(Ag2S:Yb3+)

硫化银量子点-石墨烯复合材料(Ag2S/Go)

碳量子点-硫化银复合材料(Ag2S-GO-CQDs)

水溶性CdS-Ag2S量子点

硫化银量子点-壳聚糖纳米复合物

近红外ZnCdSe/ZnS(硒化锌镉/硫化锌)量子点

聚马来酸酐修饰水溶性CdSe/ZnS荧光量子点

聚苯乙烯修饰CdSe/ZnS量子点

以上资料来自小编axc,2022.03.07

以上文中提到的产品仅用于科研，不能用于人体。
