我们对分子量约为10万的壳聚糖经水解得到的水溶性低分子量壳聚糖，用巯基乙酸对其进行巯基化后为稳定剂，合成了巯基化壳聚糖修饰的CdTe量子点溶液。荧光光谱表征表明，合成的量子点溶液发射波长为546nm；将巯基化壳聚糖修饰的CdTeQDS溶液经离心、干燥得到量子点粉末。

巯基化壳聚糖修饰碲化镉量子点(CTS-TGA-cappedCdTeQDs)粉末的合成

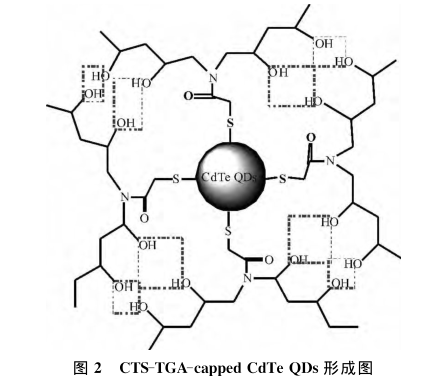

取0.04mol/L的CdCl2溶液4.0mL容量到25mL圆底烧瓶中，依次分别加入0.1000g柠檬酸三钠，0.0500g巯基化壳聚糖，1.0mL0.01mol/LNa2TeO3溶液，0.0500g硼氢化钠，搅拌使其完全溶解，迅速升温至90C回流。通过控制反应时间可以得到不同粒径的巯基化壳聚糖包覆的CdTeQDs溶液。将所得量子点溶液用无水乙醇或丙酮沉淀(量子点溶液与沉淀剂的用量体积比约为1:3)后，于10000r/min高速离心机中离心10min，将所得固体低温下真空干燥，即可得到巯基化壳聚糖包覆的CdTeQDs粉末。其结构见图2。

巯基化壳聚糖修饰碲化镉量子点(CTS-TGA-cappedCdTeQDs)的光谱表征

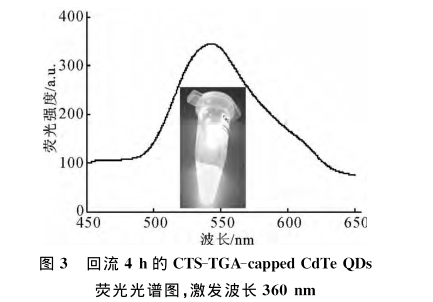

图3为巯基化壳聚糖做稳定剂，反应时间为4h所制备CdTeQDs的荧光光谱图，激发波长360nm)，发射波长546nm，峰形基本对称，荧光光谱半峰宽约为40nm。CTS-TGA-cappedCdTeQDs显现强烈的黄色荧光。

量子点定制产品目录：

巯基丙酸修饰CdTe碲化镉量子点

CdTe量子点修饰ZnO纳米棒

单-(6-巯基)-β-环糊精修饰CdTe量子点（mono-6-thio-β-CD-CdTeQDs）

巯基乙酸修饰CdTe量子点（TGA-CdTeQDs）

牛血清蛋白修饰水溶性碲化镉(CdTe)量子点（BSA/CdTe）

谷胱甘肽修饰的CdTe量子点（GSH/CdTe）

L-半胱氨酸修饰CdTe量子点

PEG修饰CdTe碲化镉量子点

溶菌酶修饰CdTe碲化镉量子点

巯基琥珀酸修饰CdTe碲化镉量子点（MSA/CdTe）

CLV3十二肽修饰CdTe量子点

锰修饰CdTe量子点

双硫腙功能化CdTe碲化镉量子点

聚乙烯亚胺功能化CdTe量子点

巯基吡啶功能化CdTe量子点

多壁碳纳米管-CdTe量子点复合材料

金纳米颗粒-碲化镉量子点材料（AuNPs/CdTe QDs）

银纳米粒子-CdTe量子点复合材料（AgNPs/CdTe QDs）

厂家：西安齐岳生物科技有限公司

以上资料来自小编axc,2022.03.08

以上文中提到的产品仅用于科研，不能用于人体。
