您当前所在位置:首页 > 宣传资料 > 无机纳米
多壁碳纳米管上原位生长CdTe量子点偶联血清蛋白(BSA)具有不同的红外光谱特征,CdTe量子点直径大约5nm
发布时间:2022-03-17     作者:axc   分享到:

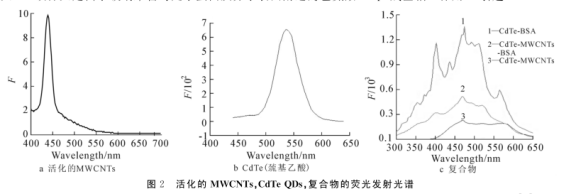

我们以巯基乙酸为稳定剂在水溶液中使Cd2+与NaTeH在多壁碳纳米管(MWCNTs)上原位生长CdTe量子点(QDs),并与生物分子牛血清蛋白(BSA)偶联.通过电镜,荧光,紫外,傅立叶红外等技术,对量子点-碳纳米管异质结(CdTe-MWCNTs)及异质结-牛血清蛋白复合物(CdTe-MWCNTs-BSA)进行表征.结果表明,活化的碳纳米管有微弱荧光,CdTe-MWCNTs异质结及CdTe-MWCNTs-BSA复合物均具有荧光性质,在碳纳米管壁上的CdTe量子点直径大约5nm,它们具有不同的红外光谱特征.

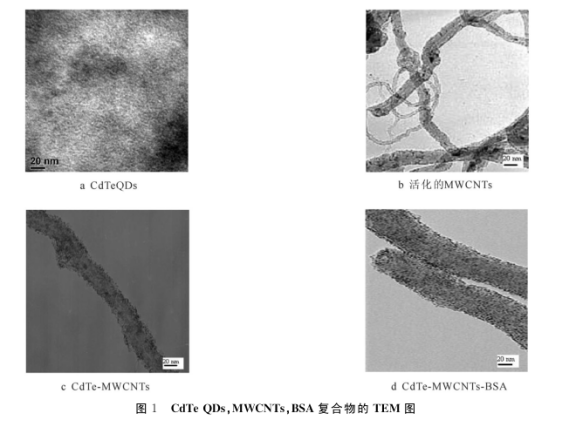

取少量上述所得的固体样品用于透射电镜检测,结果如图1所示.活化后的多壁碳纳米管(MWCNTs)(图1b)分散性较好,可看到其中有许多散落的短管,该短管具有明显的碳纳米管的管状结构,平均长度明显缩短,断裂程度比较高,碳颗粒明显减少、内腔清晰,表面有被腐蚀的痕迹,这说明多壁碳纳米管被浓HNO3剪裁成短管;当Cd2+与NaTeH在活化的碳纳米管(MWCNTs)上反应后,原位生长形成CdTe量子点,

从电镜图上观察到CdTe量子点直径大约5nm左右,碳纳米管管壁变厚(图1c),这表明CdTeQDs已在碳纳米管活化部位发生组装;在这种组装后得到的CdTe-MWCNTs异质结上加入牛血清蛋白(BSA)后(图1d)),牛血清蛋白与CdTe-MWCNTs异质结偶联,并使CdTe-MWCNTs-BSA复合物的分散性和稳定性得到,从电镜图观察到整个复合物均匀弥散分布.从图1还可以看到,当CdTeQDs在MWCNTs上原位生长后CdTeQDs并不是很均一地分布在碳管表面,这是因为经过酸化后碳管表面带有大量的羧基、醛基和羟基,尤其是羧基,可以与量子点表面的羧基(巯基乙酸)竞争,由此引起量子点不能均匀地分布在碳管表面




西安齐岳生物供应ZnCdSe/ZnS(硒化锌镉/硫化锌)量子点、PbS硫化铅量子点、Ag2Te碲化银量子点、Ag2Se硒化银量子点、Ag2S硫化银量子点、黑磷量子点、硅量子点波长可定制,还可定制掺杂

量子点定制产品目录:

CdSe量子点修饰钛酸钠纳米管

碳量子点修饰二氧化硅SiO2@CDs

PGMA-g-EDA聚合物修饰量子点(PGMA-g- EDA-QDs)水溶性

3-巯基丙酸(MPA)包覆碲化镉量子点(CdTe QDs)

碲化镉量子点CdTe QDs修饰金电极(CdTe QDs/Au E)

硼掺杂石墨烯量子点(B-GQDs)

碳量子点修饰石墨相氮化碳(CQDs/g-C3N4)

CdTe量子点修饰ZnO纳米棒/GaN发光二极管

石墨相氮化碳量子点修饰球形Bi2WO6

Z-型结构g-C3N4/Bi2WO6

C量子点修饰BiVO4钒酸铋纳米片

CoP量子点修饰g-C3N4石墨相氮化碳

碲化镉CdTe量子点修饰灯塔探针

g-CN量子点修饰球形钨酸铋BiWO

氮化硼量子点修饰纳米环状磁性氧化石墨烯复合材料

NiPS3量子点修饰氮掺杂介孔碳

厂家:西安齐岳生物科技有限公司

以上资料来自小编axc,2022.03.15

以上文中提到的产品仅用于科研,不能用于人体。


库存查询
