Cu-THQ，cas:2243781-38-4

　　Cu-THQ金属有机骨架cas:2243781-38-4是一种MOF材料,由西安齐岳生物提供。

　　西安齐岳生物科技有限公司是一家从事MOF，离子液体 ,PEG衍生物、科研试剂、多肽、光电材料、碳纳米管、纳米材料、脂质体、合成磷脂的研发、定制合成、生产和销售的高科技生物科技有限公司

　　我们可以提供MOF材料：SEM TEM XRD 氮吸附检测图

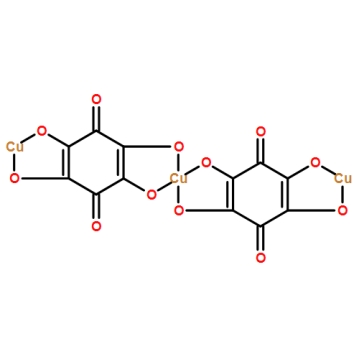

　　分子式C12O12Cu3

　　分子量526.76

　　材料名称Cu-THQ

　　其他名称Cu-HHB (不同配体得到的相同二维MOF结构)

　　cas:2243781-38-4 或 136013-96-2

　　产品性状

　　产品形貌 深褐(黑)色粉末

　　粒径 50-200nm

　　稳定性

    　　1) Cu-THQ在空气中稳定，在水溶液中稳定

    　　2)热分解温度约160℃

　　保存和活化方法

    　　1) 常温或低温条件下，干燥密封保存

    　　2) 建议使用前80度(真空)烘箱活化12小时

　　应用领域

    　　1) Cu-THQ具有良好的电导率，可作为电极电容材料

    　　2) Cu价态在充放电循环中发生变化，具有潜在的电催化或氧化还原反应能力

文献补充：

        采用简单的溶剂热法合成了一种具有氧化还原活性的二维铜-苯醌金属有机骨架(Cu-THQ MOF)。二维Cu-THQ MOF具有丰富的孔隙率和氧化还原特性，具有良好的电化学活性。例如，作为锂离子电池正极具有高可逆容量(387 mA h g-1)、比能量密度(775 Wh kg-1)和良好的循环稳定性，因而获得了**的性能。这些指标超过了大多数基于MOF的可再充电储能正极材料。重要的是，通过综合光谱技术进一步揭示了反应机理，其中每个配位单元有一个三电子氧化还原反应，每个铜离子有一个电子氧化还原反应。这一认识为今后合理设计高性能MOF基**储能转换正极材料提供了新的思路。

        　　(a)2D Cu-THQ MOF的合成方案

        　　(b)2D Cu-THQ MOF的单元结构

        　　(c)2D Cu-THQ MOF的PXRD

        　　(d)2D Cu-THQ MOF的氮气吸附等温线

        　　(e)2D Cu-THQ MOF的扫描电镜图

        　　(f)2D Cu-THQ-MOF的HRTEM图

        2D Cu-THQ MOF的合成及表征采用简单的水热法合成了2D Cu-THQ MOF。

        超小型四氢氧基-1,4-醌(THQ)键合物与铜离子配位，既增加了氧化还原活性中心的密度，又产生了纳米级的孔。

        如图1a所示，通过THQ和铜离子之间的拓扑组合形成了二维蜂窝状层状结构。

        采用粉末X射线衍射(PXRD)测试和结构模拟相结合的方法，研究了2D Cu-THQ MOF的晶体结构。

        精修后的AA堆积模式与实验数据吻合较好，Rwp为1.49%，Rp为1.14%(图1c)。

        晶胞属于Cmcm空间群，晶格参数a=20.763 Å，b=12.535 Å，c=6.382Å，α=β=γ=90°,2D Cu-THQ MOF的晶粒尺寸约为10~30 nm。
