中空介孔碳球内生长花瓣状MoS2二硫化钼纳米片

**2D材料MoS2由于其可调的结构和**的储锂性能 (理论容量几乎是石墨的两倍)，引起广泛关注。然而，容量的快速衰减和差的倍率性能限制了MoS2的应用，碳包覆是**和直接的提高电化学性能的方法之一。蛋黄壳结构纳米材料可通过增加活性物质的质量分数来增强LIB的能量密度，且蛋黄和壳之间的空隙可以作为活性物质在脱嵌锂时的体积膨胀缓冲区。有科研团队开发了一种在中空介孔碳球(HMCS)内部生成MoS2纳米片的创新方法。HMCS作为纳米反应器，**控制和限制了MoS2纳米片的原位生长。当作为LIB的负极材料时，与纯MoS2和附着在碳球上的MoS2（C@MoS2）相比，蛋黄壳结构的MoS2@C显示出更高的可逆容量和倍率性能。

材料制备过程：

中空介孔碳球的合成：

将原硅酸四乙酯和间苯二酚甲醛低聚物在SiO2核心颗粒上共缩聚以形成SiO2@SiO2/RF核-壳纳米球结构。向含有70mL乙醇，10mLH2O和3mL氨水(25wt％)的溶液中加入3.46mL TEOS。15分钟后，向该溶液中加入0.4g间苯二酚和0.56mL甲醛(37wt％)，并将体系在室温下剧烈搅拌24小时。通过离心分离沉淀物，用去离子水和乙醇洗涤，然后在60℃下干燥过夜。将沉淀物在N2气氛下700℃(2℃/min)煅烧5h以获得SiO2@SiO2/C纳米球。通过使用氢氧化钠(NaOH, 1M)去除二氧化硅获得20nm厚碳壳的HMCS。

蛋黄-壳MoS2@ C纳米球的合成：将0.5g的Na2MoO4·2H2O和1.0g的CS(NH2)2溶解在30mL的去离子水中，再超声波分散30分钟形成透明的溶液，然后将100mg的HMCS溶解在溶液中。在超声波中分散50分钟后，将黑色溶液转移到60mL高压釜中。然后将高压釜在200℃烘箱中加热24小时。之后，将高压釜冷却至室温，转移出溶液进行离心。收集黑色颗粒并用去离子水和乙醇洗涤六次，然后在60℃下真空干燥过夜。将产物在Ar气氛下800℃的管式炉中煅烧2小时，得到核壳MoS2@C纳米球。

图1.蛋黄壳MoS2@C纳米球的制备示意图

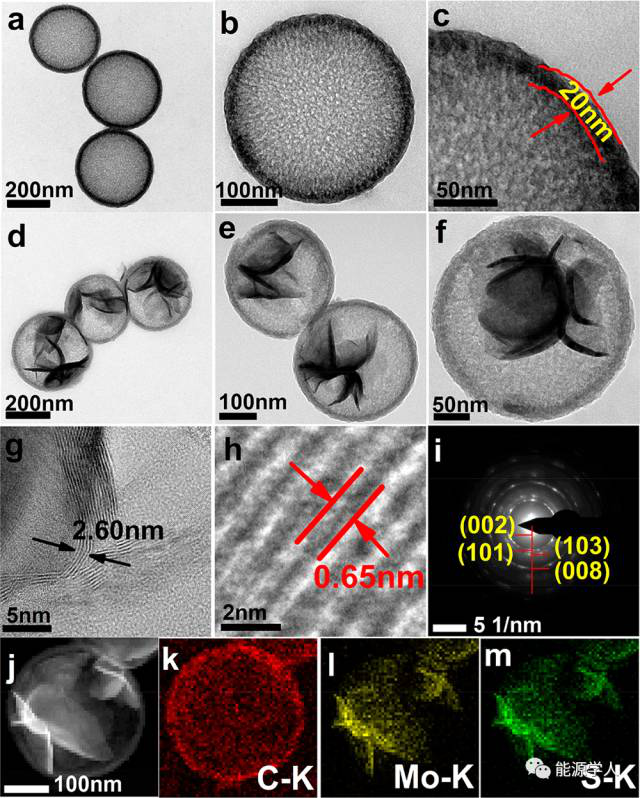

图2.（a-c）HMCS的TEM图像；（d-f）TEM图像；（g,h）HRTEM图像和（i）MoS2@C纳米球的SAED图; （j-m）STEM图像以及相应的元素Mapping

电化学性能测试，以1A/g电流密度对核壳MoS2@C, C@MoS2和纯MoS2制成的三个电极进行恒电流充/放电测试。核壳MoS2@C的放电和充电容量分别为1671和1197mAh/g，高于C@MoS2的1337和866mAh/g以及纯MoS2的813和580mAh/g；核壳MoS2@C库伦效率为71.6％，高于C@MoS2的64.7％；经过200个循环后，核壳MoS2@C保持993 mAh/g高的可逆容量和循环稳定性，而C@MoS2降低至618mAh/g。

齐岳生物提供的定制产品：

二硫化钼复合材料

二硫化钼纳米颗粒

中空介孔碳球内生长花瓣状MoS2纳米片

阿霉素修饰二硫化钼纳米片DOX-MoS2

叠氮化合物修饰MoS2二硫化钼纳米材料

氮杂苯甲酸修饰的二硫化钼纳米片（f-MoS2）

羧基功能化二硫化钼纳米片MoS2-COOH

氨基修饰二硫化钼纳米片MoS2-NH2

巯基功能化二硫化钼纳米片MoS2-SH

马来酰亚胺修饰二硫化钼纳米片MoS2-MAL

生物素修饰二硫化钼二维纳米材料MoS2-Biotin

叶酸修饰二硫化钼纳米片MoS2-FA

NHS活化脂修饰二硫化钼（MoS2-NHS）

马来酰亚胺功能化二硫化钼（MoS2-MAL）

炔基功能化二硫化钼（MoS2-Alkyne）

叠氮功能化二硫化钼MoS2-N3）

DBCO功能化二硫化钼

叶酸修饰二硫化钼MoS2-FA

多肽修饰的二硫化钼（MoS2-RGD）

二硫化钼量子点掺杂的ZnO纳米粒子(MoS2@ZnO)

葡聚糖修饰二硫化钼纳米片

壳聚糖修饰二硫化钼纳米片

半乳糖修饰二硫化钼纳米片

甘露糖修饰二硫化钼纳米片

非金属层状半导体二硫化钼 (MoS2) 纳米片

负载氟西汀MoS2二硫化钼纳米片

Cy5-PEG-MoS2 荧光菁染料-聚乙二醇-二硫化钼纳米片

富勒烯C60修饰二硫化钼纳米片

TiL4@MoS2纳米片

透明质酸修饰二硫化钼纳米片HA-MoS2

透明质酸修饰二硫化钼量子点MoS2-HA

超顺磁性碳化钽(Ta4C3-IONP-SPs)纳米复合材料

BSA-MoS2牛血清白蛋白修饰二硫化钼纳米片

上转换纳米颗粒修饰二硫化钼纳米片

UCNP-MoS2纳米复合材料

聚多巴胺修饰的二硫化钼纳米片(MoS2-PDA)

PEG聚乙二醇包裹二硫化钼纳米片（MoS2-PEG）

氨基聚乙二醇包裹二硫化钼纳米材料MoS2-PEG-NH2

羧基聚乙二醇包裹二硫化钼纳米材料MoS2-PEG-COOH

巯基聚乙二醇修饰二硫化钼纳米材料MoS2-PEG-SH

生物素聚乙二醇包裹二硫化钼纳米材料MoS2-PEG-Biotin

叶酸聚乙二醇包裹二硫化钼纳米片MoS2-PEG-FA

马来酰亚胺聚乙二醇包裹二硫化钼纳米材料MoS2-PEG-MAL

Cy5-PEG标记的MoS2二硫化钼纳米片

FITC-PEG修饰MoS2二硫化钼纳米片

RGD-PEG多肽修饰MoS2二硫化钼纳米片

脂质体包裹二硫化钼量子点liposome-MoS2

二硫化钼纳米片/硫化铜纳米粒子

介孔二氧化硅包裹二硫化钼纳米颗粒

二硫化钼纳米片负载二硫化钼

二维二硫化钼纳米片负载纳米银复合材料

二硫化钼碳纳米管复合材料

纳米金/磁性纳米颗粒修饰二硫化钼纳米片

二硫化钼量子点修饰纳米金棒

二硫化钼量子点/g-C_3N_4复合光催化剂

马来酰亚胺修饰二硫化钼MoS2-MAL

硫辛酸(LA)修饰二硫化钼MoS2

氨基化二硫化钼(MoS2-NH2)

羧基化二硫化钼

MoS2-FITC/罗丹明荧光标记二硫化钼

MoS2/CdS纳米晶体

碳纳米管负载二硫化钼

二硫化钼纳米片晶体

氧化石墨烯负载二硫化钼GO-MoS2

以上资料来自西安齐岳生物小编zhn2020.12.07
