目前发现的金属酞菁及其衍生物都具有良好的催化活性， 而对于酞菁锰在催化应用中的研究还比较少 。基于此， 我们拟通过氨基缩合反应， 将氨基化的酞菁锰( MnTAPc) 负载到苯甲酸功能化的石墨烯( BFG) 上， 制备出以共价键相连接的BFG—MnTAPc复合材料， 并研究了BFG—MnTAPc复合材料在可见光下催化降解罗丹明B， 同时对BFc—MnTAPc复合材料的光催化机理进行了探讨。

实验方法：量取10mL 10mg／ L的罗丹明B放人25mL烧杯中，然后加入5mg已制备的BFG—MnTAPc， 光照开始前把样品放在暗处搅拌吸附l h， 使其达到吸附平衡。 然后磁力搅拌下将其置于300w汞灯下照射3． 5h， 光源距液面10cm左右。 每隔0.5h取一次样， 测其吸光度。

从图1可以看出， BFG—MnTAPc复合材料对罗丹明B有明显的降解效果， 添加BFG不同比例的复合材料对罗丹明B的吸附及降解效果都不同。 由图6还可以看出， 10％BFG—MnTAPc具有**的降解效果， 3． 5h时其降解率达到90％； 而MnTAPc一15％BFG的降解效果最差， 3． 5 h后的降解率只有57． 7％。

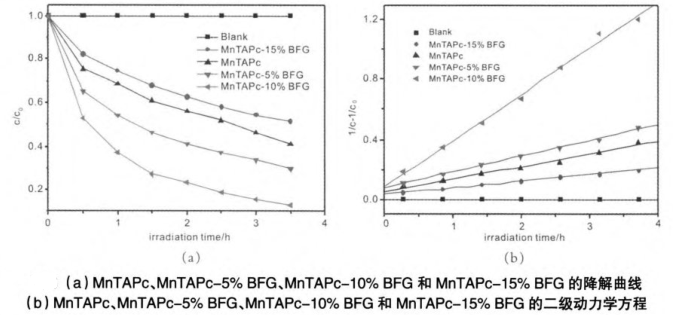

图1

我们对MnTAPc—10％BFG光催化剂进行了三次循环再利用， 结果如图2所示， 其催化效果基本保持不变。 说明本文制备的MnTAPc—BFG在可见光下不仅可以降解有机物,并且能够回收循环利用。

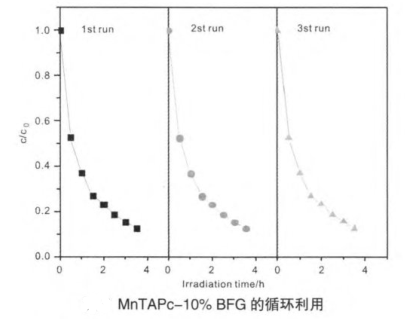

图2

在光照条件下MnTAPe被激发产生电子跃迁,形成光生电子-空穴对。光生电子通过具有优良导电性能的

BFG迅速传递,从而降低了光生电子-空穴对的复合几率。染料降解开始后,吸附在催化剂表面RhB经过一

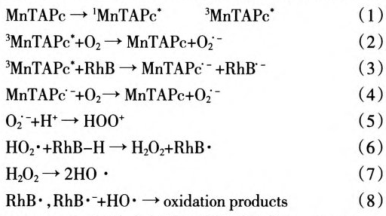

系列氧化还原反应得到降解。降解机理可以解释如下:

基于上述实验结果,可以得到如图3的光降解机理图:

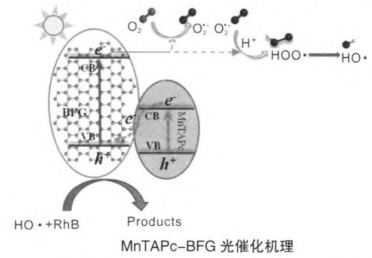

图3

西安齐岳生物供应酞菁相关定制产品目录：

锌铝水滑石负载羧酸基酞菁锌

纤维素纤维负载锌酞菁催化剂

糖聚合物酞菁锌纳米粒子

酞菁锌杂化半导体材料

酞菁锌衍生物L-B膜

酞菁锌-芘-共价有机框架/单壁碳纳米管复合物

酞菁锌纳米带单晶晶体管

马来酸酐-四氨基锌酞菁(ZnTAPc)

两亲性酞菁锌光敏剂ZnPcS2P2

温敏水凝胶负载锌酞菁

酪氨酸修饰锌酞菁

酞菁铁负载石墨烯多孔材料

酞菁铁负载二氧化硅

金属酞菁锌接枝聚芳醚光催化材料

酞菁铜化合物LB膜

脂肪醇甲酸酯类酞菁铜配合物

溴代酞菁铜衍生物薄膜

无脂链磺化酞菁铜

维聚硫杂酞菁铜

碳纳米管/酞菁铜修饰的镀银光伏纤维

碳纳米管/酞菁铜纳米复合材料

酞菁铜有机单晶微纳米带

酞菁铜氧化铁纳米粒子

酞菁铜旋涂薄膜

酞菁铜/氟代苯基茈酰亚胺复合材料

酞菁铜/氟代苯基苝酰亚胺复合材料

酞菁铜/γ‑钼酸铋复合纳米纤维光催化材料

酞菁铜/C60薄膜

酞菁铜(HBCuPc)功能化Fe3O4

酞菁铜(CuPc)掺杂TiO2微腔

酞菁铜(CuPc)薄膜

酞菁铜(CuPc)-Fe3O4纳米复合粒子

温馨提示：西安齐岳生物科技有限公司供应的产品仅用于科研，本文所发布的文章均为促进同行的交流与学习。axc
