近年来，将碳材料与磁性纳米颗粒复合制备碳基磁性吸波剂成为了国内外的研究热点。目前，已经有大量的文献报道了碳基磁性吸波剂的研究。

本文以九水硝酸铁为铁源、无水葡萄糖为碳源、氯化钠为模板，通过冷冻干燥和高温煅烧的方法成功制备了三维碳网络负载四氧化三铁纳米颗粒（3DC/Fe3O4）复合粉末，

作为吸波剂材料（图1）3DC/Fe3O4具有相互连通的三维多孔网络状结构（图2），这种特殊的结构不仅可以减轻材料的质量，也能够为电磁波在材料内部的多次反射和衰减提供更多的通道。

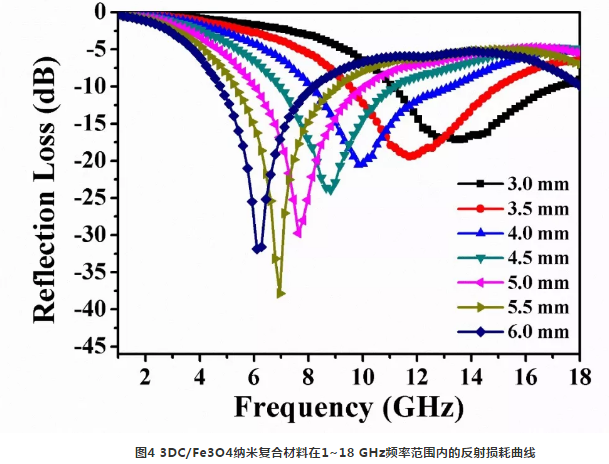

Fe3O4纳米颗粒在碳基体上分布均匀，没有出现脱落和团聚的现象，其粒径分布在10~50 nm之间，平均约为28 nm（图3）。当3DC/Fe3O4在石蜡基体中的填充量仅为20 wt%时，材料表现出了良好的吸波性能（图4）：在3~6 mm厚度范围内，材料的反射损耗（RL）最小值均在-10 dB以下，**吸收带宽可以达到 12.24 GHz（4.91~17.15 GHz）；当厚度为3 mm时，材料的**吸收带宽达到了5.95 GHz（11.2~17.15 GHz），覆盖了大部分的 Ku 波段；当厚度为5.5 mm时，材料在6.95 GHz处具有最小的反射损耗-37.8 dB。3DC/Fe3O4的良好吸波性能主要归因于良好的阻抗匹配、强的介电损耗能力以及特殊的三维多孔结构（图5）。

三维碳网络负载四氧化三铁纳米颗粒（3DC/Fe3O4）复合粉末的图文导读介绍
