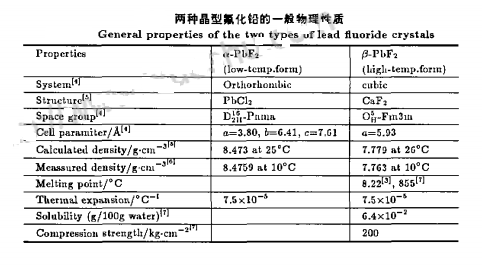

Ph原子的电子构型为 [xEl4fz5d 6s。6p。．电负性为 1．55失去 6p。轨道上的两个电子 后，成为二价铅离子 Pb ．F原子的电子构型为 rHe]2s2p．元素的电负性为 4．10eV．很容易 获得一个 电子 ，成为 一价 负离子 F一．根据二者的 电负性差值，可知 Pb—F之间的化学 键中， 离子键 所占的份额约为 70％，应 为离子晶格． PbFz晶体有两 种结构 (如下表所示 )：一是立方结构 PbF：)，又称高 温相 ，另一种是斜方结构 (n—PbF2)，又称低温相 ．在常压下，随着温度 的升高，会 发生如 下 的相变过程 ：

n．PbF2— ．PbF2— 熔体

转变 的温度 与压力和 试验条件有关．对于无应力颗粒，常压下 n—PbF：— ．PbF 的相变温 度为 338。c，相变 的热啥 (△盯)为 1630J／toolIs]．粒径越小 ，转变温度越低，当粉磨 26h后 ，相 变 温度 下降到 295。c 热焓为 800J／tool[】．一般情况下 ，相 变温度 的变化范 围为 250—340。c， 从开始 相变到相 变结 束的温度 间隔为 40。c．按照相变 的热力 学分类，这种伴 随有体积和 热 焓 突变 的相 变属 于一级相变 ，且为不 可逆相变．当熔体冷却时，只能从 中结 晶出 一PbFz，而 从 -PbF2— n．PhF2的相 转变通常 必须在高温高压条件下才能实现，而且转变 的速 度非常 缓 慢．

相关产品目录：

SnSe2 二硒化锡晶体 (Tin diselenide)

Bi2Se3 硒化铋晶体-未掺杂 (Undoped Bismuth Selenide)

三硒化锰（磷掺杂）晶体（99.995%） MnPSe3 MnPSe3 Crystals

硒化钨晶体（硫掺杂）（99.995%） WSSe WSSe Crystals

二硒化钨钯晶体（99.995%） PdSe2 PdSe2 Crystals

硒化铟晶体（99.995%） InSe InSe Crystals

二硒化钨晶体（99.995%） WSe2 (Tungsten Diselenide)-N型

二硒化钼晶体（99.995%） 2H-MoSe2 (Molybdenum Diselenide)-N型

三硒化锆晶体（99.995%） ZrSe3 (Zirconium Triselenide)

硒化锆 ZrSe3 (Zirconium Triselenide)

硒化金 AuSe (alpha phase Gold Selenide)

二硒化锆晶体（99.995%） ZrSe2 (Zirconium Selenide)

二硒化钨晶体（99.995%） WSe2(Tungsten Diselenide)-P型

二硒化钒晶体（99.995%） VSe2 (Vanadium Diselenide)

二硒化钛晶体（99.995%） 1T-TiSe2(Titanium Selenide)

二硒化钽晶体（99.995%） 2H-TaSe2 (Tantalum Selenide)

二硒化锡晶体（99.995%） SnSe2 (Tin Selenide)

二硒化铼晶体（99.995%） ReSe2(Rhenium Selenide)

二硒化铂晶体（99.995%） PtSe2 (Platinum Selenide)

二硒化铌晶体（99.995%） 2H-NbSe2(Niobium Selenide)

硒化钨钼晶体（99.995%） MoWSe2(Molybdenum Tungsten Diselenide)

硫硒化钼晶体（99.995%） MoSSe(Molybdenum Sulfide Diselenide)

yyp2021.1.20
