我们选 用 蒙脱 石 和 锂 皂 石 两种 无 机 粘 土 为 基 本原 料 ，分 别 用 不 同 链 长 和 功 能基 数 目 的 3 种 硅 烷 偶 联剂改性 粘 土 ，使 粘土表 面带有功 能性 胺基 ；再将 其 与羧甲基 化 的 环糊 精 (C M C D ) 通过 酰 胺化 反 应 生成 环糊 精改性 的 复 合 材 料 ，
环 糊精 改性粘土的制备方法：

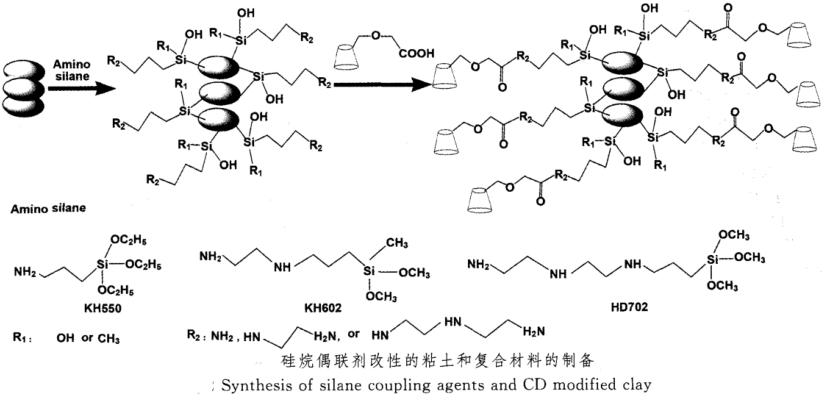

以蒙脱石 为 例 ，将 3．3 g 钠 基蒙 脱石 、6．9 mL 硅 烷偶 联剂 ( K H 55o) 依 次加 入 盛有 120 mL 甲 苯溶 液 的三口烧瓶 中 ，8O ℃ 回流搅 拌 6 h 后 再 室 温搅 拌 过 夜 。 反应 结束 后过 滤 ，用索 氏提 取器洗 涤 15 h ，最后 将改性 好的蒙脱 石在 80 。C 的真 空 烘 箱 中 干燥 _】 ，得 到 K H 550改 性 的蒙脱 石 ( MM T -K H 550) 。 称 取 1 g 上 述 M MT —K H 55O置于 装有 1 O mL 的 DM F 的 单 口 烧 瓶 中在 冰浴 中搅 拌分 散 ，同时再 称 取 0．192 g ED C ，0．972 g 羧甲基环糊 精 (CMCD） ，O．27 g H OB T 溶 于装 有 10 mL 的 DM F 的烧 杯 中在 冰浴 中搅 拌 1 h ，然后用 恒 压滴液 漏斗 将溶 液逐 步滴加 到 蒙脱石 混 浊液 中 ，反应 48 h 后 ，用 D M F 和去离 子水 反 复多次 洗 涤 ，最后 将 产物置 于 80 ℃的真空 烘箱 中干燥 [1 ，得 到 M M T —K H 550-CD 。 反 应 示 意 图如下图 所 示 。

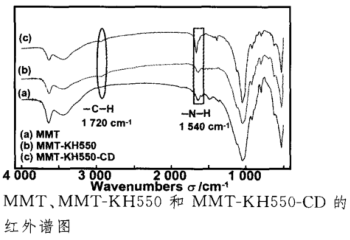

图 2为 M M T 、 硅烷 偶 联 剂 改性 的蒙 脱 石 (M M T —K H 550) 和 环 糊 精 改 性 的 蒙 脱 石 复 合 材 料 ( M M T —
K H 550一CD ) 的 F T —IR 谱 图 ，以此 为例 说 明改性 前后 粘土 的 红 外 谱 图 。
图2
图3
西安齐岳生物可供应环糊精改性各种材料的定制服务，定制产品目录如下：
磺丁醚-β-环糊精/Fe3O4杂化的磁性纳米粒子复合物(SBE-β-CD/Fe3O4 MNP)
CM-β-CD功能化的磁性纳米复合物(CM-β-CD-MN）
β-环糊精(B—CD)功能化磁性复合微球Fe3O4@PG—CD
聚甲基丙烯酸甲酸/β-环糊精(PMMA/β-CD)复合纳米纤维
β-环糊精/N-异丙基丙烯酰胺微球(β-CD-NIPAAm)
环糊精/碳纳米管/离子液体/复合材料(β-CD/MWANTs-IL/GCE)
β-环糊精/Fe3O4/氧化石墨烯(β-CD/Fe3O4/GO)磁性纳米复合材料
巯基β-环糊精修饰的磁性Fe3O4@SiO2/Au(Fe3O4@SiO2/Au/β-CD)复合材料
β-环糊精(β-CD)功能化离子印迹复合材料IIP-g-C3N4/β-CD
β-环糊精聚合物/石墨烯气凝胶(Pβ-CD/GAs)复合材料
二硫桥联β-环糊精-石墨烯(SS-β-CD-Gra)复合材料
壳聚糖(CS),2,6-二甲基-β-环糊精(DM-β-CD)
温馨提示：西安齐岳生物提供的所有产品仅用于科研，不能用于人体，axc
齐岳微信公众号
官方微信
库存查询
