石墨烯-二茂铁功能化环糊精复合物(RGO-FC-CD)的合成原理-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安齐岳生物

您当前所在位置：首页 > 宣传资料 > 多孔纳米

产品分类

荧光标记

多孔纳米

石墨烯-二茂铁功能化环糊精复合物(RGO-FC-CD)的合成原理

发布时间：2021-03-03 作者：axc 分享到：

β-CD由七种具有疏水腔和亲水外腔的氨基葡萄糖组成。环糊精上的-OH基团与水分子在水溶液中形成H键，使环糊精水溶。此外，手性是环糊精结构的另一个重要特征，每一个葡萄糖单元都包含在β-C中，为手性识别客体分子提供了良好的手性环境。以往的研究表明，利用基底材料和β-CD可以合成各种新型的电极改性材料。尤其是环糊精修饰的石墨烯基电化学传感器已广泛应用于手性识别。在这项研究中，我们报告了通过π-堆叠（GO-FC）与二茂铁非共价修饰的石墨烯β-CD-ON-GO-FC，在碱性条件下通过一锅法合成了一种新的复合物（RGO-FC-CD）。

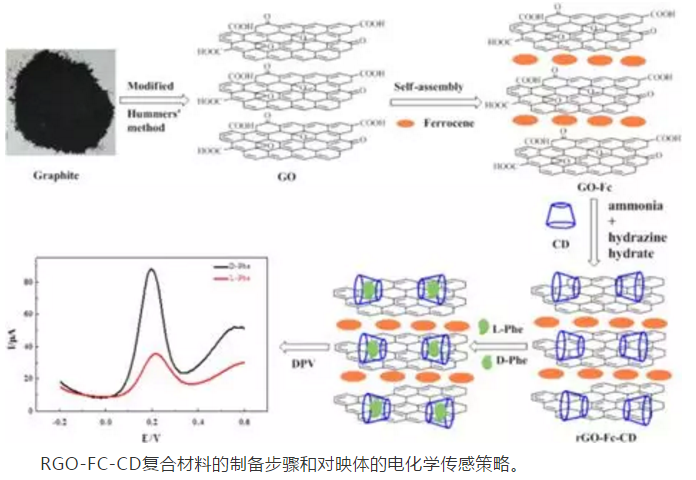

RGO-FC-CD复合材料的制备步骤：

**制备Go-and-Go-FC，然后制备rgo-fc -cd 和Go-Fc-CD，RGo-Fc-CD（5mg）在超声的辅助下分散到去离子水（5ml）中，形成1.0mg ml−1水溶液。然后，将RGo-Fc-CD复合材料（8μl1.0mgml−1）滴到bareCGE上，在室温下自然干燥。用相似的方法制备了β-CD-and-GO-FC的水溶液。为了进行比较，我们采用相同的步骤构建了β-CD/GCE和GO-Fc/GCE。用循环伏安法（CV）在5 mM Fe（CN）6 4−/3−溶液中记录不同GCE的电化学性质。差示脉冲伏安法（DPV）用于苯丙氨酸对映体的识别。在50 mV的脉冲幅度和0.1 s的脉冲宽度下从−0.2到0.6V进行DPV测量。然后，将RGo-Fc -CD分别浸入L-Phe和D-Phe水溶液（20 ml）中2分钟。通过电化学信号的差异，可以成功地鉴定对映体。

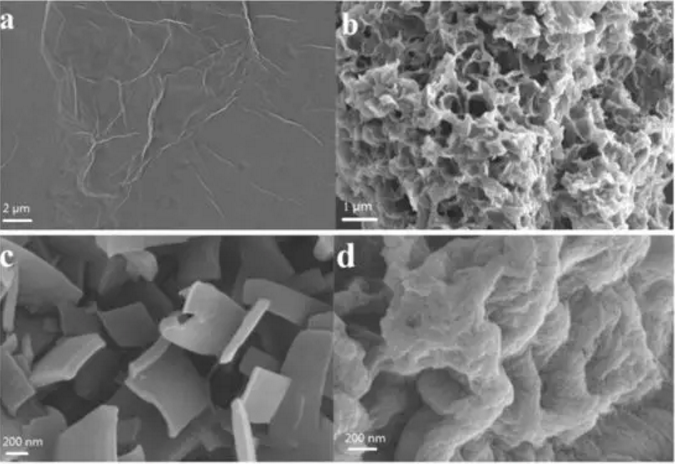

用扫描电镜、XPS、EDS和FT-IR光谱对电极材料进行表征，如图1所示，Go具有类似于丝绸的薄纱状形态，在面料上有柔软的皱纹。Go的**二维结构如图1a所示。自组装形成Go-FC复合材料后，观察到具有三维结构的Go-FC（图1b）。然而，在Go-Fc上没有观察到单独的Fc粒子，这表明Fc成功且**地附着在Go表面。EDS光谱进一步证明了FC的自组装成功（图1e）。β-CD呈规则结构（图1c），这表明cd和go-fc之间形成了均匀的连接（图1d）。

图1

用XPS分析了RGO-FC-CD的元素组成和化学键的形成，表明了成功的合成了RGo-Fc-CD。图2d显示了β-CD、Go-Fc和RGo-Fc-CD的FT-IR光谱，β-cd显示了c-o-c在1153 cm−1。Go-fc的FTIR光谱在3403 cm−1、1730 cm−1、1626 cm−1和1075 cm−1处显示**的吸收峰。RGo-Fc-CD的吸收带与β-CDandGo-Fc的吸收带相似。结果表明，β-CD与Go-FC**结合，形成了RGO-FC-CD复合材料。
