嵌入超低含量ZnO量子点的纳米片状多孔碳ZnOQDs@C复合材料的制备

报道了一种嵌入超低含量ZnO量子点的纳米片状多孔碳作为高性能锂电池负极材料。测试结果表明，ZnOQDs@C显示出超高的比容量，0.2 A g-1电流密度下的放电比容量高达到2300 mAh g-1；5 A g-1条件下循环3000圈依然有700 mAh g-1的比容量，而具有较高ZnO含量的ZnO@C复合材料和无ZnO的纯活性碳材料均无法达到这样的**性能。分析表明，超大比表面积和微含量ZnO QDs掺杂的协同效应共同提升了ZnOQDs@C材料的电化学性能。

ZnOQDs@C复合材料的制备

以乙酰丙酮锌为原料，当将其加入乙二醇溶液中会发生缩醛反应，释放出Zn2+。这些Zn2+随后会与模板剂1,2,3,4-丁烷四羧酸配位，得到含Zn2+的有机配位结构前躯体材料。在高温煅烧过程中，含Zn2+的官能团生成ZnO，随后ZnO被C还原为Zn，而Zn又可在高温下升华，留下大量孔洞，形成了多孔结构。此外，多孔碳材料内还会残余微量的ZnO量子点，形成ZnOQDs@C复合材料。分别在1000℃、1100℃、1200℃下高温处理前躯体材料，得到样品S1000、S1100和S1200。

▲图1. ZnOQDs@C复合材料的制备流程示意图。

(A)结构变化示意图；(B)化学反应原理示意图。

ZnOQDs@C复合材料的表征分析

SEM图片显示S1100为长度约500 nm的纳米片状结构。TEM图片表明S1100厚度较薄。HRTEM证明了所制备的碳材料为无定型碳，但在无定型结构内部有结晶度较好、大小约5 nm的ZnO QDs存在。这些结果说明S1100材料是由无定型碳和ZnO QDs共同构成的。

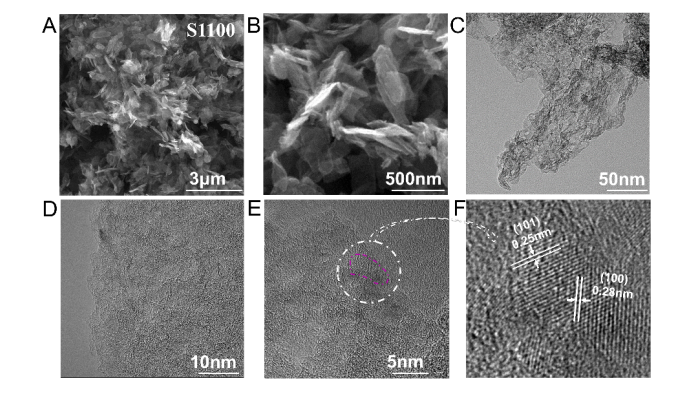

▲图2. S1100的微观结构特征。

(A-B) S1100的SEM图像；(C-D) S1100的TEM图像；(E-F) S1100的HRTEM图像。

作者随后对ZnOQDs@C材料进行了定性和定量分析。从XRD图谱中可知，ZnO的峰强随着煅烧温度的升高逐渐减弱，这说明ZnO的含量可通过煅烧温度进行调控。XPS分析结果表明ZnO的含量随刻蚀深度的增加逐渐升高。在20nm刻蚀深度下，Zn表现出高达1.58%的原子比，说明ZnO QDs主要分布于复合材料的内部。从氮气吸脱附等温曲线可以看出S1100和S1200的比表面积皆大于2000 m² g^-1，而S1000的比表面积相对较小。三个样品的孔径大多分布于2nm左右，非常有利于增加赝电容的容量贡献。通过建立比表面积、Zn含量、温度三个参数的关系发现，室温到800℃，材料比表面积缓慢增；800℃到1100℃材料比表面积急剧增加，但伴随着Zn含量的急剧下降，这证明Zn元素的升华直接导致了材料比表面积的增大，并随着温度升高较终趋于稳定。

西安齐岳生物科技有限公司可以合成各种复杂定制类的核壳型荧光量子点产品，我们的产品涉及到各种的多肽、蛋白、多糖修饰的荧光量子点产品，齐岳生物提供产品的荧光量子产率高，质量稳定 ，价格较为便宜 如需要的可以可以直接联系我们。

定制产品：

ZnO近紫外发射（发射波长380-400nm）

水溶性ZnO量子点

ZnO球形量子点

PMMA修饰氧化锌ZnO量子点QDs

PVB-ZnO/CdS复合膜纳米粒子

ZnO量子点/有机硅纳米复合材料

氧化锌ZnO量子点-环氧树脂复合材料

ZnO@GQDs核壳结构量子点

ZnO/CdSe@ZnS量子点荧光探针

ZnO/PEMA量子点复合材料

ZnO量子点/氧化石墨烯复合材料

氨基修饰的ZnO量子点(ZnO QDs)

NH2@ZnO QDs

巯基修饰的ZnO量子点(SH-ZnO QDs)

ZnO@(PAA-PEGFA)核/壳纳米粒子(量子点为核,聚合物为壳)

3-巯丙基三乙氧基硅烷包覆ZnO量子点

SiO2包覆的水溶性ZnO蓝色荧光量子点

SiO2直接包覆的ZnO量子点

ZnO量子点表面修饰巯基乙酸

水溶性荧光氧化锌量子点(ZnO-QDs)

水相法制备出的Mn:ZnSe量子点

ZnO宽禁带半导体量子点

室温高功率激光发射量子点-ZnO

Si02/Si衬底上生长ZnO量子点

蓝宝石衬底生长ZnO量子点

抛光Si（001）晶片生长ZnO量子点

水溶性SiO2包覆ZnO的量子点

正硅酸乙酯沉积包覆SiO2的ZnO量子点

CuO表面修饰ZnO量子点

稀土Sm3+掺杂ZnO量子点

小编zhn2021.03.30
