一种独特的原位生长在泡沫镍（NF）上的还原氧化石墨烯（rGO）与镍酸钴（CoNiO2）纳米片复合的异质结（CoNiO2@rGO/NF），并将其应用于一种**的双功能电催化剂。优化后的CoNiO2@rGO/NF电极具有**的电催化性能，OER性能表现为电流密度是100 mA·cm−2时，过电位仅为272 mV，HER性能为在电流密度是10 mA·cm−2时，过电位为126 mV。而且，该电极有突出的OER和HER稳定性，在至少40小时的稳定性测试后，其活性和形貌变化可以忽略不计。当CoNiO2@rGO/NF同时作为阴极和阳极进行全水解测试时，该电极在10 mA·cm−2电流密度下仅需电压1.56V，而且可稳定工作40小时以上，是目前报道的性能较好的钴基和镍基非贵金属电催化剂之一。研究结果表明，这种电极材料由CoNiO2纳米片和rGO构建成独特的异质结，**增加电极的导电性和完整性；超小的颗粒尺寸提供更大的电极/电解液的接触面积和丰富的活性位点，以及三维导电网络基体促进电化学反应，三者协同作用使得CoNiO2@rGO/NF电极具有了**的电催化性能。

图文详情

催化剂的合成：

**通过改进的自持式水解蚀刻循环（SCHE）方法和退火处理，合成了原位生长在泡沫镍基体上的CoNiO2纳米片阵列。然后采用简单的水热法，将氧化石墨烯（GO）包覆在CoNiO2纳米片阵列上获得了3D自支撑的CoNiO2@rGO/NF异质结催化剂。

图1 CoNiO2@rGO/NF合成示意图。

催化剂的表征：

催化剂使用SEM、TEM和XPS进行了表征（图2-4）。**使用SEM比较CoO/NF, NiO/NF, CoNiO2/NF和CoNiO2@rGO/NF的形貌和结构，证明了CoNiO2@rGO/NF是由片状的rGO包覆在片状CoNiO2表面形成的异质结材料，而且由褶皱不规则的纳米片组成3D多孔网络结构。使用TEM观测催化剂的微观结构，CoNiO2@rGO/NF由直径为5nm左右的颗粒组成，而且由于合成过程中刻蚀作用，纳米片中有直径4nm的介孔存在，纳米片表面还有薄层的还原氧化石墨烯包覆。最后XPS研究发现，CoNiO2@rGO/NF异质结中CoNiO2和rGO有强烈的交互作用，而且产生了氧空位等缺陷，明显提高了材料的导电性和反应动力学过程，有助于OER和HER性能的提升。此外，XRD、Raman也对催化剂材料做了分析和描述。

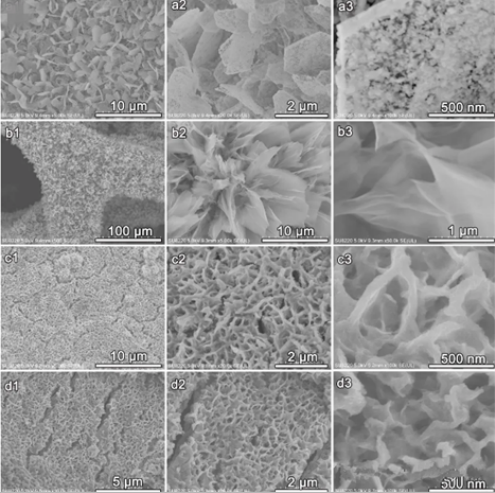

图2 a1-a3为CoO/NF，b1-b3为NiO/NF，c1-c3为CoNiO2/NF，d1-d3为 CoNiO2@rGO/NF的SEM图。

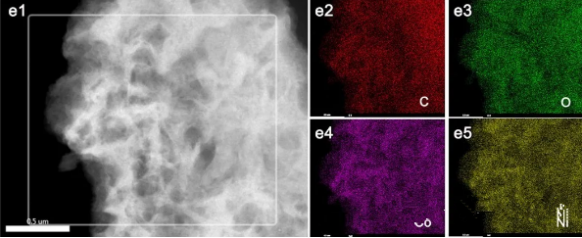

图3 a1-a3为CoO/NF，b1-b3为NiO/NF，c1-c3为CoNiO2/NF，d1-d3为 CoNiO2@rGO/NF的TEM图，e1为CoNiO2@rGO/NF的HAADF图，e2-e5为CoNiO2@rGO/NF的EDS mapping图。

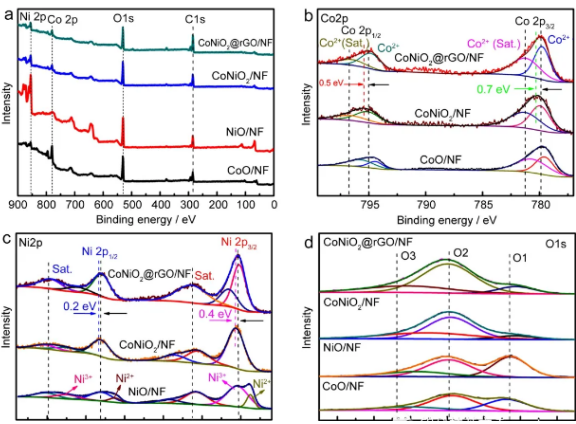

图4 CoO/NF，NiO/NF，CoNiO2/NF，CoNiO2@rGO/NF的XPS图，a为全谱，b为Co 2p谱，c为Ni 2p谱，d为O 1s谱。

催化剂的性能研究：

 为了验证这种独特的自支撑3D多孔片-片异质结阵列催化剂是否达到预期的效果，分别研究了催化剂的OER、HER和全解水催化性能（图5,7,9）。比较CoO/NF，NiO/NF和CoNiO2/NF，CoNiO2@rGO/NF电极具有较优的OER性能：起峰电位1.48V，电流密度为100 mA·cm−2时，过电位仅需272mV，塔菲尔斜率49mV·dec−1，这些性能优于大部分非贵金属催化剂。而且，该电极具有较大的双电层电容119.7 mF·cm−2和较小的电化学阻抗。更重要的是，该电极在3000圈CV循环测试后，LSV曲线几乎与循环前重合，60小时的计时电流测试（CA），310 mA·cm−2的超高电流密度仅有轻微变化，展示了**的循环稳定性。同样的，CoNiO2@rGO/NF电极具有较优的HER性能：电流密度为10 mA·cm−2时，过电位为126mV，塔菲尔斜率72mV·dec−1。3000圈CV循环和40小时CA测试后，材料活性、形貌和成分没有明显变化，也表明了其**的HER循环稳定性。鉴于CoNiO2@rGO/NF电极**的OER和HER性能，将其同时用作全解水阴、阳极，电流密度为10 mA·cm−2时，水解电压只需1.56V，并且能持续稳定工作40小时以上。

图5 a-c分别为各催化剂材料OER的LSV，Tafel plots，EIS图。d为CoNiO2@rGO/NF在3000圈循环前后的LSV曲线和CA稳定性曲线。

图6 a-c分别为各催化剂材料HER的LSV，Tafel plots，EIS图。d为CoNiO2@rGO/NF在3000圈循环前后的LSV曲线和CA稳定性曲线。

图7 a为CoNiO2@rGO/NF的全解水LSV曲线；b为CA稳定性曲线。

采用简单的水热法成功制备了一种新型的自支撑3D多孔CoNiO2@rGO/NF纳米片阵列催化剂。该催化剂展示出**的OER活性，优于大部分非贵金属催化剂；HER活性可与先前报道的同类非贵金属催化剂相比；**的全解水活性接近商业贵金属催化体系RuO2//Pt/C（电流密度10 mA·cm−2时，水解电压为1.52V）。而且催化剂具有**的稳定性，能持续稳定工作40小时以上。更重要的是，该研究工作表明，双金属氧化物、无粘结剂阵列结构和rGO调控的异质结构可以协同提高电催化的全解水性能，拓宽了非贵金属催化剂在电化学领域的设计和应用。

西安齐岳生物科技有限公司有自己的独立有机合成实验室，可以自主生产合成各种无机纳米材料，我们可以合成从零维/一维/二维/三维四个分类来提供几十个产品分类和几千种纳米材料，以及他们的氧化物或碳化物及复合定制材料等等，我公司自产的产品纯化纯度高达98%+以上并可以提供液相图谱来佐证纯度，并且提供相关技术指导服务。

相关定制如下：

阿霉素修饰氧化钨纳米片DOX-WO3

叠氮化合物修饰WO3氧化钨纳米材料

氮杂苯甲酸修饰的氧化钨纳米片（f-WO3）

羧基功能化氧化钨纳米片WO3-COOH

氨基修饰氧化钨纳米片WO3-NH2

巯基功能化氧化钨纳米片WO3-SH

马来酰亚胺修饰氧化钨纳米片WO3-MAL

生物素修饰氧化钨二维纳米材料WO3-Biotin

叶酸修饰氧化钨纳米片WO3-FA

NHS活化脂修饰氧化钨（WO3-NHS）

马来酰亚胺功能化氧化钨（WO3-MAL）

炔基功能化氧化钨（WO3-Alkyne）

叠氮功能化氧化钨WO3-N3）

DBCO功能化氧化钨

多肽修饰的氧化钨（WO3-RGD）

氧化钨量子点掺杂的ZnO纳米粒子(WO3@ZnO)

葡聚糖修饰氧化钨纳米片

壳聚糖修饰氧化钨纳米片

半乳糖修饰氧化钨纳米片

甘露糖修饰氧化钨纳米片

非金属层状半导体氧化钨 (WO3) 纳米片

负载氟西汀WO3氧化钨纳米片

钽掺杂的氧化钨电致变色薄膜

三维石墨烯/二氧化钨薄膜(3DGF/WO2)

二氧化钨/三氧化钼

单晶氧化钨纳米片

二氧化钨改性酚醛树脂

碳载铂-二氧化钨

三氧化钨/二氧化钨复合材料

氧化钨/二氧化钛涂层

二氧化钼二氧化钨异质结MoO2/WO2

WO3纳米晶体

4nm厚的WO3无孔纳米薄片

氧化钨/金刚石异质结

Ti修饰氧化钨纳米线薄膜

有序多孔硅基氧化钨薄膜

氧化镓-氧化钨纳米薄膜

金属钛表面氧化钛/氧化钨纳米复合物薄膜

纳米Ag的WO3薄膜

RGO-WO3杂化材料

WO3/g-C3N4杂化材料

金属氧化物/聚噻吩杂化材料

Pt-WO3杂化材料

CTS-rWO3-GR杂化膜

WO3-纳米棒复合石墨烯薄膜

半导体聚噻吩(PTP)包覆在WO3纳米颗粒表面

PTP-WO3

无机-有机杂化WO3-EDA (EDA为乙二胺)纳米线

碳纳米管/氧化钨(MWNT/WO3)杂化纳米粒子

ITO/TiO2NBs/PVK/WO3/Ag的有机/无机杂化材料

PDDA-Gr-WO3复合物

WO3/C复合物

WS2/WO3复合材料

CdS-WO3复合材料

MWCNTs-WO3复合材料

ZnO/WO3复合材料

Bi2O3和WO3纳米粒子

NR/WO3/Bi2O3复合材料

碳量子点-WO3复合材料

TiO2/WO3微纳米纤维复合材料

Bi2S3-WO3纳米半导体复合材料

NiO-WO3/γ-Al2O3复合材料

PHT3聚噻吩/WO3的有机-无机复合材料

WO3/TiO2-rGO复合材料

GO/WO3/PANI复合材料

TiO2@Ag/WO3复合材料

三维石墨烯/WO3纳米棒/聚噻吩(3D-rGO/WO3/PTh)三元复合材料

磷酸银掺杂WO3-TiO2复合材料

Ag3 PO4-WO3-TiO2

SnO2对WO3纳米片表面进行修饰(SnO2-WO3)

WO3·H2O纳米线阵列

纳米WO3掺杂CNTs材料

MoS2/WO3纳米复合材料

WO3-UHMWPE陶瓷复合材料

多壁碳纳米管-氧化钨纳米复合材料(MWCNTs-WOx)

单壁碳纳米管/氧化钨纳米线复合薄膜

碳纳米管/氧化钨复合柔性薄膜

多孔硅基氧化钨纳米线复合材料

硅纳米线/氧化钨纳米线复合材料

碳纤维@氧化钨纳米颗粒核壳复合材料

CNT支撑的纳米片状氧化钨载钯复合材料

以上内容来自齐岳小编zzj 2021.4.14
