带环氧基团纳米二氧化硅改性酚醛树脂的合成及热性能

酚醛树脂具有较好的机械性、耐热性、成型加工性、阻燃性﹐并且其原料易得、价格低廉、生产工艺和设备简单,是工业部门不可或缺的材料,应用领域非常广泛.在不透性石墨设备的生产中,酚醛树脂通常作为浸渍液使用,但是普通酚醛树脂的脆性较大,而且分子结构中的酚羟基和亚甲基易被氧化,使得不透性石墨设备在高温条件下的应用受到一定的限制.为此,不少学者通过对普通酚醛树脂进行改性来提高其耐热性能),其中二氧化硅纳米粒子改性酚醛树脂受到较多的关注.但普通二氧化硅纳米粒子难以与酚醛树脂实现共价键结合,并且由于纳米二氧化硅粒子较强的表面能,使得二氧化硅在酚醛树脂中极易团聚,使用效果不佳.RNS-E是一种表面含有环氧基的功能性二氧化硅纳米粒子,由于环氧基活性较高,可以与酚羟基发生反应,从而实现二氧化硅纳米粒子与酚醛树脂之间的共价键结合,可**改善纳米粒子在酚醛树脂中的分散性.

RNS-E改性酚醛树脂的合成

在250 mL三口瓶中依次加入37.6 g 苯酚,43.75 g甲醛水溶液(37%),以及 0.376 g氢氧化钠,搅拌使之溶解.加入一定量的RNS-E(加入量分别为1%、2%、3%、4%,质量分数),超声分散30 min,在85~90 ℃下反应2h后得到红棕色溶液.减压蒸馏(真空度为0.09 MPa,温度为80℃),根据黏度需要控制蒸出的水量,达到要求后停止蒸馏.

RNS-E改性酚醛树脂的红外光谱分析

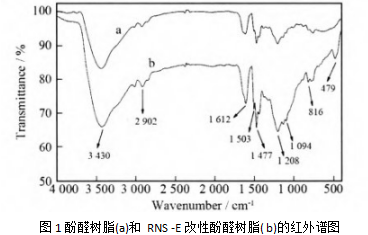

图1为酚醛树脂和RNS-E改性酚醛树脂的红外光谱.从图1a可以看出,3 430 cm'处为羟基的伸缩振动吸收峰,l 450 cm-1处为羟甲基的弯曲振动特征峰,2924 cm -1处为亚甲基的不对称伸缩振动吸收峰)，1 610、1 507和1 470 cm-1处为苯环的骨架振动.而RNS-E改性酚醛树脂(图1b)在479 cm处出现了Si—O-Si 的弯曲振动吸收峰,在816 cm-1和1094 cm-1处出现了Si-O-Si的对称和不对称伸缩振动吸收峰,并且1 208 cm―处醚键吸收峰明显增强﹐说明二氧化硅活性基团和酚醛树脂之间形成了化学键.

TGA分析

图2中曲线a一e分别代表RNS-E含量为0,1%,2%,3%,4%时酚醛树脂的TGA曲线.可以看出,树脂的失重可以分为2个阶段,400 ℃以前主要是由水分子以及小分子溶剂的挥发引起的质量损失;400 ℃以后,随着温度的升高,酚醛树脂结构中的一CH2OH和一CH2一裂解,生成苯甲醛、苯酚及其同系物等小分子,导致样品失重加速.在分解的同时,酚醛树脂开始炭化,高于800 ℃,失重速率明显下降.另外,从表1可以明显看出﹐随着RNS-E含量的增加,改性树脂的热稳定性逐渐增强, t 10%呈现上升趋势,当RNSE的加入量为4%时,t10%较酚醛树脂的提高了15 ℃.同时树脂在1000℃时的残炭率也随RNS-E加入量的增加而增加,当RNS-E的加人量为4%时,其残炭率比未改性酚醛树脂的提高了7%左右.

纳米粒子与酚醛树脂的作用方式有两种，一种是机械混合,另一种是化学作用.若纳米粒子表面的活性基团和酚醛树脂分子中的羟基发生反应,通过化学键的形式实现纳米粒子与酚醛树脂的结合,将有利于提高酚醛树脂的热稳定性.RNS-E表面含高活性的环氧基,在碱的作用下,环氧基可以与酚醛树脂中的羟基发生脱醇反应,降低树脂中酚羟基的含量,同时可将Si原子引入到酚醛树脂分子链中,从而使酚醛树脂的热稳定性得到提高.

通过原位聚合法制备了热固性纳米二氧化硅改性酚醛树脂,红外光谐分析表明,二氧化硅与酚醛树脂之间发生化学键结合,在酚醛树脂分子链上引入了Si原子.TGA测试表明,RNS-E改性酚醛树脂的热稳定性得到了提高，当RNS-E的加入量为4%时,较酚醛树脂的提高了15 ℃,1 000℃下的残炭率较酚醛树脂提高了7%.

西安齐岳生物提供各种定制产品服务。可提供定制二氧化硅，可与其他各种活性基团相连。二氧化硅定制材料、纳米二氧化硅载药、纳米二氧化硅-多肽、纳米二氧化硅-氨基酸、纳米二氧化硅-糖、金属包裹二氧化硅、二氧化硅包裹量子点等等

齐岳供应相关定制产品：

金属钯修饰的负载型聚酰亚胺-二氧化硅杂化膜(Pd-PI-SiO2)

二硫键修饰的介孔二氧化硅微球

荧光二氧化硅纳米颗粒

氨基修饰的荧光二氧化硅纳米颗粒(NH2-FSNPs)

环氧基修饰周期性介孔有机氧化硅

磺酸基修饰的纳米Fe3O4包覆二氧化硅颗粒

烷烃修饰SiO2纳米颗粒

弹性体修饰纳米SiO2粒子改性PBT

纳米SiO2改性PP

纳米二氧化硅改性紫外光固化涂料

米级SiO2改性氯化聚乙烯(CPE)

纳米SiO2改性聚酰亚胺

纳米SiO2改性白乳胶

纳米二氧化硅改性脲醛树脂

纳米二氧化硅改性丙烯酸树脂

SiO2改性的V2O5-MoO3/TiO2催化剂

二氧化硅改性热固性聚酰亚胺

SiO2改性钒钨钛催化剂

纳米SiO2改性环氧涂层海洋腐蚀规律

SiO2改性MCM-22分子筛上联苯

纳米二氧化硅改性的两性离子星形丙烯酰胺共聚物P(AM-co-DMMPPS-co-NSFM)

二氧化硅改性活性炭

超疏水纳米SiO2改性环氧丙烯酸树脂涂料

纳米二氧化硅改性混凝土

二氧化硅改性的碳点荧光粉以及荧光硅橡胶

微米和纳米SiO2改性聚四氟乙烯

纳米SiO2改性聚乙烯醇渗透汽化膜

SiO2改性的Cu-ZnO/HZSM-5催化剂

纳米SiO2改性上浆剂

纳米SiO2改性乳液上浆剂

接枝和交联对纳米SiO2改性NR/PP共混型热塑弹性体

纳米SiO2改性超高分子量聚乙烯(UHMWPE)纤维

SiO2改性氧化铝材料

形状记忆聚氨酯/SiO2纳米复合材料

纳米SiO2改性尼龙

纳米SiO2改性聚合物锂离子

纳米SiO2改性脲醛树脂

纳米级SiO2改性水泥胶砂

纳米SiO2改性酚醛树脂

二氧化硅改性二氧化钛(SiO2/TiO2)

纳米二氧化硅改性硬质聚氨酯泡沫塑料

纳米SiO2改性海藻酸钠/壳聚糖双极膜

纳米SiO2改性炭纤维乳液上浆剂

纳米SiO2改性浇注型聚氨酯

纳米二氧化硅改性聚丙烯复合材料

纳米SiO2改性环氧树脂结构胶

纳米SiO2改性核壳型氟碳乳液

纳米二氧化硅改性聚丙烯酸酯无皂乳液

纳米二氧化硅改性水性聚氨酯分散液

聚氨酯弹性体/纳米二氧化硅改性聚氯乙烯材料

SiO2改性低表面能纳米结构无毒海洋防污涂料

纳米SiO2改性水性聚氨酯

纳米SiO2改性壳聚糖载体

端羧基液体丁腈橡胶CTBN结合纳米SiO2改性环氧树脂

二氧化硅改性片状铁粒子

纳米二氧化硅改性石蜡微胶囊相变储能材料

纳米SiO2改性环氧树脂

缩聚表面接枝纳米SiO2改性聚对苯二甲酸四次甲基酯（PBT）

纳米SiO2改性玉米淀粉/聚乙烯醇复合薄膜

SiO2改性丙烯酸酯树脂涂料

纳米二氧化硅改性水性木器乳液

纳米SiO2改性天然胶乳

二氧化硅Nafion117离子交换膜改性Nation阳离子交换膜

二氧化硅改性Nation117阳离子交换膜

二氧化硅改性环氧树脂杂化涂料

zl 05.06
