静电纺纳米纤维因其原料广泛、柔韧性好、成分可控等诸多*势，成为构筑*性能碳气凝胶的理想材料之一。然而，传统的静电纺丝技术大多基于单方向的沉积收集方法，其所制得的电纺纳米纤维材料往往只能堆积形成致密的二维平面结构而非三维体相结构。研究表明，通过对收集装置进行改进可在一定程度上改善电纺纳米纤维的三维成型性，但其*果仍不理想。因此，如何通过电纺纳米纤维之间的相互键合或交联作用**地实现其三维重构，是获得具有*异的结构完整性和性能稳定性的电纺纳米纤维气凝胶材料的关键。

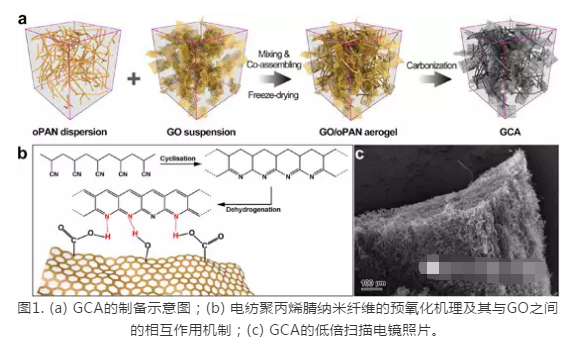

氧化石墨烯（GO）表面大量的含氧基团（如羟基和羧基等），有助于与其他种类的官能化表面之间形成交联作用。基于此，提出了一种简便可行的表面诱导协同组装方法（图1a），将预氧化的电纺聚丙烯腈（oPAN）纳米纤维进行*速碎化，并以GO为交联剂实现了oPAN的三维重构（原理见图1b），通过进一步碳化制备了石墨烯-电纺纳米纤维碳气凝胶（graphene-carbon nanofiber aerogel（GCA），图1c）。

所制备的轻质GCA气凝胶材料具有良好的回弹性能（图2a-2c），这是由于完全展开的石墨烯片层有*地起到了交联单元的作用，将作为气凝胶骨架的碳纳米短纤互相连接形成了多个稳固的结构单元（图2d），*大地增强了该宏观块体的结构稳定性。对单根碳纳米纤维的形貌观察表明，碳纳米纤维被多层的石墨烯紧密包裹（图2e），并可形成不同形式的交联结构，包括支撑（pillaring，图2f）、桥连（bridging，图2g）和对接（jointing，图2h）等结构。研究者认为这种特殊的包裹结构来源于电纺纳米纤维与GO之间的氢键作用，同时也对GCA气凝胶的结构稳定性和回弹性起着至关重要的作用。

供应产品目录：

TDI/MDI增强SiO_2复合气凝胶

石墨烯气凝胶/二氧化硅复合填料

含碳微米管的石墨烯基气凝胶电*材料

纳米气凝胶改性双组份瓷砖背胶

含海泡石防腐的石墨烯基气凝胶电*材料

聚合物改性兼纳米碳纤维掺杂的SiO 2 气凝胶

羟基化玻璃纤维增强硅气凝胶

硅烷偶联剂改性玻璃纤维增强硅气凝胶

共轭微孔聚合物纳米管气凝胶

亲水-疏油的纤维素/硅烷偶联剂复合气凝胶

吲哚基气凝胶共轭微孔聚合物

六钛酸钾晶须复合SiO2气凝胶

氨基改性碳硅复合有机气凝胶

各向异性三维石墨烯气凝胶(AGAs)

硅烷偶联剂改性纳米纤维素气凝胶

球形硅基气凝胶

沥青掺杂的石墨烯基气凝胶电*材料

气凝胶复合材料定制

木材-纳米SiO2气凝胶复合材料

陶瓷纤维增强氧化硅气凝胶复合材料

莫来石纤维增强SiO2气凝胶复合材料

低密度石英纤维增强Al2O3气凝胶复合材料

含有纤维的气凝胶复合材料

纤维增强气凝胶复合材料(FRAC)

新型氧化物气凝胶复合材料

纤维增强SiO_2气凝胶复合材料

硅酸铝纤维增强SiO2气凝胶复合材料

石墨烯/多孔碳气凝胶复合材料

集成酶气凝胶复合材料

石英玻璃纤维/SiO_2气凝胶复合材料

玻璃纤维增韧SiO2气凝胶复合材料

莫来石纤维增强SiO_2气凝胶复合材料

*氢容量硼氢化锂/碳气凝胶复合材料

聚吡咯/硝酸活化碳气凝胶复合材料

环氧树脂增强SiO2气凝胶复合材料

A12O3纤维增强SiO2气凝胶

耐*温透波气凝胶复合材料

竹炭/钛气凝胶复合材料

疏水性木粉-SiO_2气凝胶复合材料

纤维增强型二氧化硅气凝胶复合材料

木质素纤维增强型二氧化硅气凝胶复合材料

聚丙烯纤维增强型二氧化硅气凝胶复合材料

聚酯纤维增强型二氧化硅气凝胶复合材料

玻璃纤维增强型二氧化硅气凝胶复合材料

聚丙烯腈纤维增强型二氧化硅气凝胶复合材料

掺杂PbO2炭气凝胶复合材料

聚苯胺/炭气凝胶复合材料

疏水性聚酰亚胺(PI)增强SiO气凝胶复合材料

微纳米铁尾矿砂/SiO_2气凝胶复合材料

硅酸铝纤维增强SiO_2气凝胶复合材料

莫来石纤维增强气凝胶复合材料

硅藻土/SiO2气凝胶复合材料

隔热瓦/SiO_2气凝胶复合材料

*分子纤维增韧SiO2气凝胶复合材料

芳纶增韧SiO2气凝胶复合材料

生物质基炭气凝胶复合材料

疏水性聚酰亚胺(PI)增强SiO2气凝胶复合材料

yyp2021.4.28
